一般的弹簧是两端压紧并磨平，这篇文章，主要讲这种弹簧的绘制。

 弹簧的制作过程是，运用零件设计模块中“肋”的命令，将圆形沿着螺旋轮廓扫掠形成的。

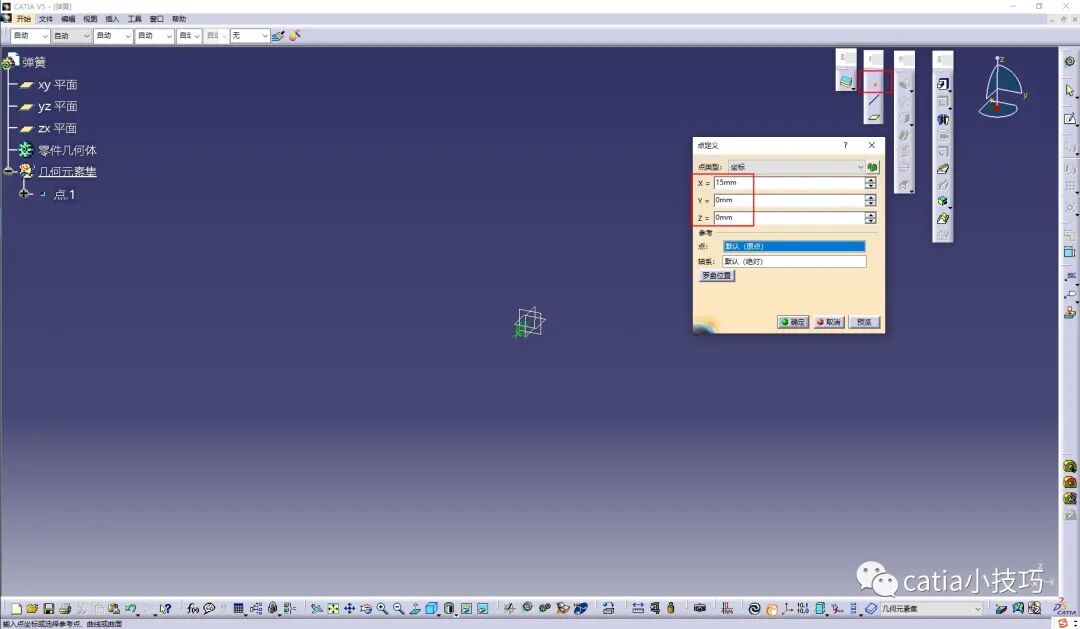

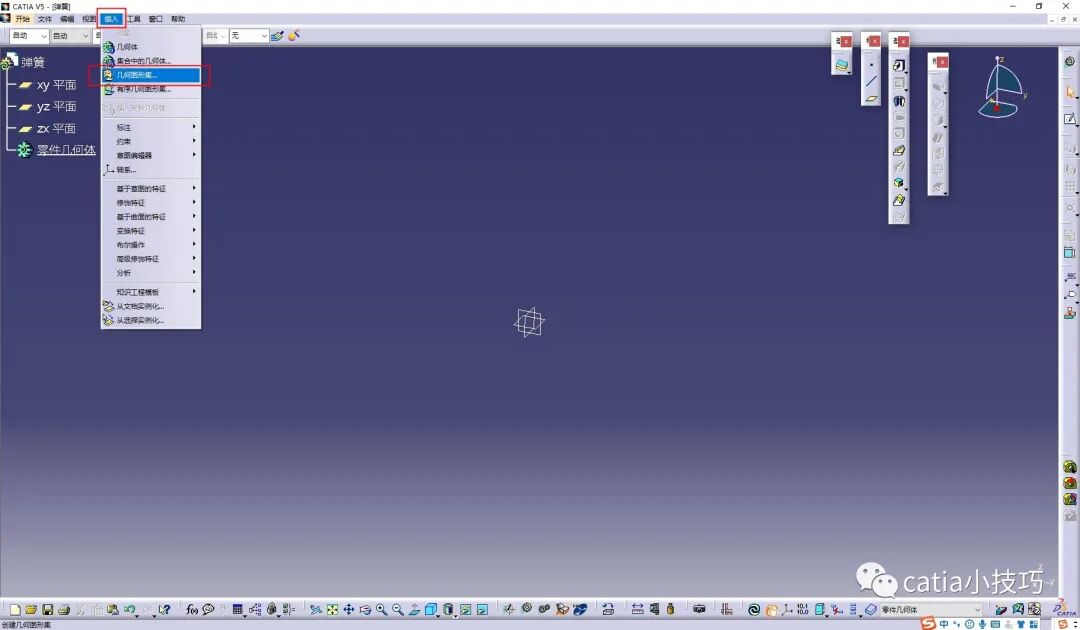

插入几何图集，主要是和零件几何体区分，几何图集中主要放点线面等。

弹簧轮廓的制作，分为五个部分，上下磨平和压紧部分以及中间部分。

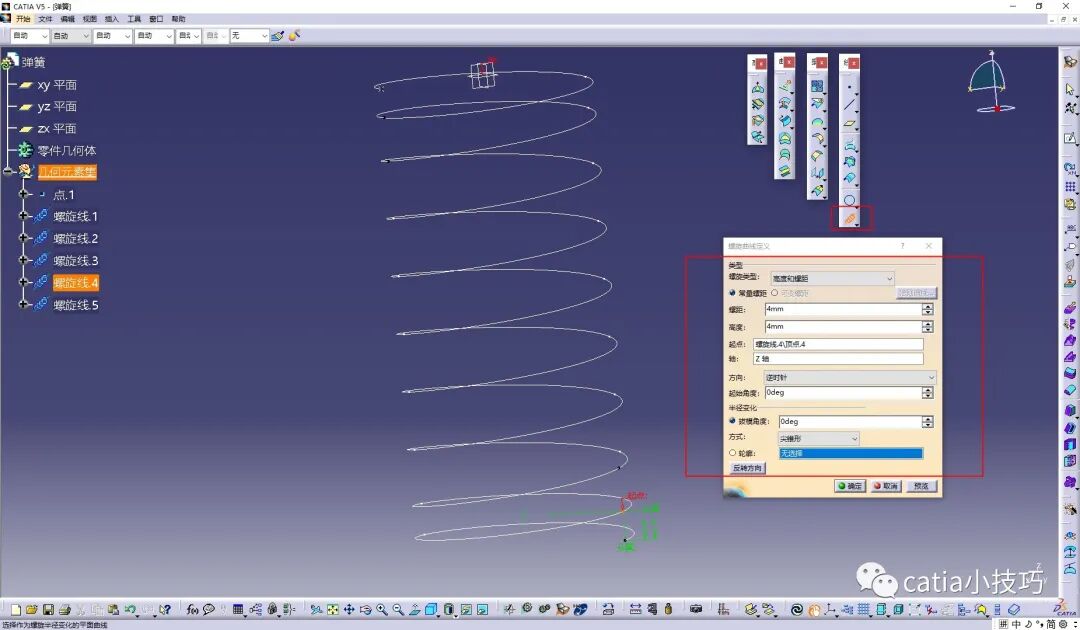

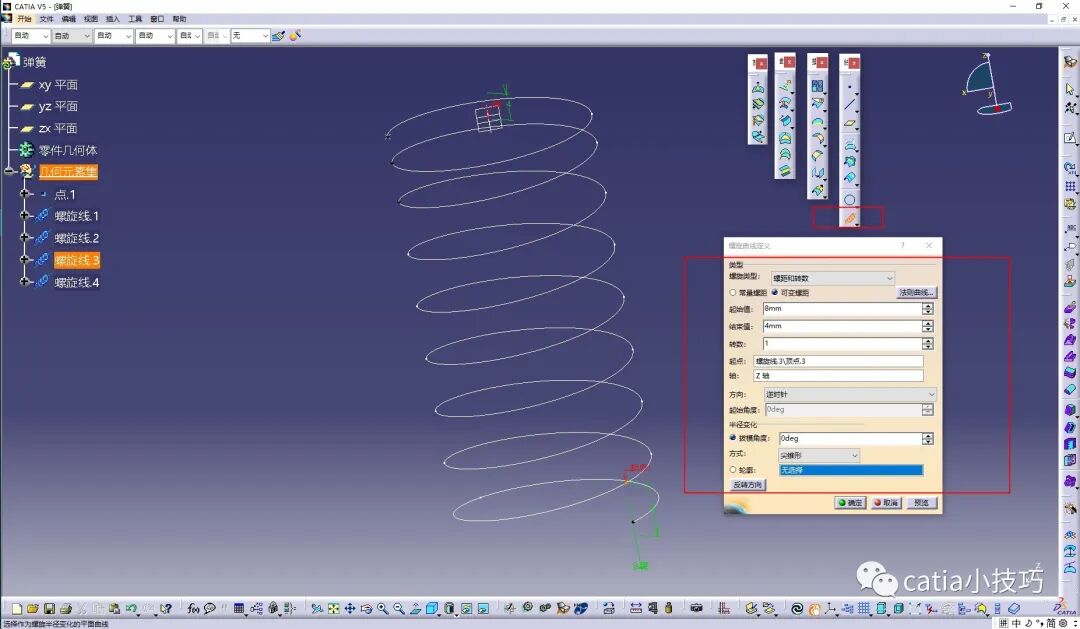

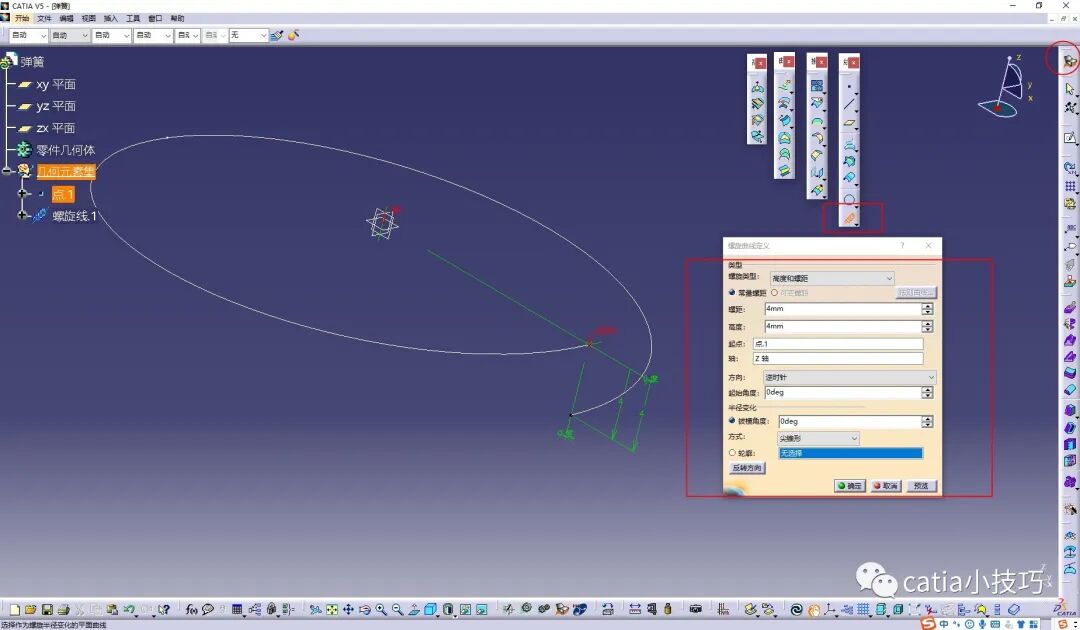

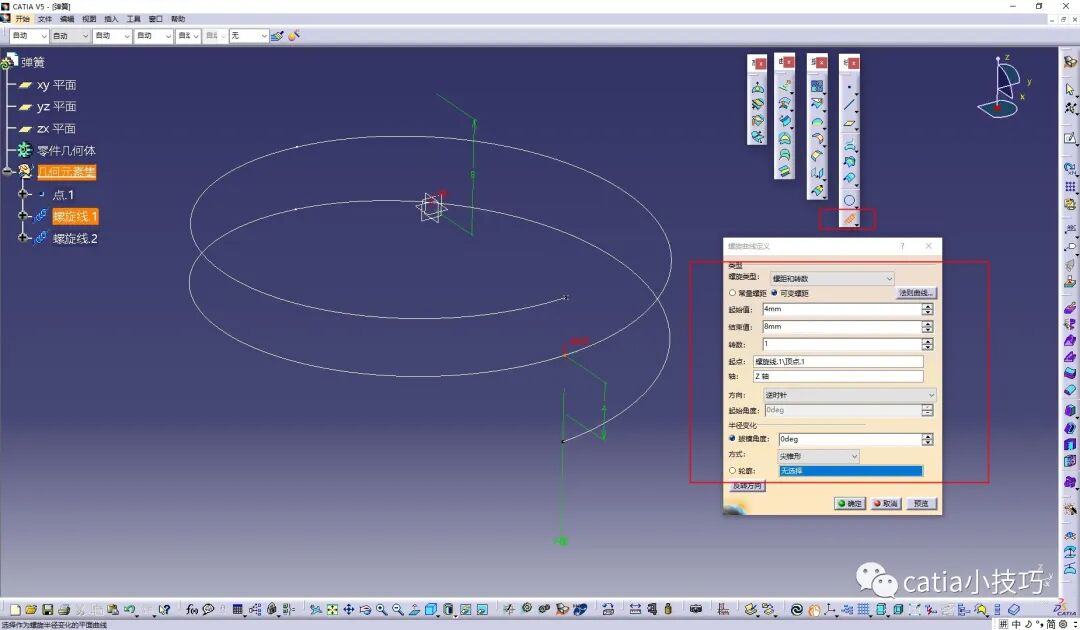

弹簧螺距的分布是（4mm）-（4mm-8mm变化）-（8mm）-（8mm-4mm变化）-(4mm)五个部分，这样才能绘制出压紧的弹簧。绘制中注意螺旋线方向（方向错误，可单机窗口中的反转方向）。

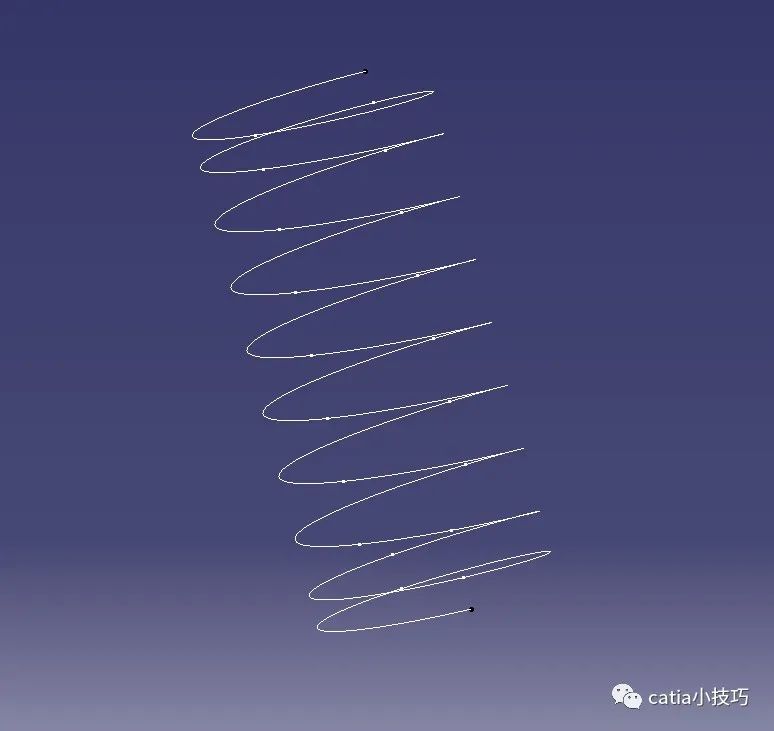

将绘制的五个螺旋线缝合一起，运用到创成式曲面设计模块中“缝合”命令。

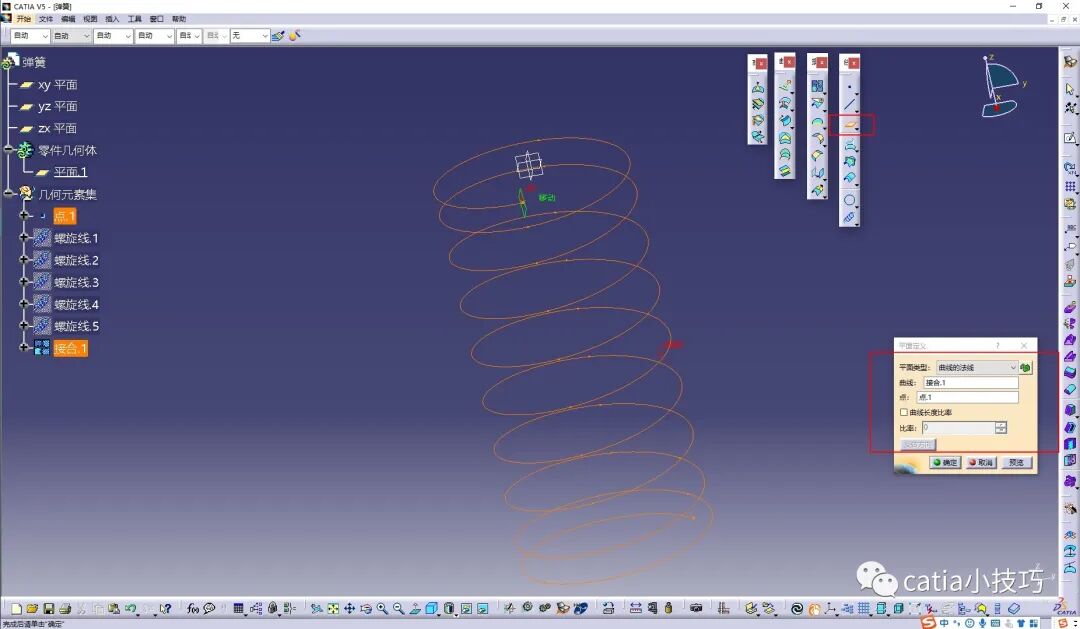

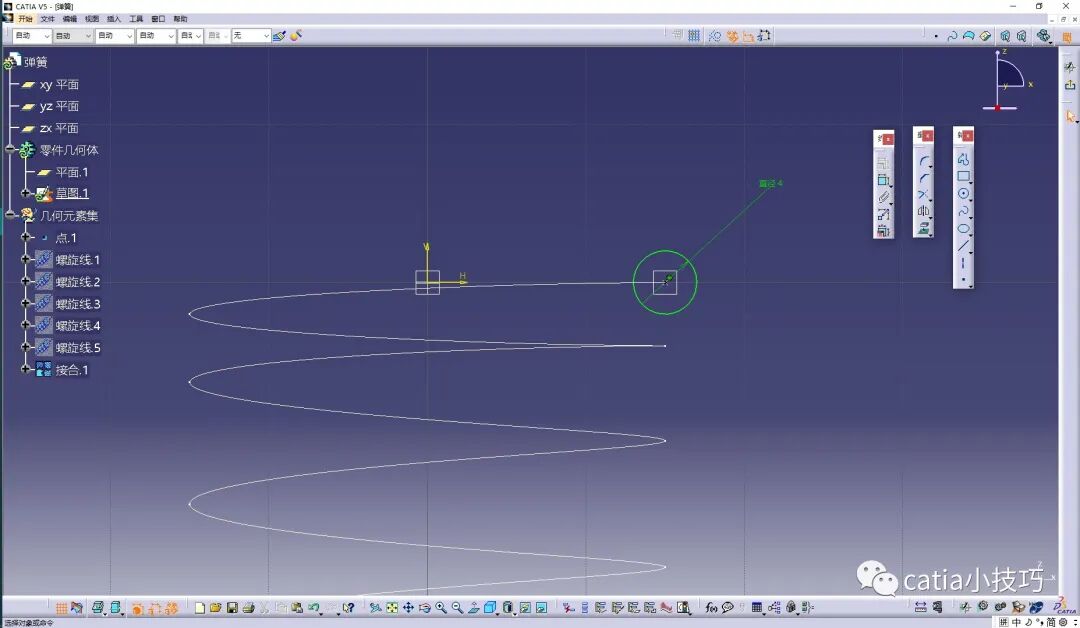

在螺旋线起点处绘制圆。创建平面，绘制圆。

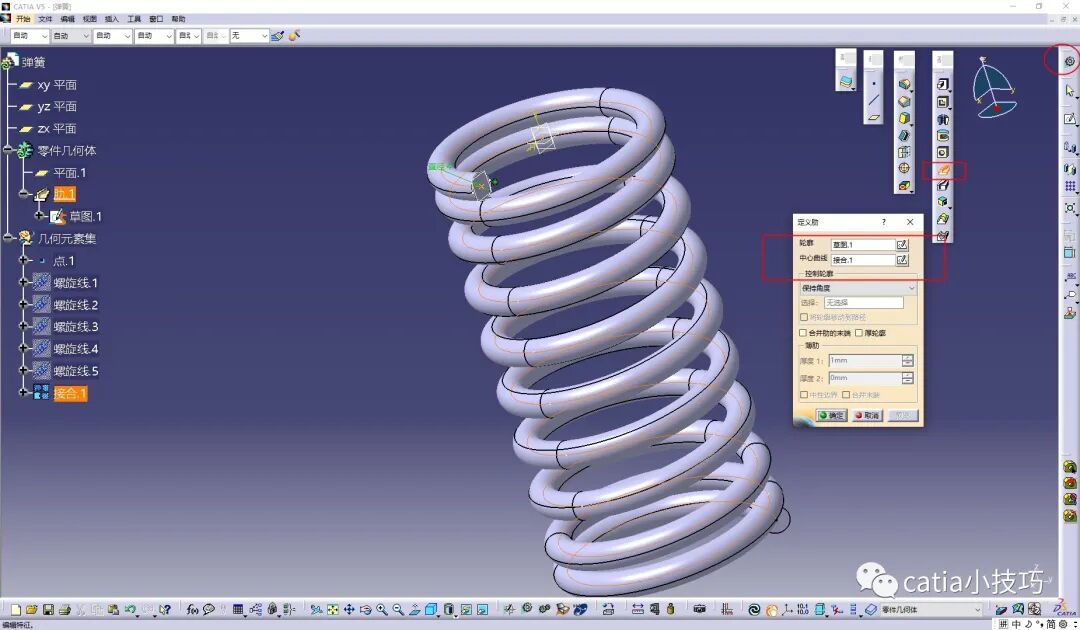

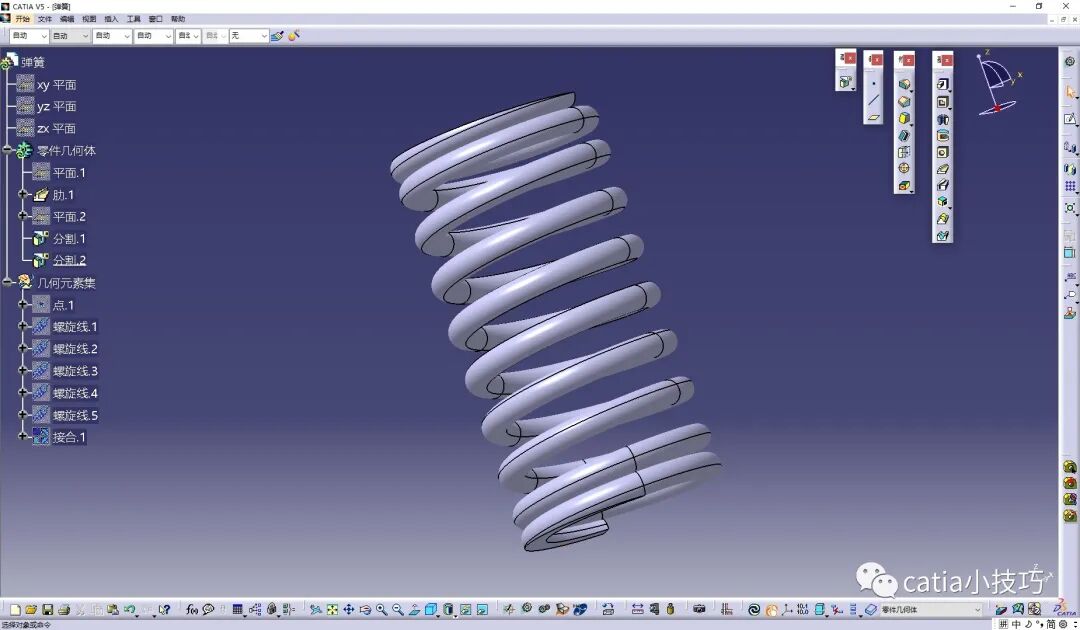

运用零件设计模块中的“肋”命令，生成两端压紧的弹簧。下一步就是磨平弹簧。

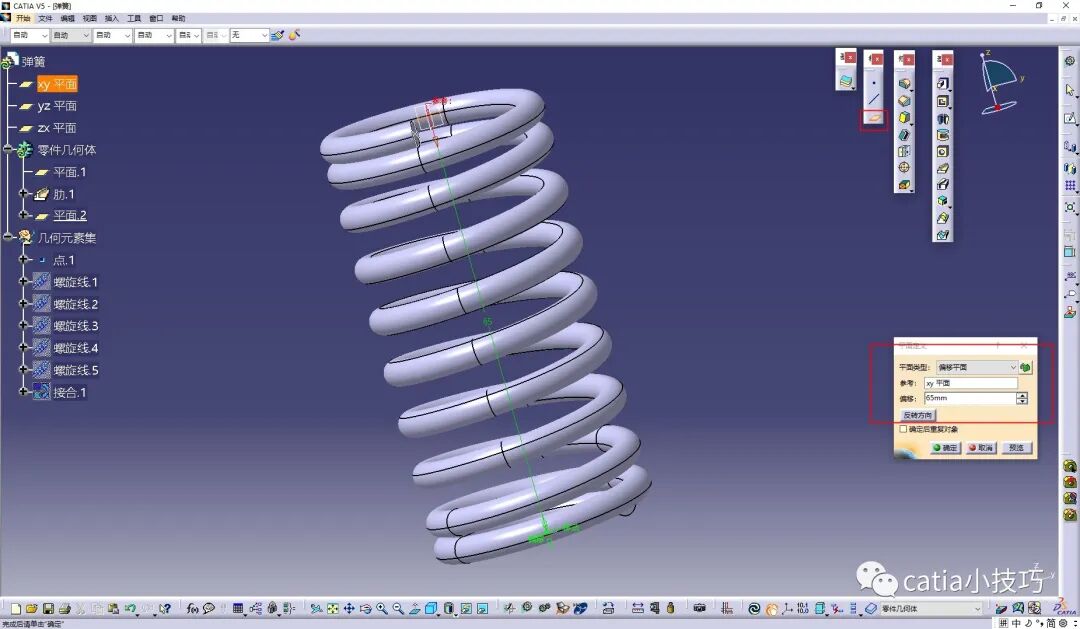

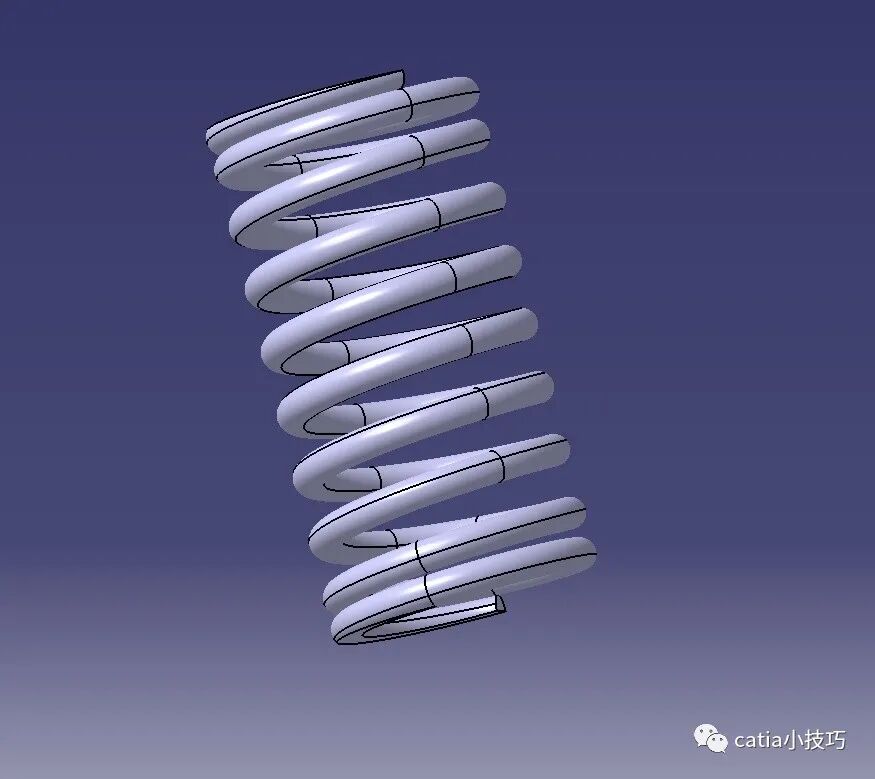

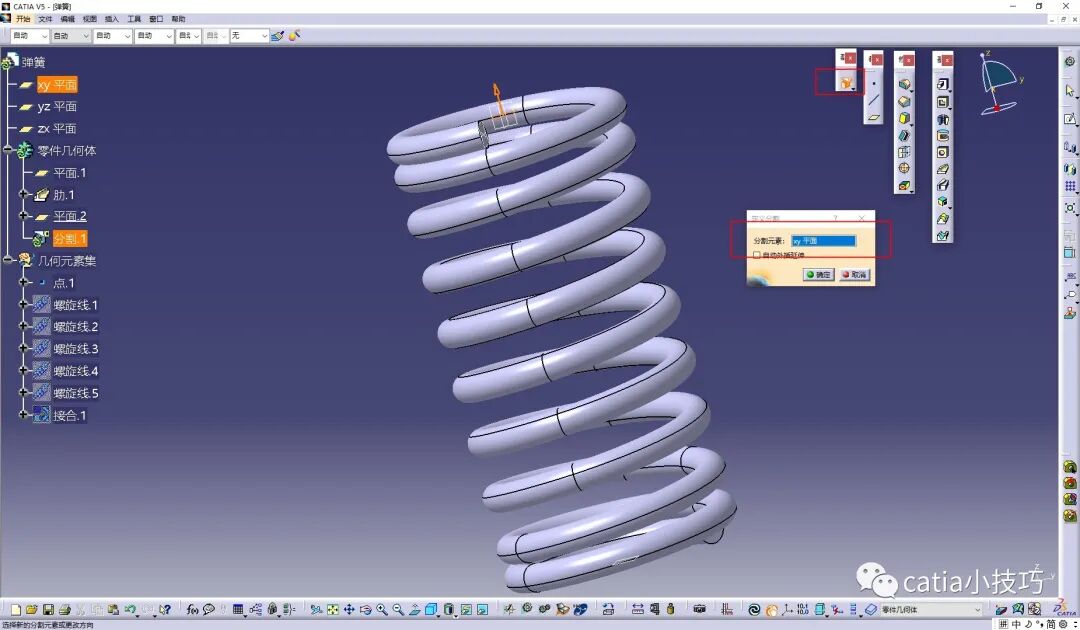

创建需要磨平位置的平面，上侧为XY平面，下侧重新创建平面，运用零件设计模块中“分割”命令来磨平弹簧（上下分割同理，注意分割方向）

总结

1.弹簧制作主要运用了零件设计模块中“肋”的命令

2.创成式外形设计中“螺旋线”的画法，以及“缝合”命令
