谈起BIM技术总是绕不过软件应用这一问题，我们都知道如今我国应用较为广泛的BIM软件为Revit，今天就为大家整理了BIM应用软件Revit冷媒管与分歧器管段自动连接的操作步骤，以供大家参考学习。

　　分歧器，也是中央空调分歧管，分支器、分歧管等，主要连接冷媒管到室内空调机上，采用加工优质紫铜管，在制冷线路中为一头输入，后面多条输出，使铜管内的制冷剂加速流通并达到制冷的效果。

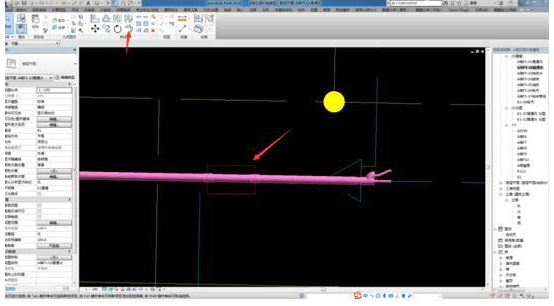

　　在绘制冷媒管中，一般从源头开始画起，为的是在后面多段线路中载入更多分歧器族件与管道顺利连接。PS：冷媒管管道通常直径为DN50 mm。

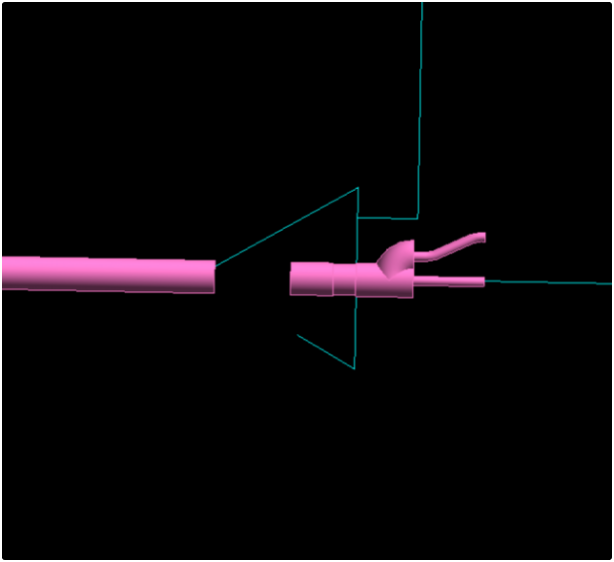

　　但当后面放置分歧器族件的过程中，Revit软件自带的工具“修剪/延伸为角(TR)”并不能将冷媒管管道与分歧器一头的管道自动连接。

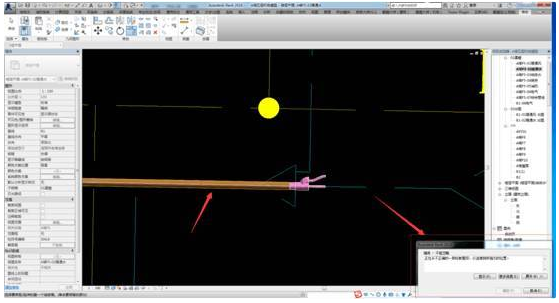

　　这时，软件绘图界面上会出现右下角的对话框：“正在从不正确的一侧绘制管段，以连接到所指示的位置”警告语。

　　出现这种状况，用平常的修剪工具TR多次连接不上，回头继续修改，也是费时费力，在这个节点上我们该如何解决问题呢?有一个方法可以去解决这个问题。

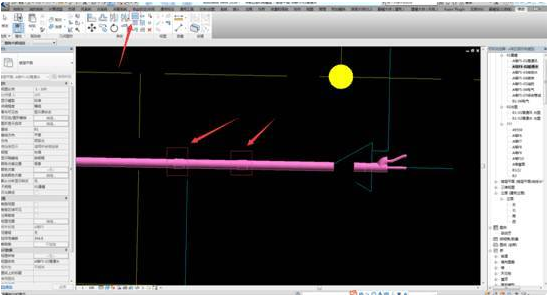

　　(1)选择选项卡“修改”里面的工具：“拆分图元(SL)”，在分歧器族件一端的冷媒管管段中剪切一下两个点，如图所示。

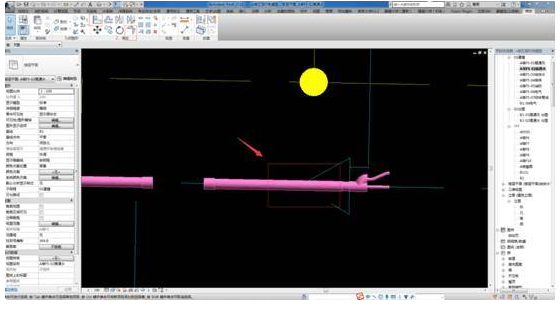

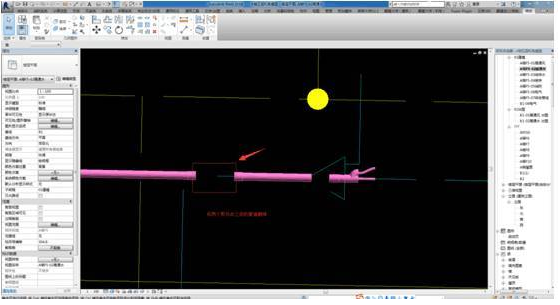

　　(2)在冷媒管管线上删掉两个剪切点之间的管道。

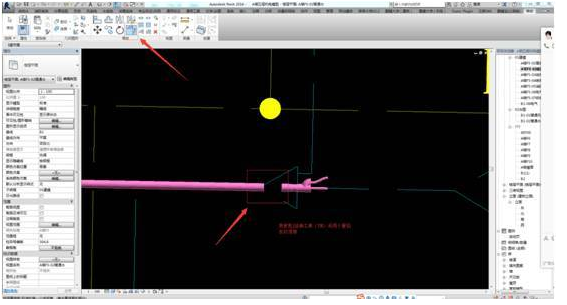

　　(3)靠近分歧器族件的一段冷媒管，选择工具“对齐(AL)”与分歧器对齐，用“修剪/延伸(TR)”工具将两者自动连接。

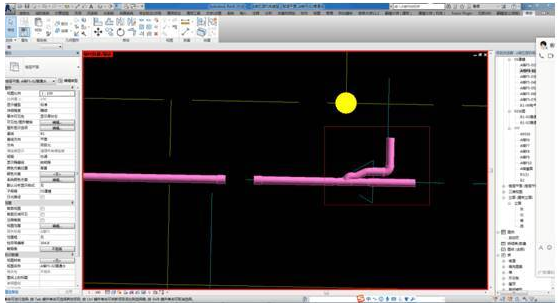

　　(4)在分歧器族件另一端绘制两个分支管道，直径为DN50 mm。

　　(5)回到两个剪切点的冷媒管上，将两个剪切点绘制管段连接上。

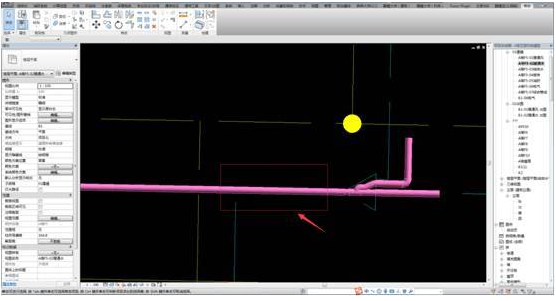

　　(6)最后一个一个地删掉两个剪切点，保持一个完整的管段。

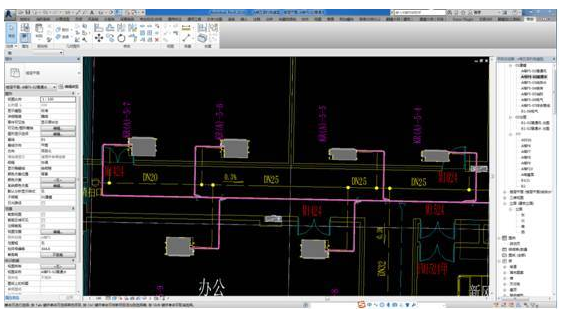

　　暖通水模型绘制最后情况如下：
