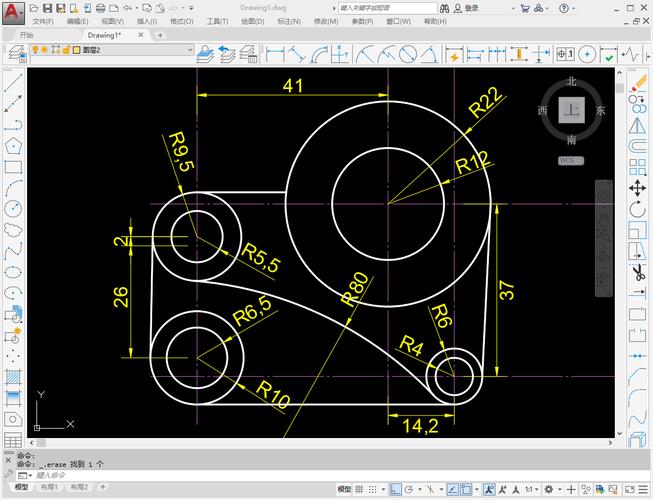

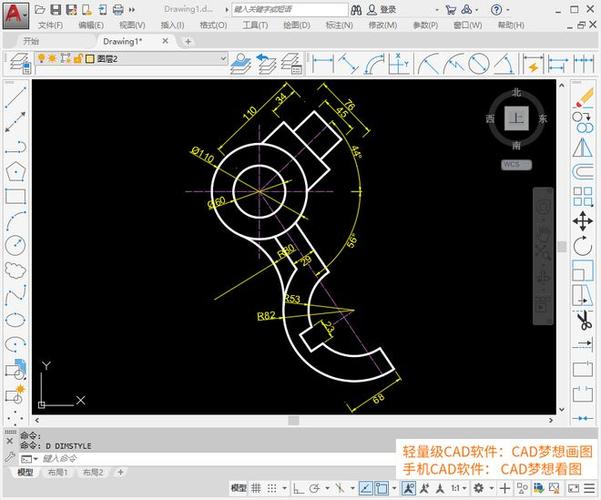

CAD（计算机辅助设计）绘图是现代工程领域广泛使用的一种绘图工具。它利用计算机技术，将设计师的想法转化为精确的绘图结果，使设计过程更加高效和准确。下面将为大家讲解CAD绘图的过程。首先，进行CAD绘图前，设计师需要了解和掌握CAD绘图软件的基本操作和功能。CAD软件通常具有各种绘图工具和命令，比如直线、圆形、多边形等基本绘图命令，还有修剪、延伸、旋转等编辑命令。设计师需要通过学习和实践，熟悉这些工具和命令，以便进行准确的绘图操作。其次，在进行CAD绘图时，设计师需要明确绘图的目的和要求。根据具体的设计任务，确定绘图的比例和尺寸，并按照要求选择合适的绘图模板和单位制。这样可以确保绘图的准确性和一致性。接下来，设计师通过CAD软件创建一个新的绘图文件。在绘图文件中，设计师可以选择绘图的图层，在每个图层上进行相应的绘图操作。通过设置不同的图层，可以对绘图元素进行分类和管理，使绘图更加清晰和易于修改。然后，设计师开始绘制图形。在CAD软件中，可以使用基本的绘图工具和命令，如直线、圆形、多边形等，按照设计要求进行绘制。在绘图过程中，设计师可以利用CAD软件提供的各种辅助工具和命令，如捕捉点、对象捕捉、对齐和对称等，使绘图更加精确和快速。绘图完成后，设计师可以对绘图进行编辑和修饰。CAD软件通常提供了各种编辑工具和命令，如修剪、延伸、移动、旋转、缩放等，设计师可以根据需要对绘图进行修改和调整，以满足设计要求。最后，设计师需要保存绘图文件，并将其输出为其他格式，如图像文件或打印出来。CAD软件通常支持多种文件格式和输出方式，如DWG、DXF、PDF等，设计师可以根据需要选择合适的输出方式，以便与他人共享和使用绘图。综上所述，CAD绘图的过程包括了了解和掌握CAD软件的基本操作和功能，明确绘图的目的和要求，创建新的绘图文件，绘制图形，编辑和修饰绘图，保存和输出绘图文件等步骤。通过CAD绘图，设计师可以实现快速、准确和可编辑的设计结果，提高工作效率和设计质量。
