在实际项目建模中，很多时候需要创建异性构造模型，例如弧形坡道贴面。下面来进行简单讲解如何给弧形坡道添加贴面。
01、打开Revit，随意绘制一个高度为2米的弧形坡道，如图所示。

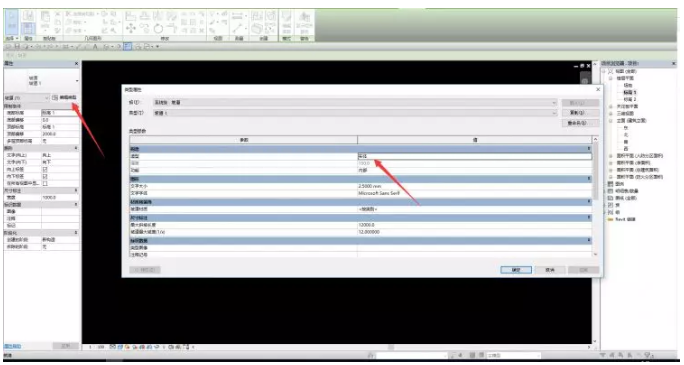

将坡道的类型改为实体，如图所示

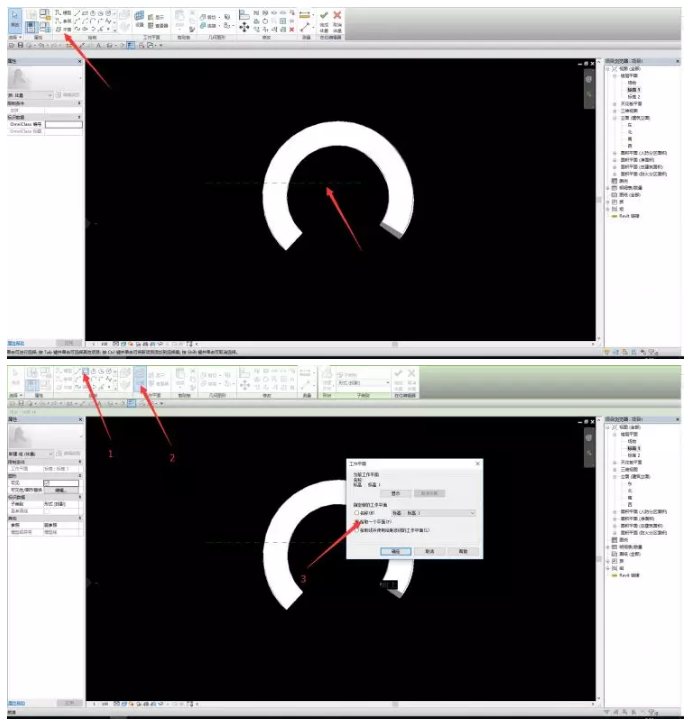

02、选择内建体量命令，用样条曲线命令沿着坡道顶部的轮廓绘制一圈，如图所示。
注意：选择样条曲线命令时，要选择右边的在面上绘制，坡道左右两边的点尽量保持一致，每一边绘制完成之后退出样条曲线命令，然后重新绘制其他边。

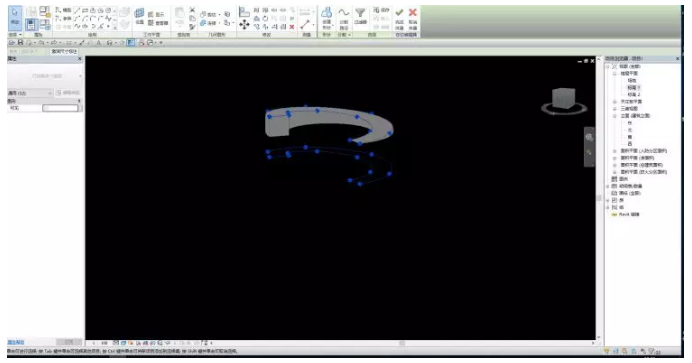

03、将绘制的轮廓往下创建一个，保证轮廓完全低于坡道底部。

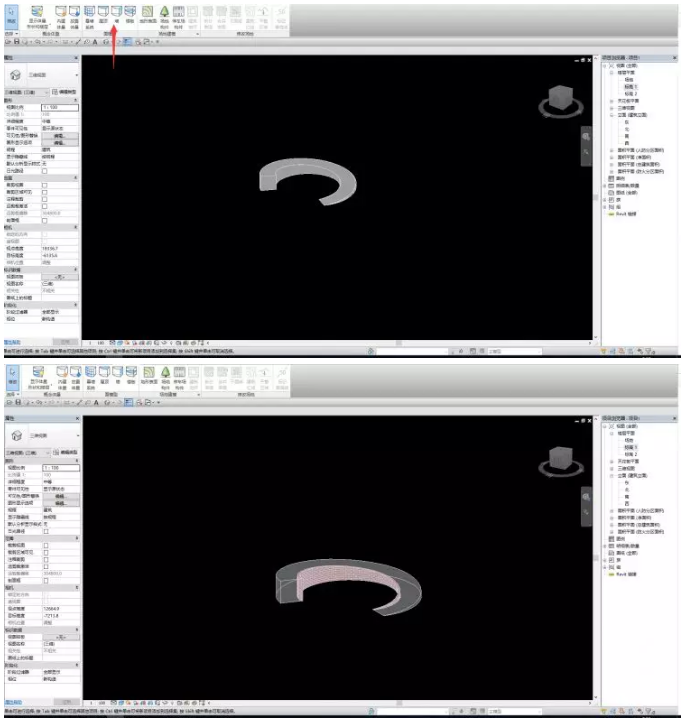

04、选择上下两个轮廓，生成实体形状，如图所示。

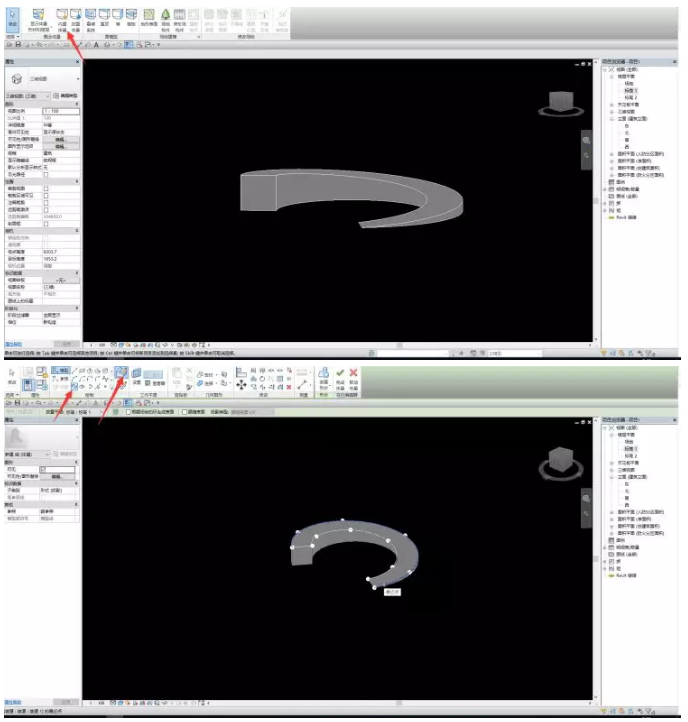

05、然后在平面里绘制一个参照平面，用来跳转到立面。绘制一个轮廓，创建空心形状，用来剪切之前创建好的体量，如图所示。

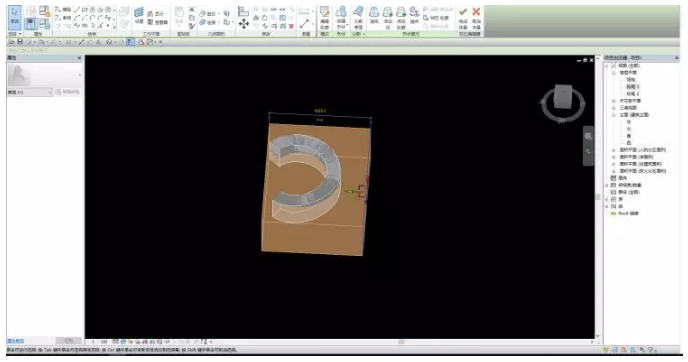

06、拖动创建空心体量的一个面，确保能够完全剪切坡道底部的体量，点击完成体量，如图所示。

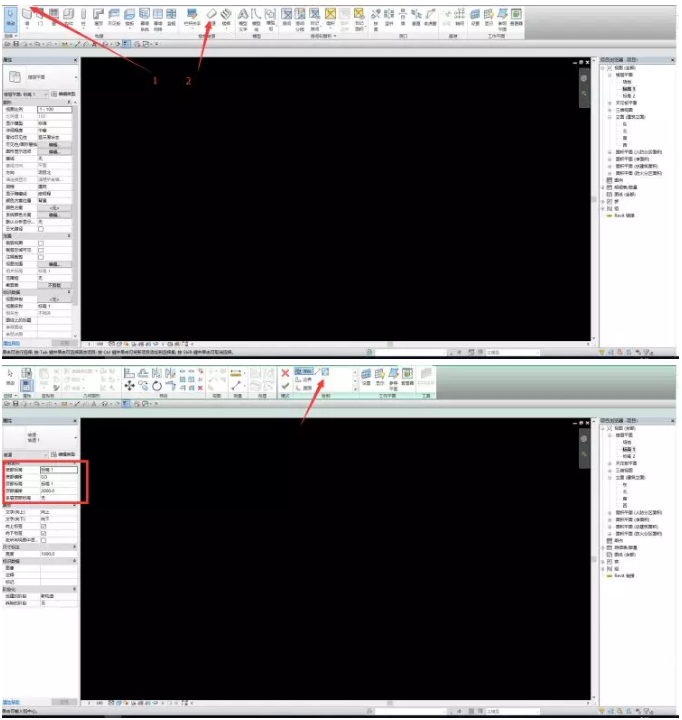

07、然后选择体量和场地选项卡下面的墙命令，拾取坡道左右两边的体量，如图所示。
注意：拾取两边体量的时候，墙体可能会生成到坡道内，只需修改墙的定位线即可，这样弧形坡道的贴面就完成了。
意义：通过学习上述文章，可以了解到利用体量来创建异形构造的模型，大家灵活运用，可以给建模带来很多便利。
