在我们的日常工作中，刚才接手项目时，会从最基础的结构模型开始做起。而在绘制结构模型时，经常会需要我们来绘制一些加腋梁。今天小编就给大家讲一下加腋梁的制作方法。
我们来为大家讲解加腋梁族都绘制思路：加腋梁族在原有的矩形梁再绘制两个三角形的拉伸形状将其锁定在矩形梁上后添加参数便可以了。

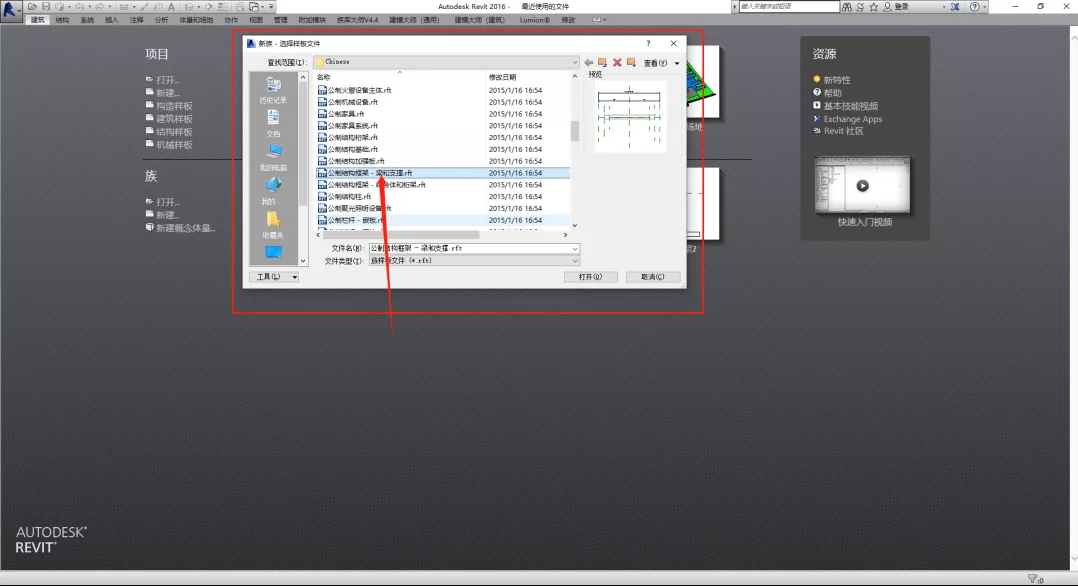

首先我们打开软件，选择【公制结构框架-梁和支撑】族样板来新建一个梁族。

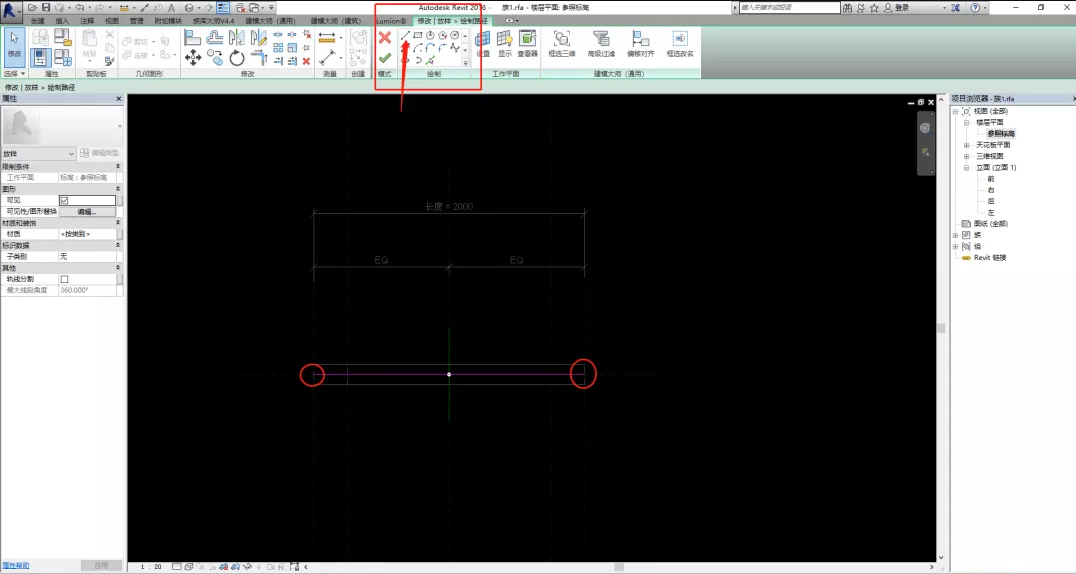

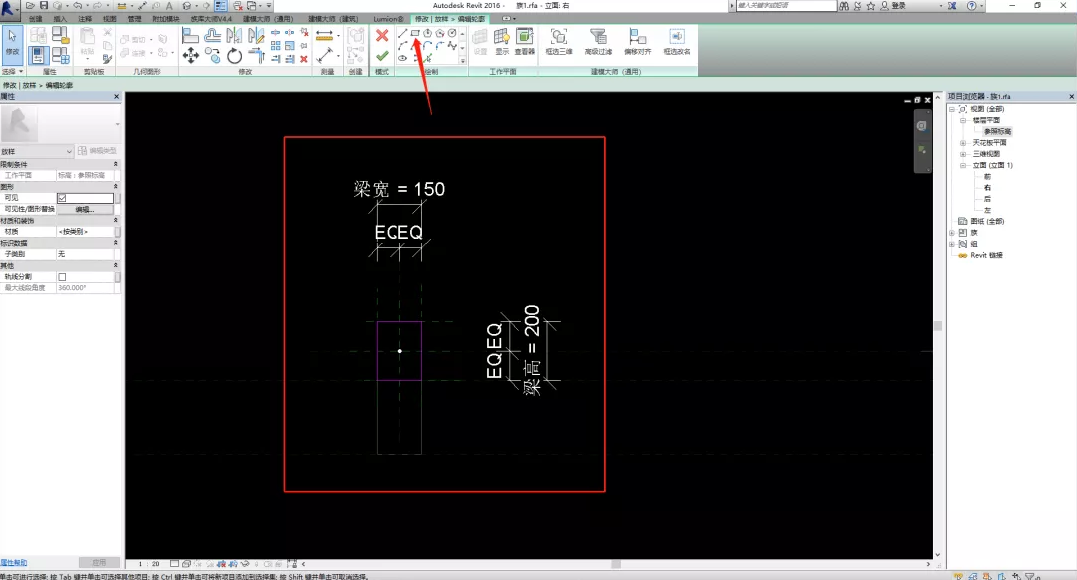

进入族样板之后，先把族文件中的自带的矩形梁先删掉然后用【放样】重新绘制一个矩形族（将放样路径的左右两个端点锁定在两边名称为左构件和右构件的参照平面上然后绘制轮廓并设置梁高与梁宽点击完成）。

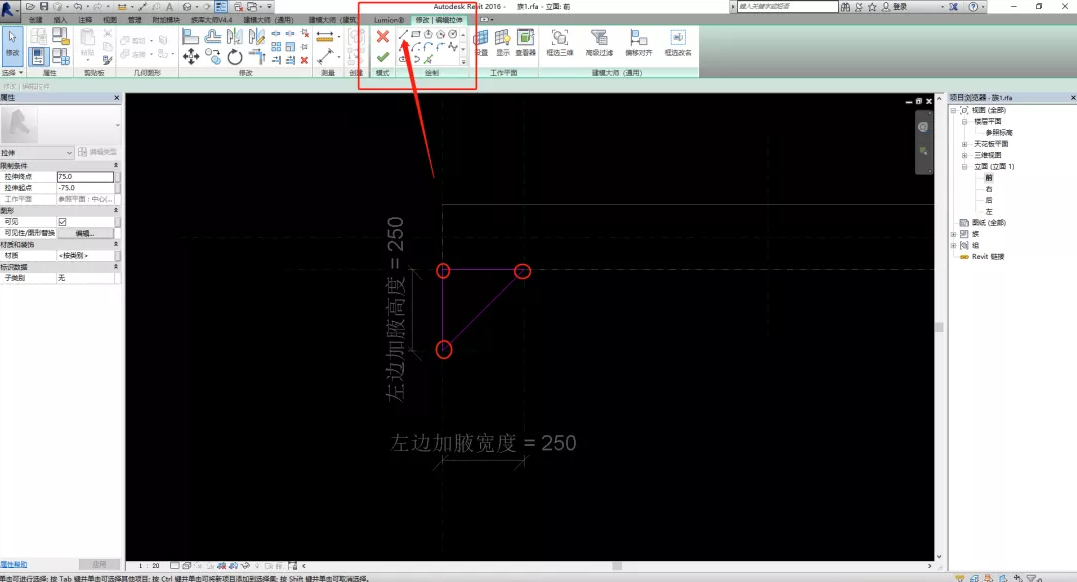

在前立面图用拉伸绘制一个三角形并将两条直线锁定在参照平面上和梁底,接着将三角形的斜边的两个端点也进行锁定，设置参数完成后点击完成。

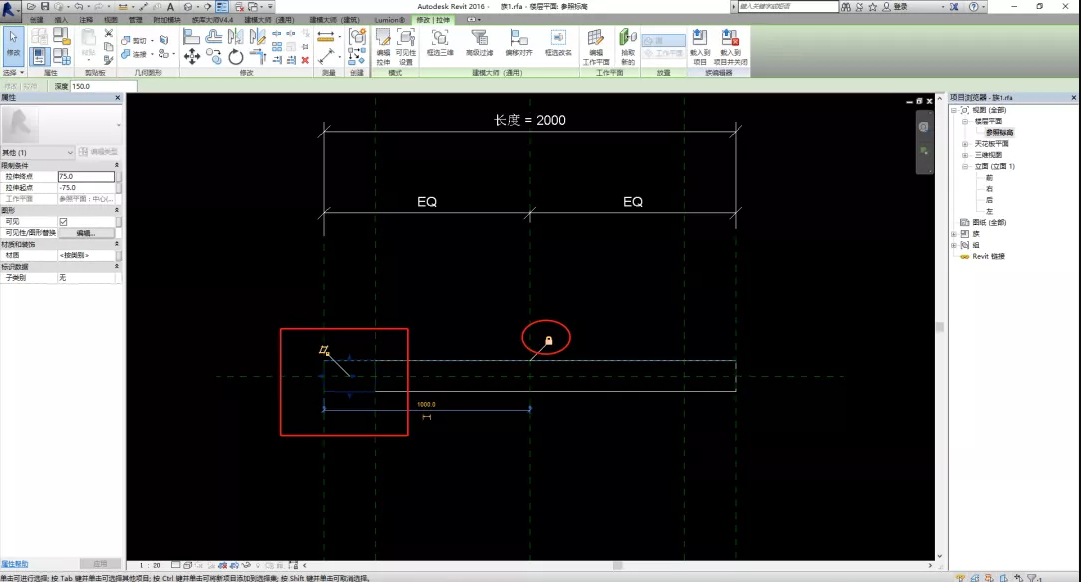

回到平面图将左边加腋部分的两边对齐锁定到梁的两边。
同理绘制出右边的加腋部分。

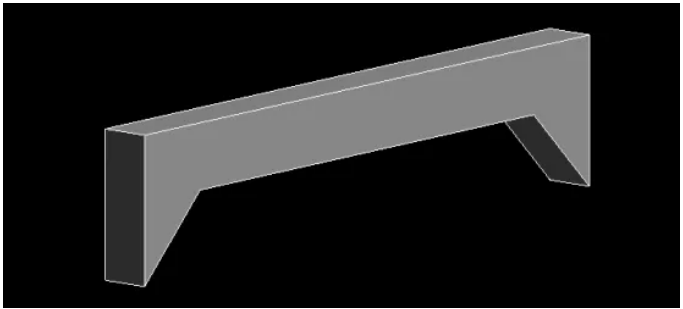

最后将加腋部分与梁连接便可完成加腋梁族。
