    首先创建一个公制常规模型：

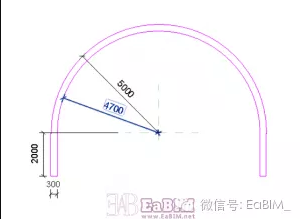

    在前立面中：先创建一个拉伸形状，尺寸见下图：

    单击完成拉伸命令；

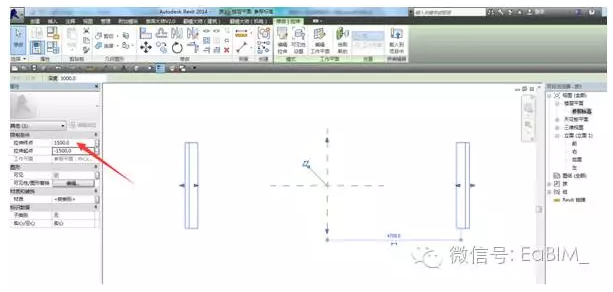

    在参照平面中：选中拉伸实体，更改拉伸起点和终点，尺寸见下图：

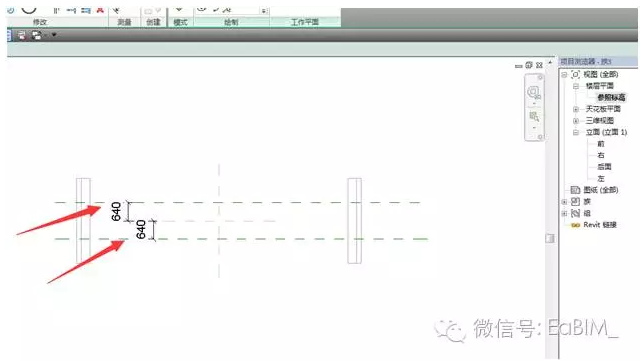

    在视图中绘制两个参照平面，见下图：

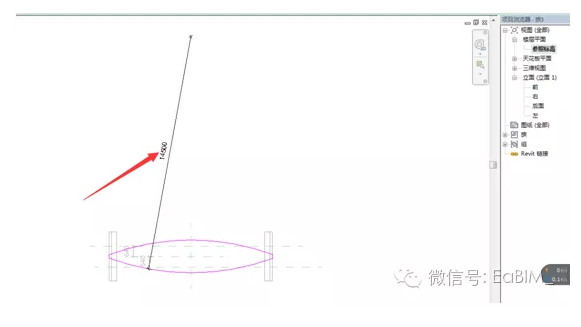

    创建一个拉伸形状，尺寸见下图：圆弧半径为14500；

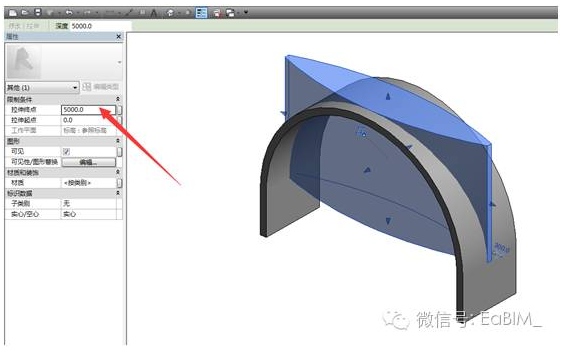

    并将拉伸终点改为5000：

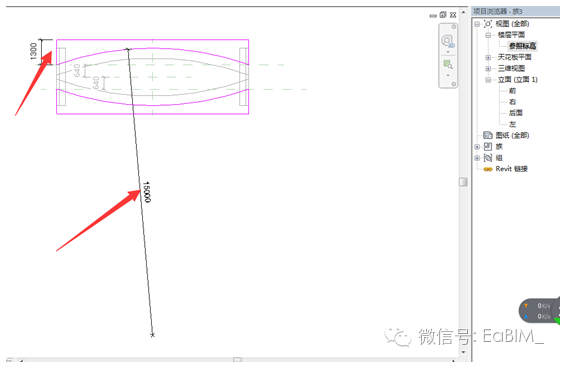

    继续创建一个拉伸形状，尺寸见下图，圆弧半径为15000，完成后单击完成拉伸：

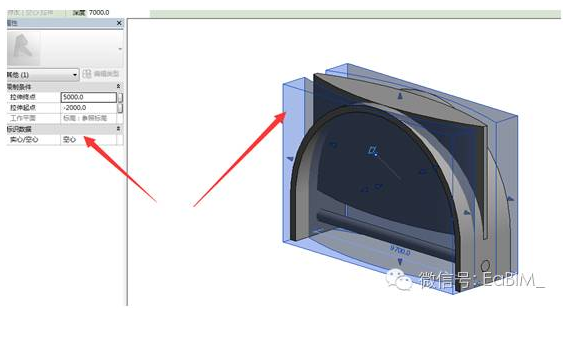

    并将拉伸起点改为-2000，拉伸终点改为5000：

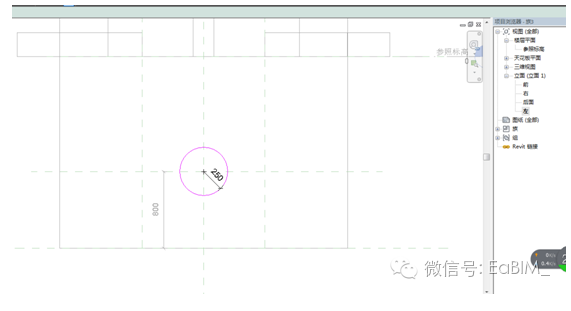

    进入左立面或右立面：创建一个拉伸，尺寸见下图，圆弧半径为250，圆心距底部800；完成后单击完成拉伸:

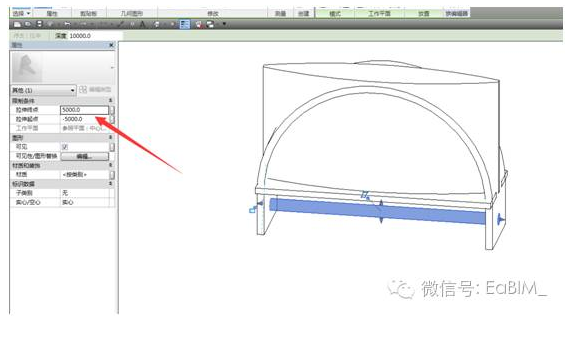

    并将拉伸起点改为-5000，拉伸终点改为5000：

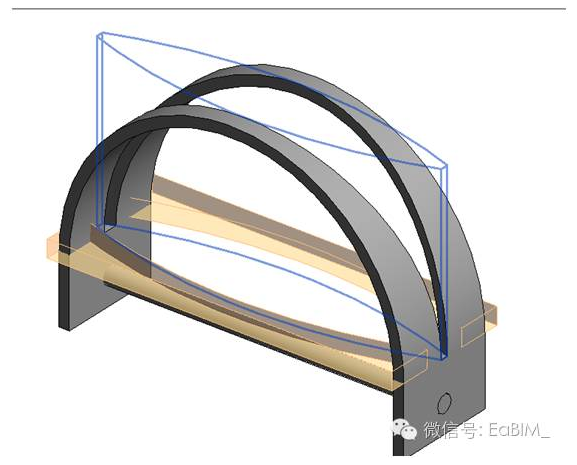

    进入到三维视图：将三个拉伸分别调为空心，并用命令分别剪切第一个拉伸实体；如下图：

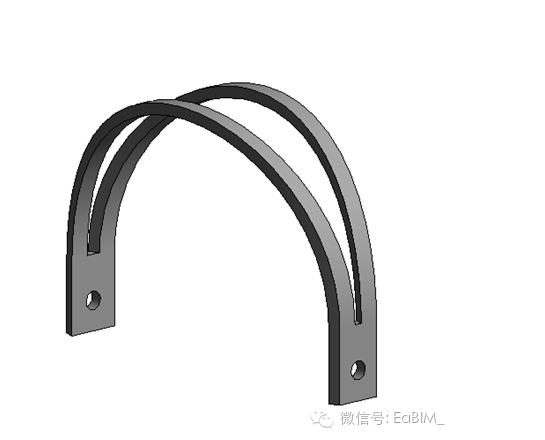

    完成后如下图：

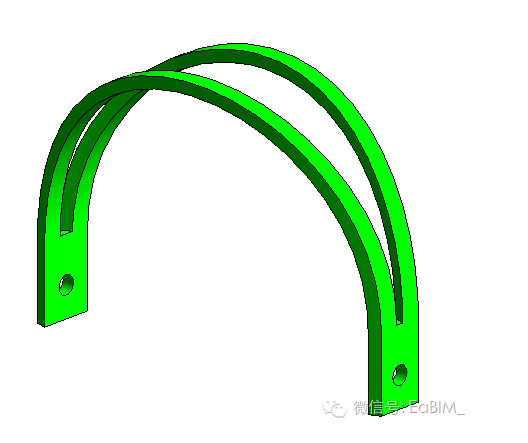

    最后根据自己的喜好加上颜色：
