在安装工程中管道和线管的尺寸相对来说要复杂一些，一般都需要根据对应材质表的公称直径来加工，这点在Revit中也是相同的。
今天，我们就在前篇风管族的基础上分享一下：管道标准管径的变径弯头如何制作？
1.修改类别和类型参数

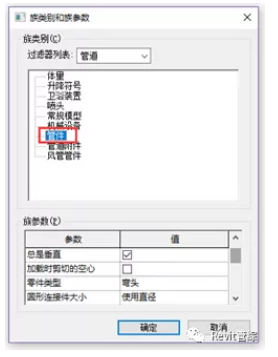

打开制作的风管弯头族，将类别改为“管件”，保证零件类型为弯头，使用直径：
由于风管用的风管尺寸，无法修改改为管道尺寸，因此需要全部删除并重建：
注意：如果尺寸设置为公共的长度，管件的单位则会受项目单位中公共规程中的长度单位设置的影响了。
接下来我们依次设置类型参数，原理请参照前篇的内容：

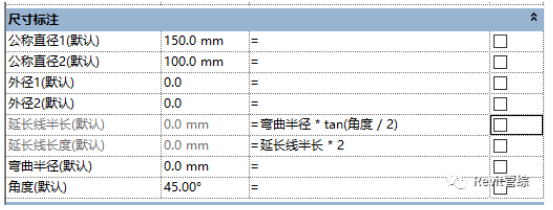

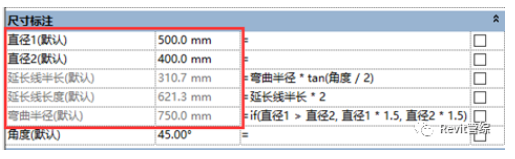

1）添加7个管道尺寸实例参数，公称直径1、公称直接2、外径1、外径2、延长线半长、延长线长度和弯曲半径；
2）公称直径1和公称直径2设置两个不同大小的默认参数；
3）延长线半长公式设置为：弯曲半径*tan(角度/2)；
4）延长线长度公式设置为：延长线半长*2；
2.查表设置
接下来就到了管道管件和风管管件区别最大的地方，查表环节了。
导入和管道对应材质的弯头尺寸表：
我们可以新建一个Revit中文的机械样板项目，打开其中的弯头族，然后将Elbow–Generic（Generic即公制）的CSV表格导出，再导入到我们的族中使用。

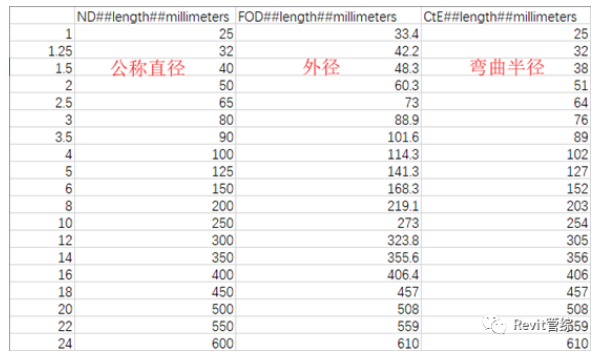

表格中各列的意义如下：
Revit安装时已经自带了很多管道和线管的尺寸表，路径如下：C:ProgramDataAutodeskRVT2019LookupTablesPipe
注意：将RVT2019改成对应的Revit版本号。
所有带Elbow的尺寸表都是弯头，但大多为英制的不能使用。

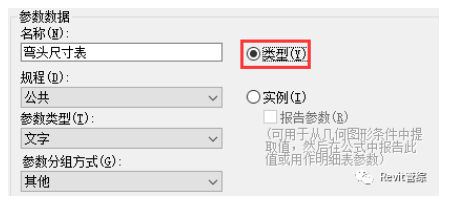

新建文字类型参数“弯头尺寸表”：
将值设为刚才我们导入的表格名称，如：Elbow-Generic：

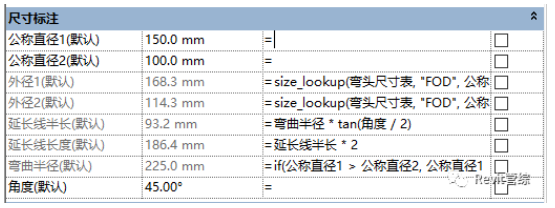

外径1公式设为：
size_lookup(弯头尺寸表,"FOD",公称直径1+10.4mm,公称直径1)；
外径2公式设为：
size_lookup(弯头尺寸表,"FOD",公称直径2+10.4mm,公称直径2)；
弯曲半径公式设为：
if(外径1>外径2,size_lookup(弯头尺寸表,"CtE",外径1*1.1,公称直径1),size_lookup(弯头尺寸表,"CtE",外径2*1.1,公称直径2))。
3.参数关联

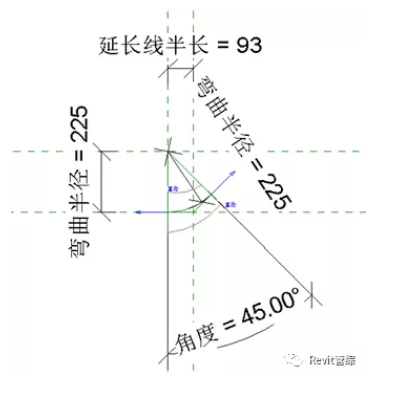

1）首先将之前丢失的“弯曲半径”和“延长线半长”参数与参照平面的标注关联：

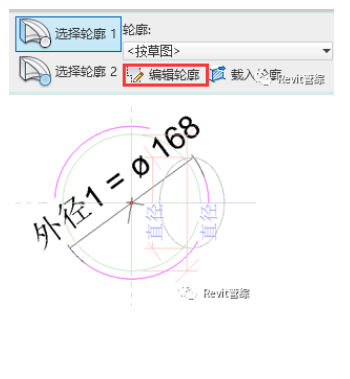

2）再双击放样融合模型，依次将“外径1”和“外径2”与“轮廓1”和“轮廓2”的直径标注关联：
3)删除原来的风管连接件，在两侧添加管道连接件，并将连接件系统分类改为管件。

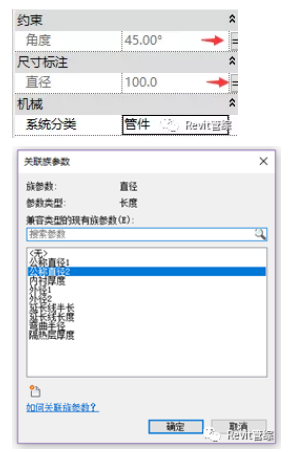

轮廓1上的连接件直径关联“公称直径1”，角度关联“角度”；
轮廓2上的连接件直径关联“公称直径2”，角度关联“角度”；

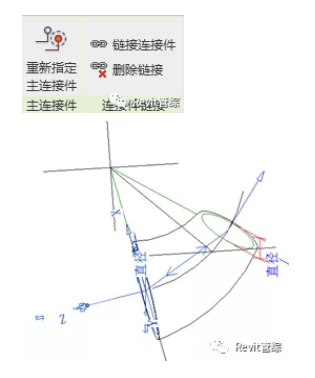

4）最后再将两个连接件链接起来就完成了。
