Revit技巧 | Revit管件透明选不中怎么办?Revit中如何解决管件或阀件透明

发布于:2024-10-30 05:10:02
140人 分享

    在Revit中,建模时经常会遇到在平面图中管件或阀件变透明的问题,这时要从族可见性设置和基线两个方面考虑。

    1、族的可见性原因

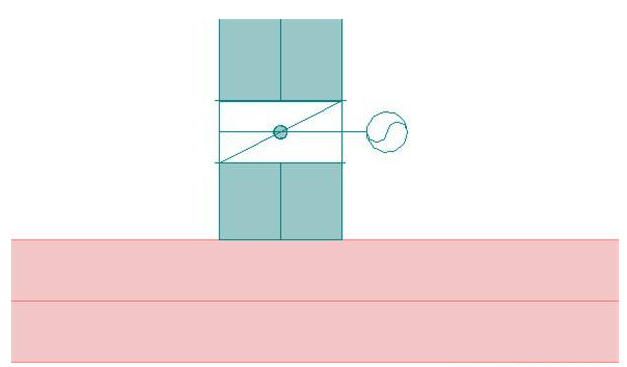

    在建模时会遇到管件或阀件透明,如图所示。

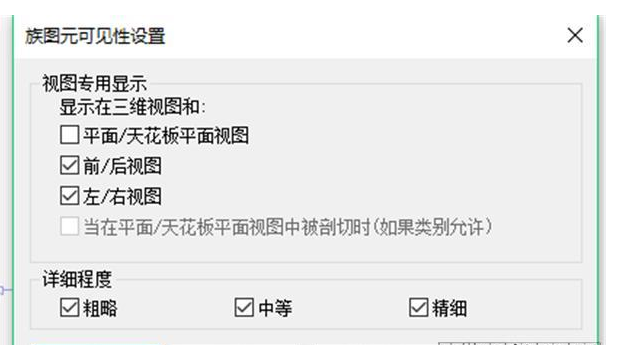

    双击有问题的阀件,或点击“编辑族”,查看族图元可见性设置,如图所示。

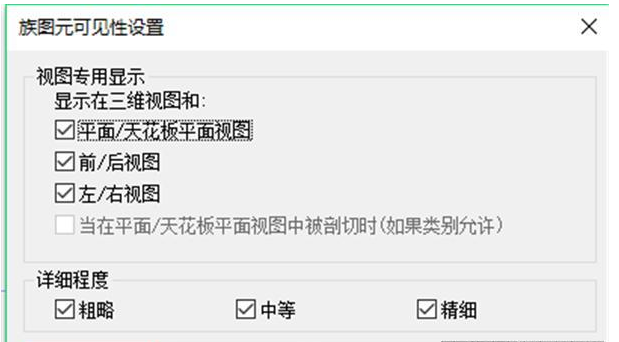

    确认族里构件的实体模型在所选视图“精度”中是否可见,以及对应的“视图类型”(平、立面等)是否可见,设置结果如图所示。

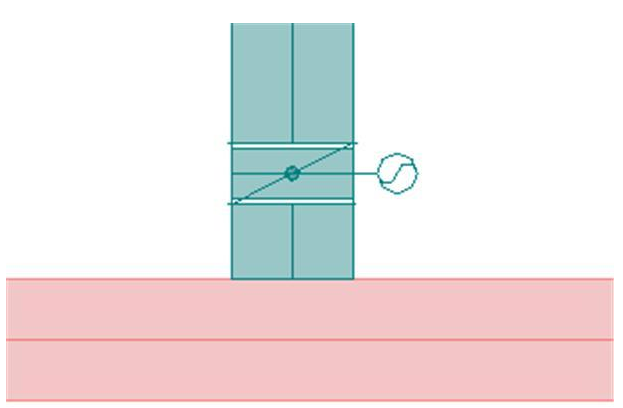

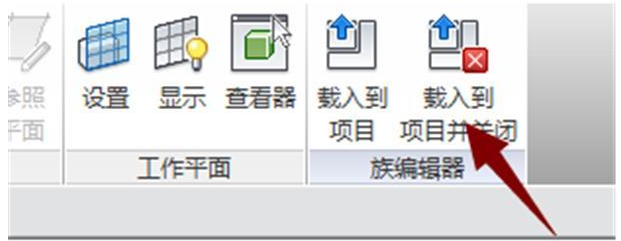

    设置完成后,点击“载入到项目并关闭”,平面图中就能显示出图形,如图所示。



    2、基线的影响

    若做了以上处理后还是看不见,找到“基线”选项,选为“无”或非视图楼地面的标高,如图所示。
