    以楼板洞口创建为例，下面为大家介绍如何通过Revit族里的空心拉伸剪切项目中的构件。

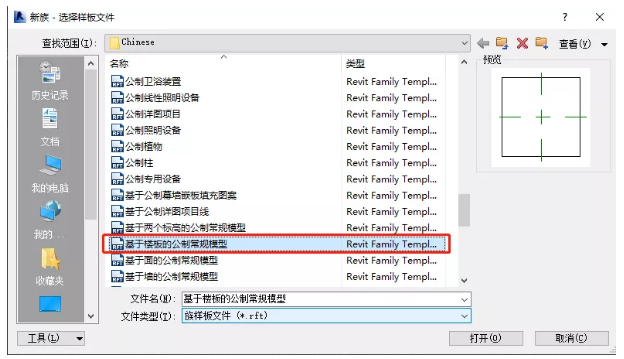

    1.打开软件，新建一个“基于楼板的公制常规模型”族样板文件。

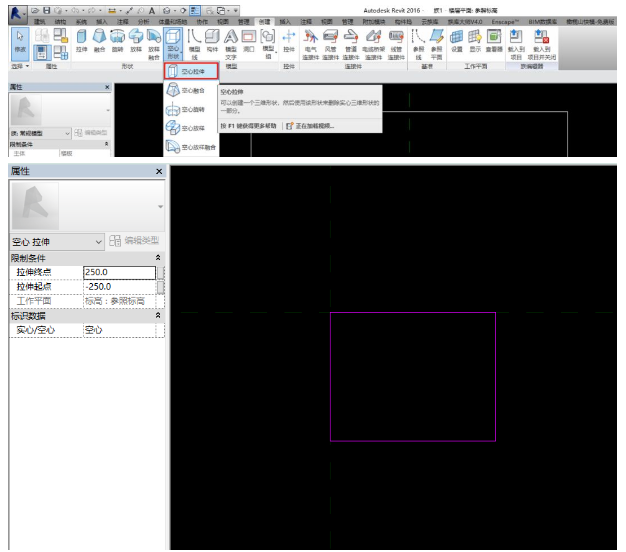

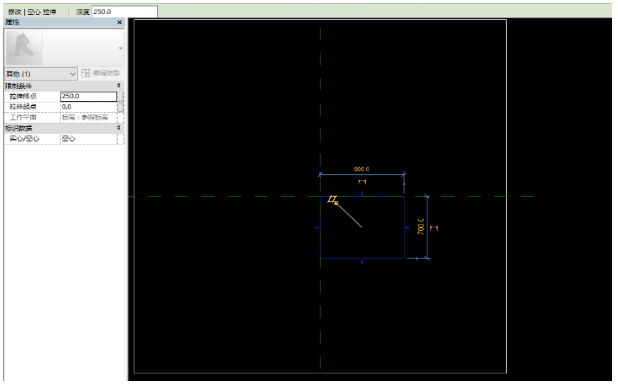

    2.进入到已经创建好的族样板文件中，在“形状”这一栏中选择“空心形状”，选择“空心拉伸”命令。进入到创建空心拉伸的编辑状态下之后，开始绘制我们所需要的形状。（基于楼板创建的空心形状，注意调整好高度。）

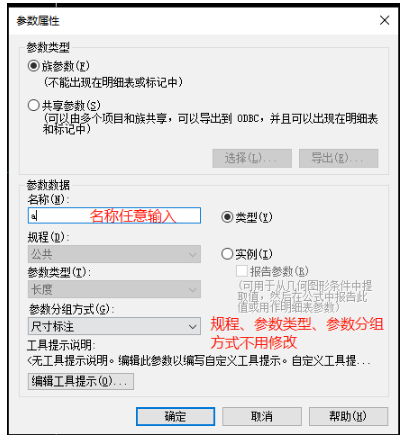

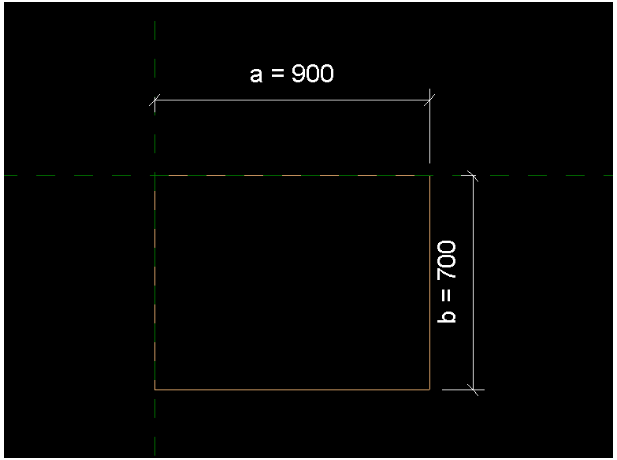

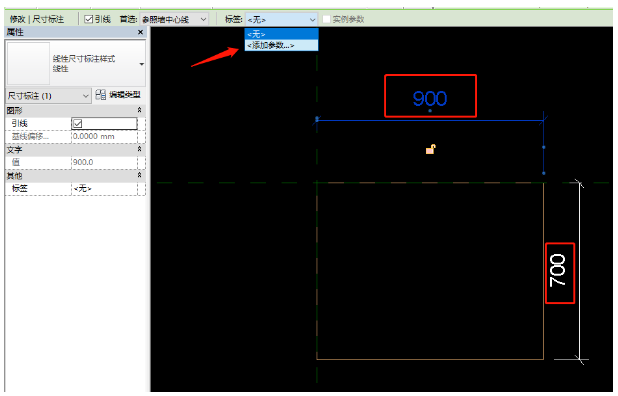

    3.选中创建的空心形状，我们可以通过添加“注释”对长和宽进行“标注”，标注好长和宽之后，添加相应的参数。（这一步操作的目的是为了，将这个族载入到项目后，能够根据要求改变洞口的大小，可便于重复使用这个族。）

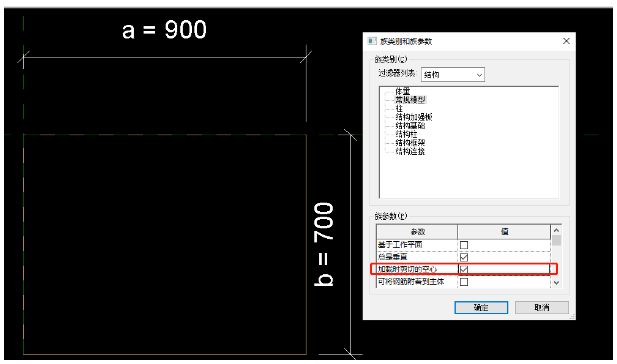

    4.点击“族类别和族参数”，在打开的对话框中把“加载时剪切的空心”打钩，选择“载入到项目中”。

    注：这一步特别重要，如果不勾选“加载时剪切的空心”那么，把族载入到项目时它是无法与主体构件发生任何剪切。

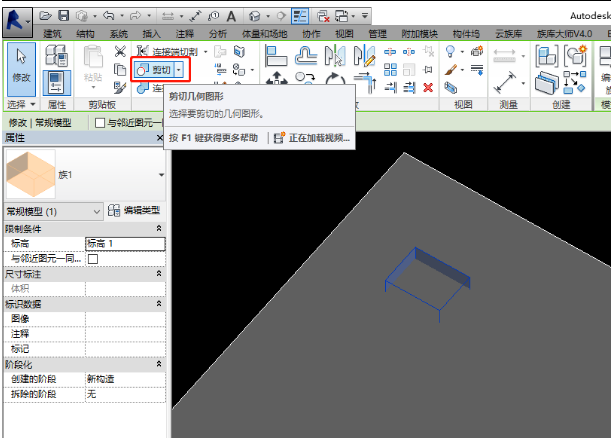

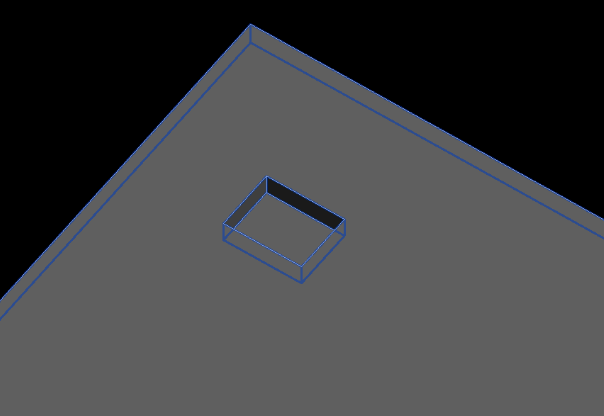

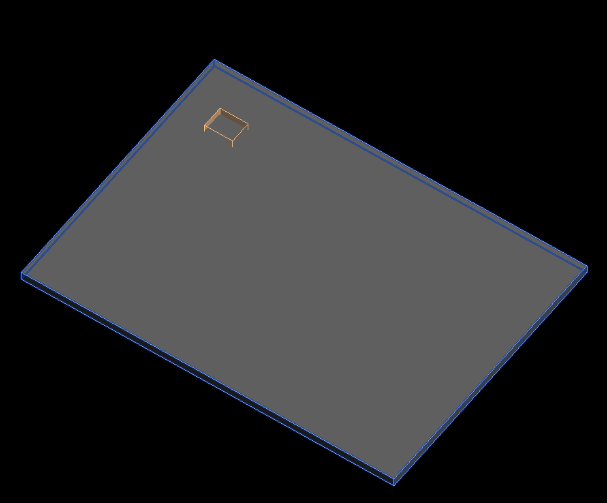

    5.载入到项目中，放置到任意一个位置之后，我们会发现，此时放置的族与项目的构件没有发生任何的剪切，即“洞口”没有开凿成功，这时，我们需要用到“剪切”命令将载入进来的族与楼板进行剪切即可。

    以上就是我们Revit中制作一个空心形状的族文件剪切项目中构件的方法。同样，如果我们想开凿墙的洞口，也可以选择“基于墙的公制常规模型”进行创建，方法与楼板的洞口创建一样。
