之前我们和大家介绍了建筑建模中有关屋顶的知识，今天来具体说说屋檐的基础知识。

    创建屋顶时，指定悬挑值来创建屋檐。完成屋顶的绘制后，可以对齐屋檐并修改其截面和高度。

    修改屋檐截面

    创建屋顶后，通过指定椽截面来更改屋檐的样式。

        在绘图区域中选择屋顶。

        在“属性”选项板上，选择“垂直截面”、“垂直双截面”或“正方形双截2面”作为“椽截面”。

        对于“垂直双截面”或“正方形双截面”，为“封檐带深度”指定一个介于零和屋顶厚度之间的值。

    对齐屋檐

    使用“对齐屋檐”工具可重新对齐不同屋顶边界线的屋檐高度。

    1.在草图模式下，单击“修改|屋顶”>“编辑迹线”选项卡“工具”面板（对齐屋檐）。

    会在靠近屋檐的位置显示尺寸标注来指示屋檐的高度。

    2.选择屋顶屋檐线，然后选择用于调整屋檐属性的选项：

    “调整高度”可以改变距屋顶基准的板高度或距屋顶基准值的“偏移”。

    “调整悬挑”可以通过调整“悬挑”值改变屋檐高度。

    3.选择处于所需悬挑/高度的屋檐。

    4.选择为了与第一个屋檐相匹配而需要调整悬挑/高度的其余屋檐。

    当选择其余屋檐时，如果已使用“拾取墙”创建了屋顶线，则可以选择调整高度或调整悬挑。如果这些线是使用绘制工具绘制的，则只有“调整高度”可用。

    5.单击√（完成编辑模式）。

    完成屋顶之后，可以看到调整悬挑的结果。

    更改屋檐高度

    在创建屋顶后，可以调整屋檐的高度。

    1.在草图模式中选择坡度定义边界线。

    2.在“属性”选项板中，指定“与屋顶基准的偏移”或“板对基准的偏移”值。

    3.单击（完成编辑模式）。

    封檐带

    可以为屋顶、檐底板和其他封檐带边缘添加封檐带。也可以向模型线添加封檐带。

    可以将檐沟放置在二维视图（如平面或剖面视图）中，也可以放置在三维视图中。

    添加封檐带

    使用“封檐带”工具将封檐带添加屋顶、檐底板、模型线和其他封檐带的边。

        单击“建筑”选项卡→“构建”面板→“屋顶”下拉列表（屋顶:封檐带）。

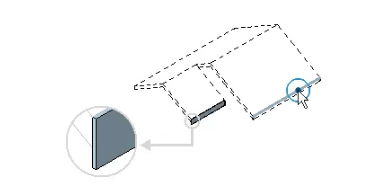

        高亮显示屋顶、檐底板、其他封檐带或模型线的边缘，然后单击以放置此封檐带。观察状态栏了解有关有效参照的信息。

        单击边缘时，Revit会将其作为一个连续的封檐带。如果封檐带的线段在角部相遇，它们会相互斜接。

        单击“修改|放置封檐带”选项卡→“放置”面板→（重新放置封檐带）完成当前封檐带，并放置其他封檐带。

        将光标移到新边缘并单击放置。

        这个不同的封檐带不会与其他现有的封檐带相互斜接，即便它们在角部相遇。

        单击此视图的空白区域，以完成屋顶封檐带的放置。

    以上是关于创建屋檐和封檐带的方法解读，看完您有收获吗？
