    在Revit的实际操作中，比较常见的幕墙创建，都是通过添加水平垂直方向的网格以及竖梃完成的，比较规则，但是现实中可能会遇到不规则分割的幕墙。我们无法直接在项目里面创建这种不规则分割的幕墙实体模型，这就需要借用体量进行创建。

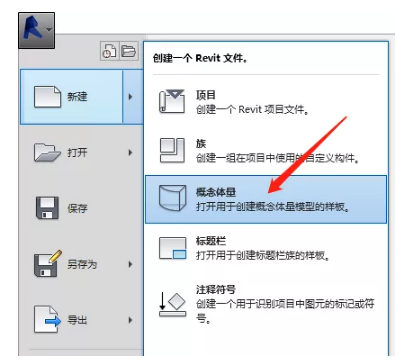

    首先新建一个概念体量。

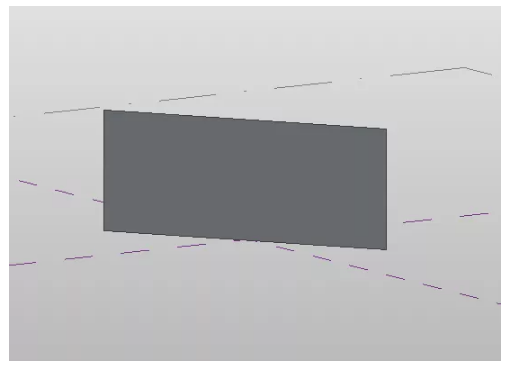

    在绘制体量界面绘制一根直线，用“创建形状“命令生成一个面。

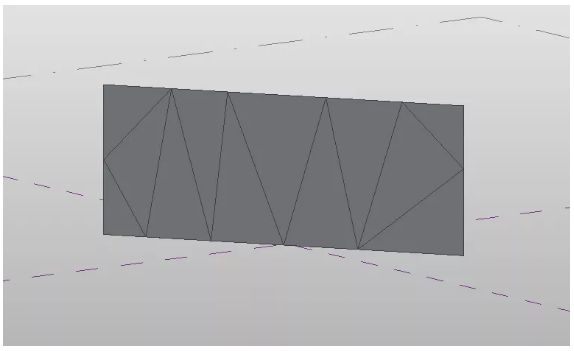

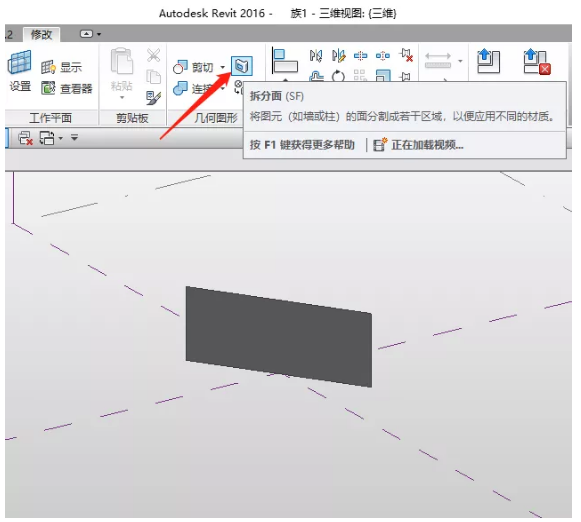

    然后用“拆分面”这个工具把面按自己的需求分割。

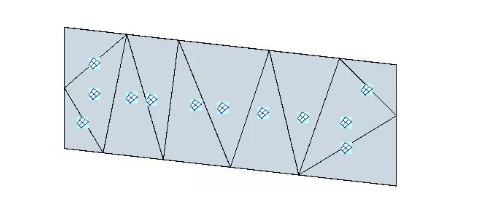

    分割完后载入到项目里，用面墙或者直接用幕墙系统生成幕墙（记得要把网格1网格2设置为无，不然会自动出现横向和竖向的网格线）。

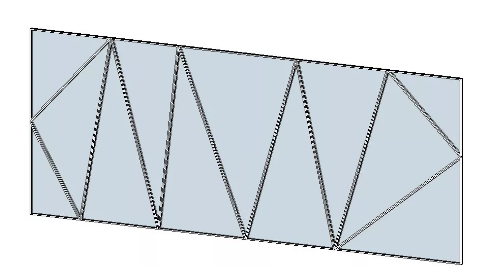

    添加幕墙的竖梃，竖梃样式可以自己定义，最后创建出不规则分割的幕墙系统。这时候，我们就可以发现创建出来的不是一整块幕墙系统，而是分割开的一小块一小块的幕墙系统。
