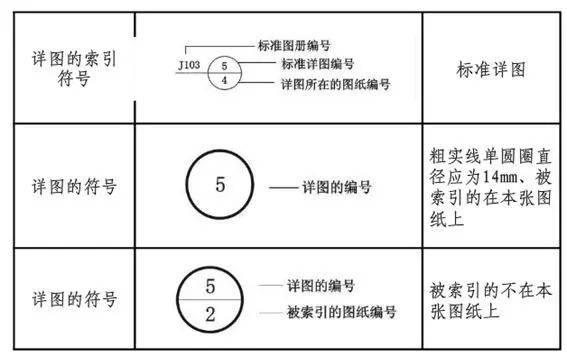

在CAD（计算机辅助设计）软件中，索引符号是用于标记和引导不同图纸和图表的重要元素。索引符号通常是简单的箭头、线条或几何形状，它们帮助用户快速识别和定位特定的信息。以下是如何在CAD软件中绘制索引符号的示例介绍。

首先，打开CAD软件并创建一个新的绘图文件。选择合适的绘图单位和比例尺，并确定绘图区域的大小。然后，将绘图模板设置为适合索引符号的尺寸，通常较小而紧凑。

接下来，选择一个绘图工具，例如“直线”或“多段线”，以绘制索引符号的基本形状。首先，绘制一个箭头的尾部，可以是水平线段或垂直线段。然后，从尾部的末端开始，用一条斜线连接到箭头的头部。确保箭头头部是朝向所需的方向。

一些索引符号需要使用曲线或其他特定的形状。在这种情况下，您可以使用CAD软件提供的曲线或形状绘制工具来创建所需的形状。例如，如果需要绘制一个圆形的索引符号，可以使用“圆”工具来绘制圆形的基础形状，并根据需要调整其大小。

绘制完索引符号的基本形状后，您可以选择使用CAD软件提供的其他工具来添加额外的细节或样式。例如，您可以为箭头头部添加一个小的填充区域，或在索引符号的边缘上绘制一条细线以强调其形状。

完成绘制索引符号后，您可以选择将其复制到需要标记的位置。使用CAD软件的复制和移动工具，可以轻松地粘贴和调整索引符号的位置和方向。

最后，根据需要对索引符号进行编号或添加其他描述性信息。这有助于更好地标记和组织图纸和图表。

总结而言，绘制CAD索引符号需要选择合适的绘图工具和形状，绘制基本形状并根据需要添加细节和样式。完成后，可以复制和移动索引符号以实现标记和导航的目的。
