学习目标及意义

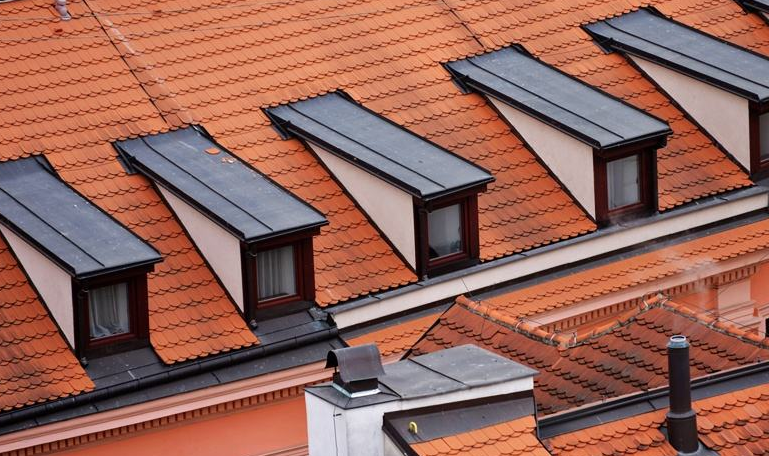

    学习意义：

    窗是建筑造型的重要组成部分(虚实对比、韵律艺术效果，起着重要的作用)所以它们的形状、尺寸、比例、排列、色彩、造型等对建筑的整体造型都要很大的影响。门窗按其所处的位置不同又分为围护构件或分隔构件，根据不同的设计要求，具有保温、隔热、隔声、防水、防火等功能，是建筑物围护结构系统中重要的组成部分。

    操作说明

    step1：在Revit中先建个坡屋顶以及一个老虎窗屋顶，这两个屋顶创建方法就是常规方法，要么迹线屋顶，要么拉伸屋顶，如图1：

    step2：将老虎窗下的墙体顶部附着到老虎窗屋顶下，如图2：

    step3：将老虎窗与主屋顶连接，注意连接工具是“连接/取消连接屋顶”工具，而非常规的“连接”工具，如图3。先选择“屋顶端点处要连接的一条边”（也就是老虎窗伸入到主屋顶的一条边），再选择“在另一个屋顶或墙上为第一个要连接的屋顶选择面”（也就是老虎窗一侧的主屋顶表面）。老虎窗即可与主屋顶连接上，如图4：

    step4：接下来就是要在主屋顶位于老虎窗位置处开洞。在建筑选项卡》》洞口面板中选择“老虎窗”工具，如图5。选择要被老虎窗洞口剪切的屋顶（也就是面向老虎窗的主屋顶面），接着依次选择连接屋顶、墙的侧面伙屋顶连接面一定义老虎窗的边界，如图6：

    step5：完成编辑模式，即可完成主屋顶位于老虎窗位置处的开洞。临时隐藏一面墙体，如图7：

    自此完成了老虎窗的绘制，需要注意的点在于屋顶连接工具的选择和屋顶洞口的剪切。
