Revit是一款广泛应用于建筑方面的BIM（建筑信息建模）软件，而风管系统是建筑中重要的一部分，用于通风和空调系统。在Revit中连接风管系统可以帮助工程师和设计师更好地规划和设计建筑空间。下面将介绍如何连接Revit风管系统。

首先，打开Revit并选择或创建一个新项目。然后进入"MEP"标签，选择"风管"工具。在"风管"工具栏中，有多种形状和尺寸可供选择，根据需要选择适合的风管。如果找不到合适的风管形状，可以自定义一个。

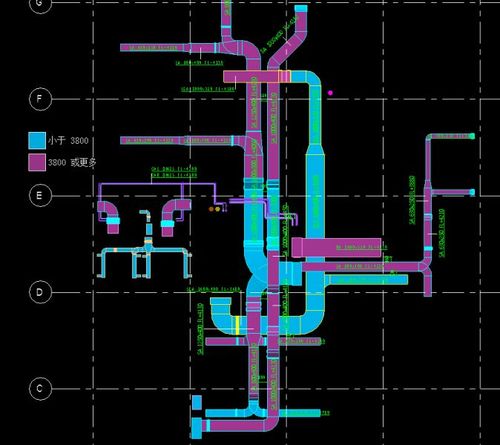

接下来，开始绘制风管系统。在平面视图中，使用"直线"工具或"弧线"工具去绘制风管的路径。可以使用"偏移"工具来创建并行的风管，以便将其连接到主干风管。

在绘制风管过程中，可以使用"连接"工具将风管连接到其他构件（如空调机组、风机、排风口等）。点击"连接"工具，在风管末尾或中间选择合适的连接点。在连接之后，可以通过调整连接点的位置来调整风管的朝向。

如果需要将风管分支到其他房间或区域，可以使用"分支"工具。选择需要分支的风管段，并选择分支的位置。Revit会自动创建一个分支连接点，并将新的风管连接到该点。

除了基本的连接工具之外，Revit还提供了一些高级的风管连接功能。例如，可以使用"转角"工具来创建风管的转角连接，以适应管道的路径变化。在连接过程中，可以通过调整转角的半径和角度来满足具体要求。

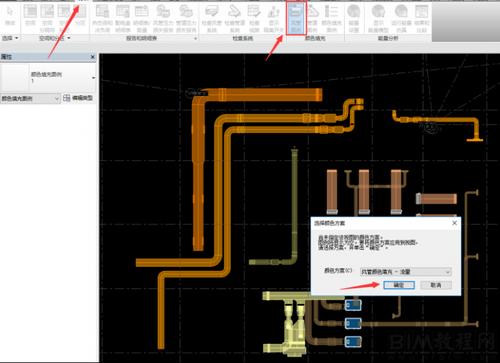

在绘制和连接风管系统的过程中，可以随时使用Revit的"查看"功能来检查风管系统的布局和连接情况。通过选择不同的视图和剖面，可以更清楚地了解风管系统的细节和工程要求。

最后，在绘制和连接完成后，可以使用Revit的"分析"功能对风管系统进行模拟和分析。通过模拟，可以评估系统的性能和效果，并对其进行必要的调整。

总的来说，连接Revit风管系统是一个相对简单且直观的过程。通过正确使用Revit的绘图和连接工具，可以轻松地规划和设计高效的风管系统。
