Revit是一款广泛用于建筑设计和绘图的软件，可以帮助建筑师和工程师在建筑过程中快速而准确地绘制各种图形和模型。在Revit中绘制立式风管可以帮助我们更好地规划和设计建筑的空气流动系统。下面是一些关于如何在Revit中绘制立式风管的指导。

首先，在Revit中创建一个新的风管系统。你可以在Revit的“系统族”或“项目族”中找到风管系统的选项。选择一个垂直风管系统并将其添加到你的建筑模型中。

在风管系统中，你可以选择绘制的不同类型的风管，例如圆形、矩形或椭圆形。选择适合你设计的风管类型，并将其添加到你的模型中。

接下来，你需要确定风管的大小和形状。你可以根据设计需求，选择适当的风管尺寸和形状。在Revit中，你可以通过调整风管的直径或宽度来改变其尺寸。

然后，你需要确定风管的位置和路径。在Revit中，你可以使用“模型线”工具来绘制风管路径。根据建筑模型的布局和设计，选择一个合适的路径来放置风管。

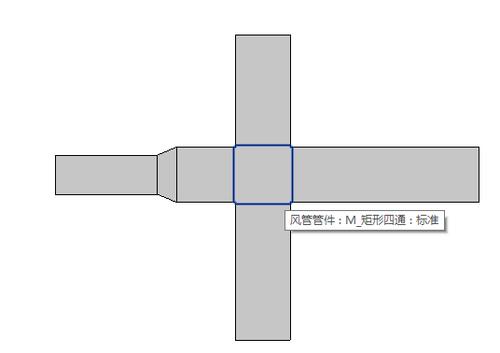

在绘制风管路径时，你可以使用“弯头”工具来绘制风管的转角。根据设计需求，选择适当的转角类型和角度。在Revit中，你可以通过拖动和调整弯头的位置和角度来改变其形状。

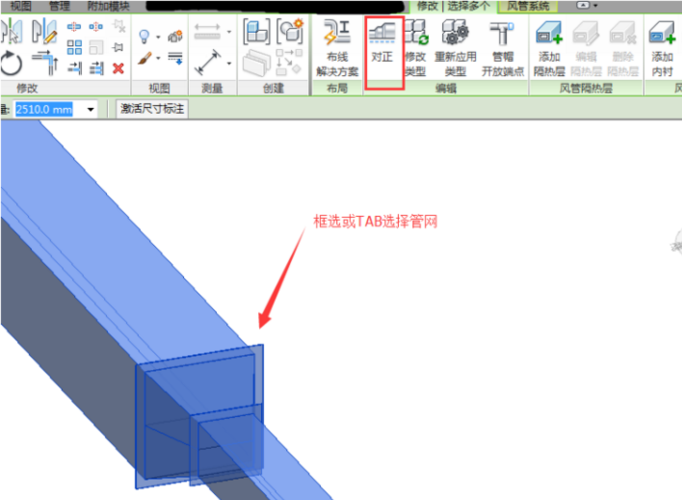

最后，你可以使用Revit中的“风管连接”工具来连接风管系统的各个部分。确保风管连接紧密，并且没有任何间隙或漏风的问题。

在绘制立式风管时，还要注意一些细节和技巧。例如，在Revit中，你可以使用“风管标记”工具来为风管系统添加标记和注释。你还可以使用“视图”工具来查看和编辑风管系统的不同视图和截面。

总之，在Revit中绘制立式风管可以帮助我们更好地规划和设计建筑的空气流动系统。通过选择适当的风管类型、尺寸和形状，确定风管的位置和路径，并使用风管连接工具连接风管系统的各个部分，我们可以在Revit中轻松地绘制立式风管。
