在将CAD施工图导入到Revit文件中的时候，经常遇到很多问题导致CAD施工图无法导入Revit项目中，这里提供几种处理CAD施工图的方法，以解决该问题。

    绑定外部参照

    CAD施工图可能会有链接外部图元的形式，链接的CAD图纸是无法导入Revit文件的，一定要将CAD外部参照进行绑定，然后打散。

    CAD图纸拆分

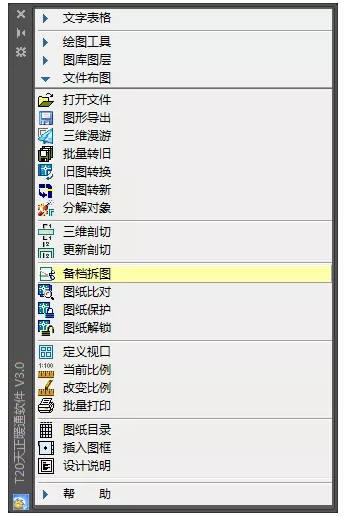

    设计院施工图一般都是一个单独的DWG文件，里面包含了多张图纸，比如多张平面图，系统图，设计说明，我们建模过程中一般都是单层建模，所以，我么只需将一层平面图导入Revit项目文件即可，所以第一步就是将CAD图纸进行拆分，推荐采用天正软件中的“备档拆图”功能，方便的将图纸进行拆分。

    Z轴归零

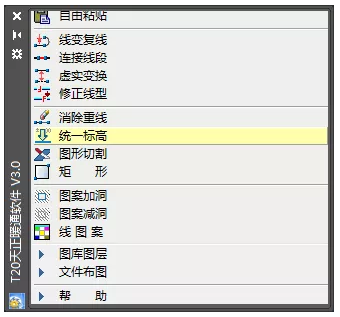

    施工图绘制可能采用的如鸿业、天正等插件，这些插件绘制的图纸其实是三维元素，如果不将Z轴归零，CAD图元将具有一个高度属性，在Revit三维视图中可以明显看出CAD图纸并非平面图纸，会给建模带来不利，将CAD图纸Z轴归零，天正命名“统一标高”可方便将图元Z轴归零。

    图元清理

    最后进行图面图元的清理，我们只需保留建模需要的信息即可，将不需要的图元全部删除，越干净越好，比如风管建模，我们将图框、墙、柱及相关标注信息统统删除，只保留风管及其标注即可，最后记得用PU命令处理一下。

    经过以上处理，基本可保证顺利导入Revit，并且不会造成卡顿。
