1.    暖通水系统模型

1.    绘制冷热供回水管

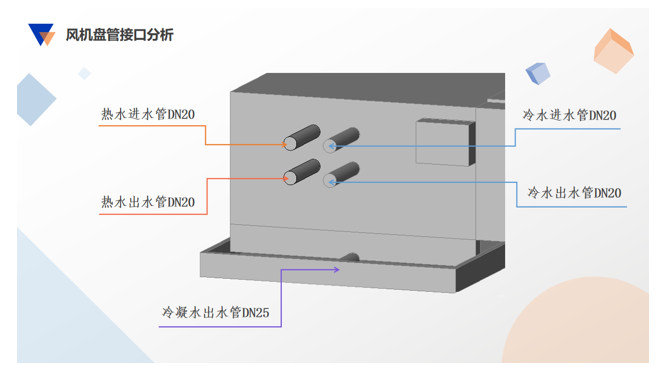

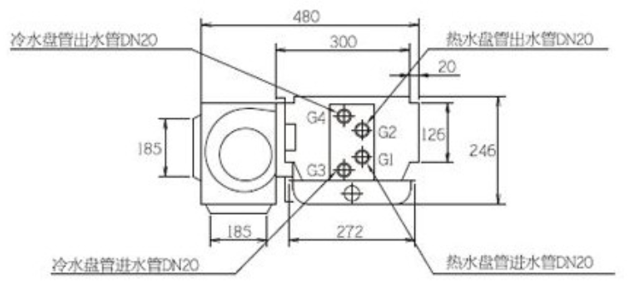

1.      分析风机盘管的接口

2.


两个是热水，两个是冷水（四管制风机盘管的特点），一个是冷凝水

n  冷凝水

冷凝水也就是空调的排水，接水盘连接到冷凝水管上，接水盘上的水通过冷凝水管排出

n  冷热水供回水

管道的接口以及管径都标注在上面

2.     分析图纸

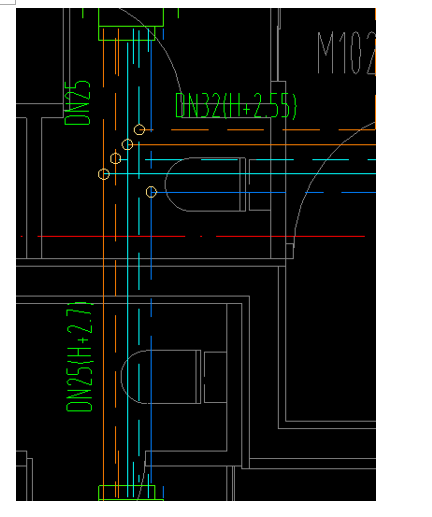

n  管径

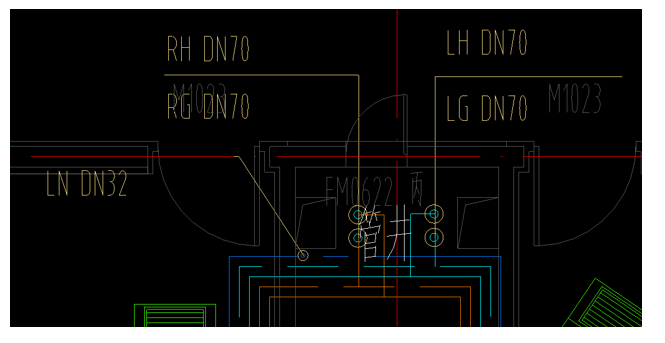

竖向管径：DN70、DN32

横向管径：DN32、DN25

n  管道图例

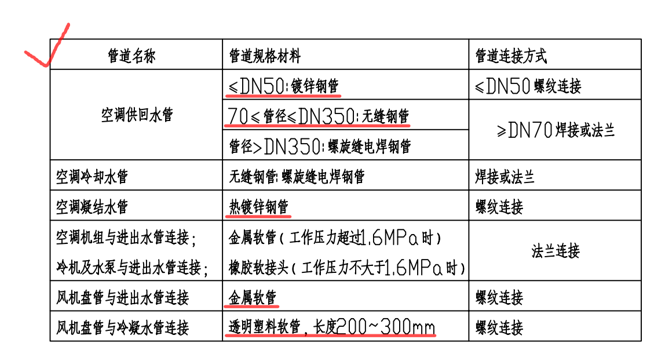

n  管材

3.     布管系统配置

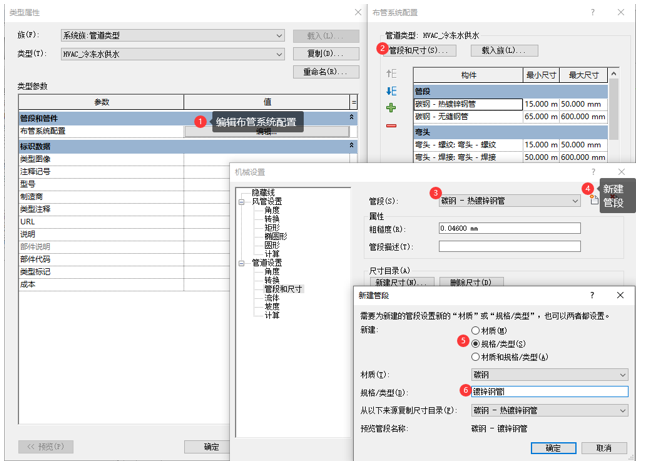

n  新建管段

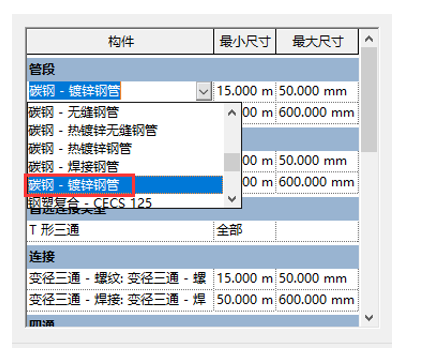

在对应的布管系统配置中找到【镀锌钢管】，确定尺寸

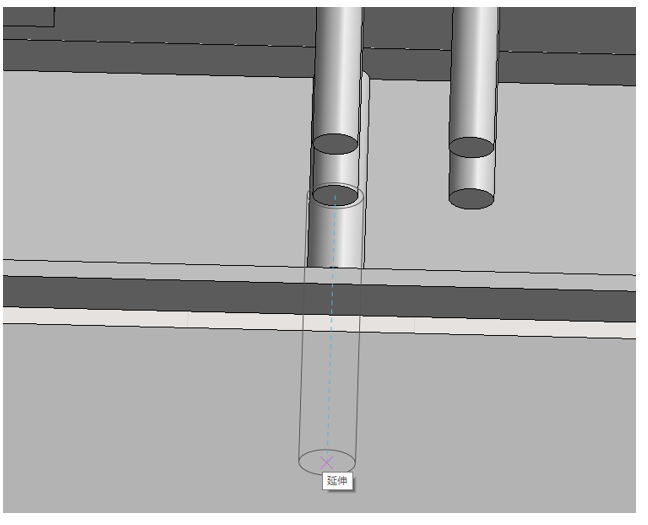

4.     绘制冷热供回水管道

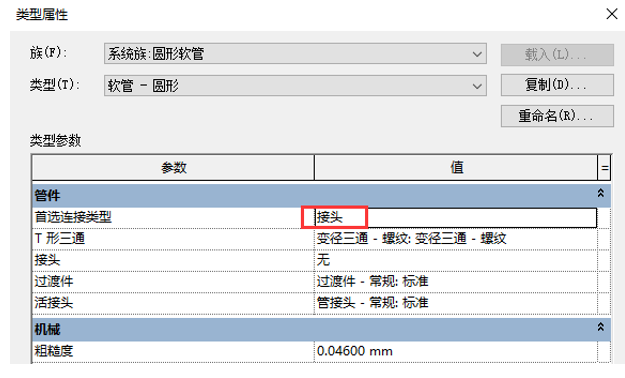

n  绘制软管

选择系统类型（先绘制下面的回水）

n  绘制冷冻水回水管

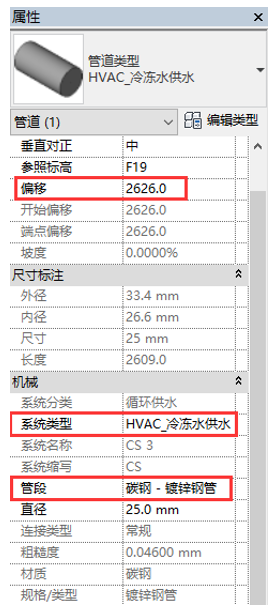

快捷键PI，定义好直径、系统类型之后，直接连接软管绘制

2.    调整水系统管道

1.     高度、距离分析

n  查看保温层

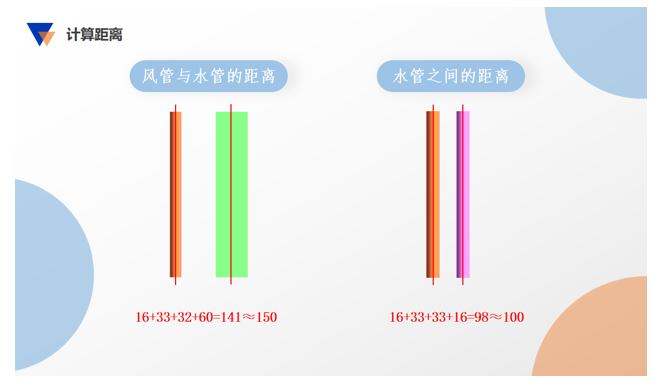

n  计算距离

2.     调整正确的角度

n  视图样板

规程改成卫浴，这样管道显示得比较完全

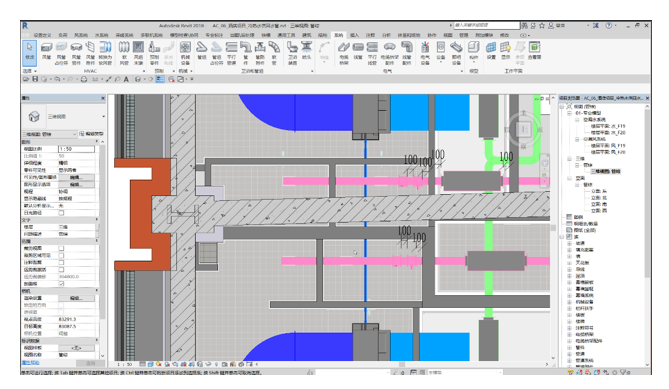

n  平铺视图

快捷键WT

3.     调整管道位置

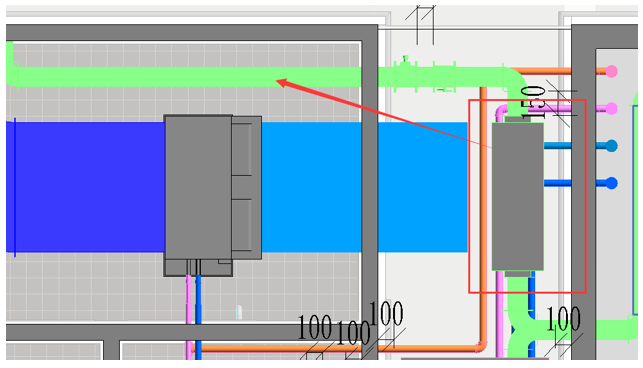

n  调整消声器位置

水管大部分往这两个地方经过，消声器会挡住，所以要移动一下消声器

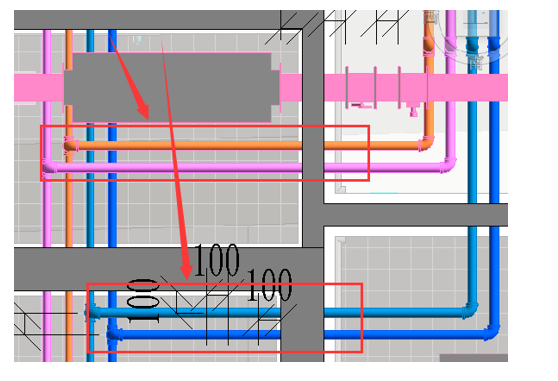

n  移动水管位置

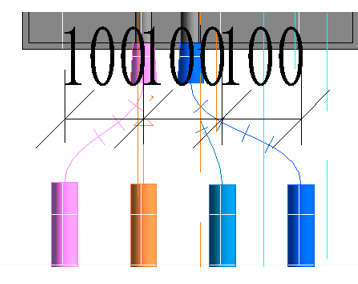

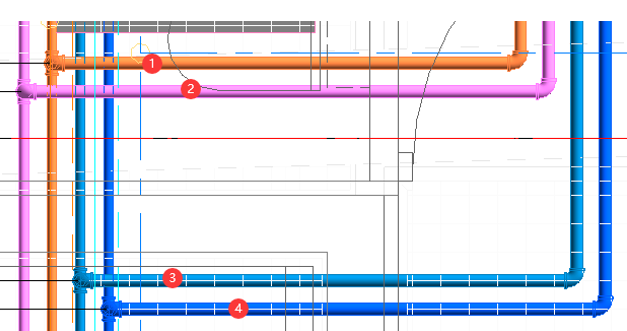

n  调整四根管的间距

为了墙体更好开洞，将四根管的高度统一调到底下接口的标高处，也就是2572的位置

n  查看碰撞位置

-

删除和几个三通，方便管道标高的调整

n  调整这4根管的高度

2572+100=2672≈2700

连接三通

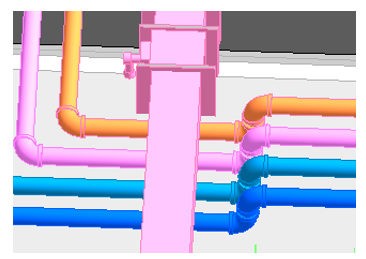

n  与风管相交

风管2850、水管2700，正好相差150

将这几段管往上调，偏移值改成2800

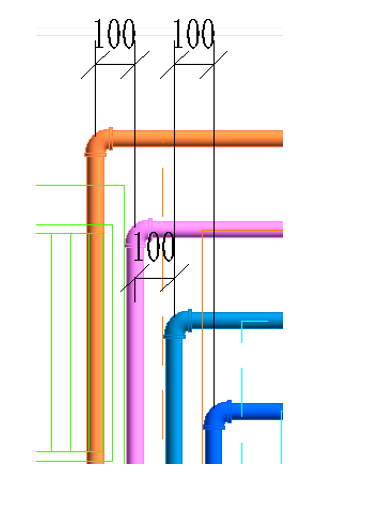

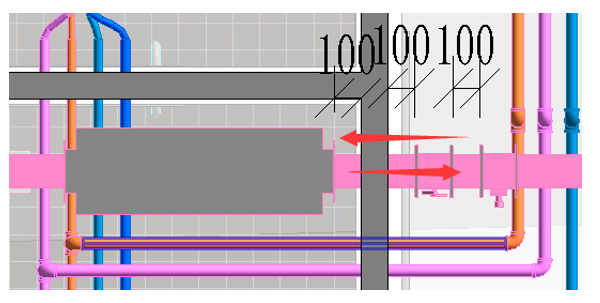

接着调整管道的位置，相距100
