作者简介：

本人是一名深耕建筑工程领域多年的从业者。出于对行业痛点的深刻洞察与技术革名的热情，我于49岁时从零开始自学C#语言，并专注于Revit二次开发领域。 目前，已成功将行业知识与编程技术深度融合，获得了四项国家计算机软件著作权。

本文所涉及的核心技术，已获得国家计算机软件著作权登记，证书清单如下：

1.   不布置门窗抱框柱计算门窗抱框柱工程量插件，证书号：14407277；

2.   不布置门窗过梁计算门窗过梁工程量插件，证书号：14323296；

3.   锥形独立基础顶面尺寸实例参数动态覆写系统，证书号：16429242；

4.   一种不布置马牙槎计算马牙槎工程量的软件，这书号：16538741；

摘要：本文针对Revit默认几何剪切关系与国内工程量计算规则不符的核心痛点，提出了一套基于C#二次开发的解决方案。通过创建多类别共享参数并依据 《房屋建筑与装饰工程工程量计算标准》（GB/T 50854-2024，以下简称《标准》） 对图元进行标准化分类，调整图元剪切关系。

一、多类别共享参数的创建

Revit的默认模型类别的梁、柱的，但是根据《标准》的规定梁则需要细分为基础连系梁、钢筋混凝土梁，圈梁作为墙体的附属构件其他篇章单独介绍。柱则细分为钢筋混凝土柱、构造柱。更重要的是，Revit默认的几何剪切关系与《标准》中工程量计算规则不同，导致工程量错误，达不到《标准》的计算规则要求.

根据《标准》要求，利用C#语言创建建筑工程的多类别共享参数：项目编码、项目名称、项目特征，通过对实例图元赋值，实现对模型图元的规范化、标准化分类，建立正确的几何剪切关系、实现准确计量。

作者以《高等职业教育“十二五”精品课程规划教材》之《建筑工程计量与计价实务》的案例图纸作为模型文件。

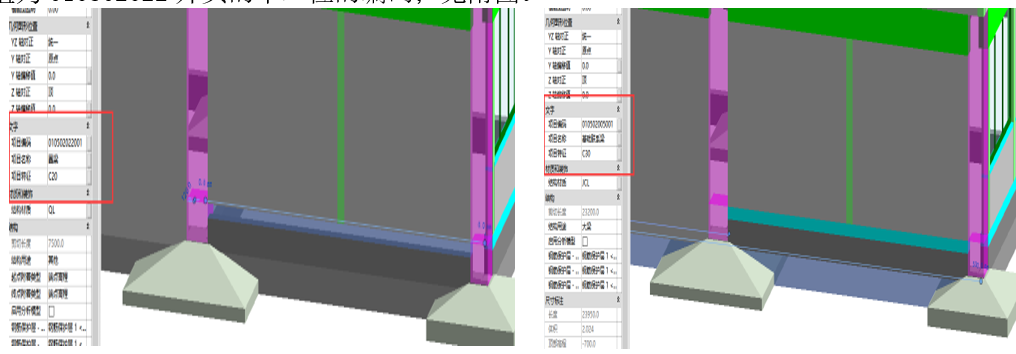

梁类别定义，将基础联系梁图元的项目编码赋值为010502001开头的十二位的编码；钢筋混凝土梁图元的项目编码赋值为010502011开头的十二位的编码；圈梁图元的项目编码赋值为010502022开头的十二位的编码；见附图。

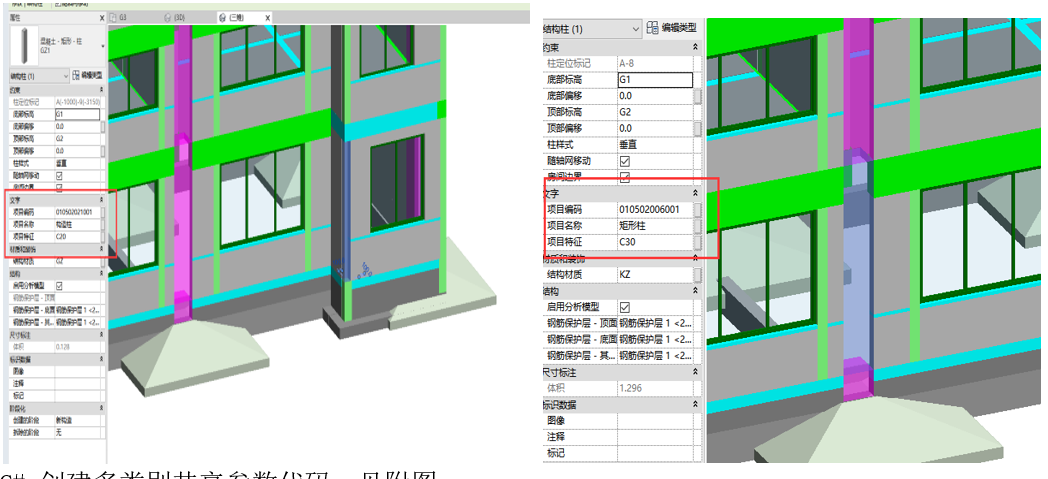

柱类别定义，将钢筋混凝土柱图元的项目编码赋值为010502006开头的十二位的编码；构造柱图元的项目编码赋值为010502021开头的十二位的编码。见附图。

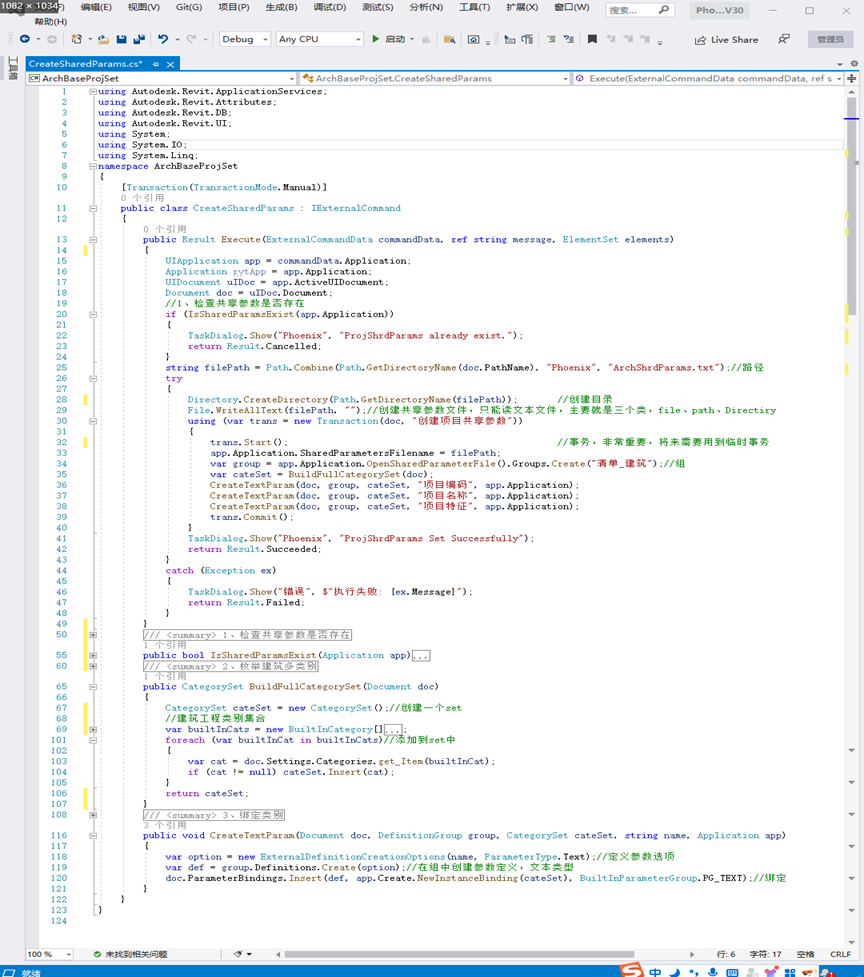

C# 创建多类别共享参数代码，见附图

二、合法性检查

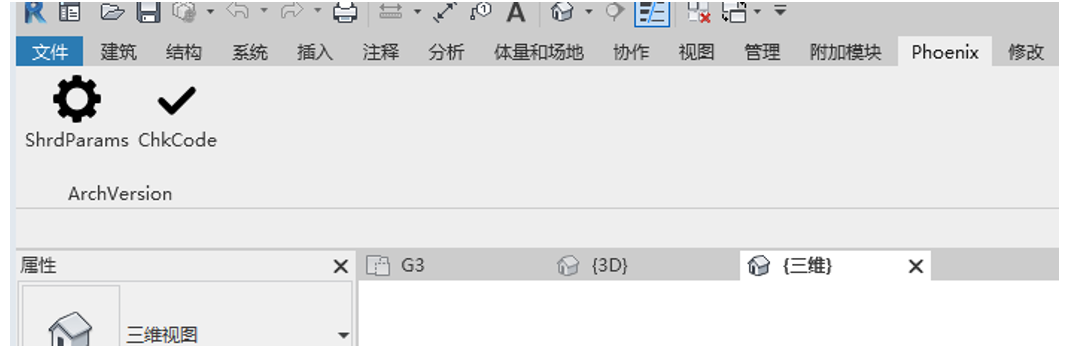

由于模型图元数量比较大，利用C#语言快速检查所有的图元是否都被赋值，通过合法性检查，保证模型图元都被赋值。创建多类别共享参数、合法性检查的Ribbon界面，见附图。

三、几何剪切关系调整

（1）结构柱与基础联系梁

《标准》结构柱工程量计算规则中，柱高：柱基上表面至柱顶之间的高度，当基础连系梁与结构柱相交时，需要切换连接顺序，保证结构柱体积符合《标准》的要求。

（2）结构柱与建筑墙

《标准》砌体工程量计算规则中，按设计图示尺寸以体积计算，扣除门窗洞口、嵌入墙内的柱、梁、板等所占体积。当结构柱与建筑墙相交时，需要连接几何图形，保证建筑墙体积符合《标准》的要求；

（3）构造柱与基础连系梁、楼层钢筋混凝土梁

《标准》构造柱工程量计算规则中，柱高：非通长构造柱高度，自其生根构件的上表面算至其锚固构件的下表面，当构造柱与基础连系梁、楼层钢筋混凝土梁相交时，需要切换连接顺序，保证构造柱高度符合《标准》的要求；同时砌体嵌接部分(马牙槎)并入构造柱内。

（4）结构墙与基础连系梁

《标准》结构墙工程量计算规则中，墙高：墙基上表面至墙顶之间的高度，需要连接几何图形，保证结构体积符合《标准》的要求；

（5）结构墙与楼层钢筋混凝土梁

《标准》结构墙工程量计算规则中，墙高：墙基上表面至墙顶之间的高度，需要连接几何图形，保证结构体积符合《标准》的要求；

（6）建筑墙与楼层钢筋混凝土梁

《标准》砌体工程量计算规则中，按设计图示尺寸以体积计算，扣除门窗洞口、嵌入墙内的柱、梁、板等所占体积。当楼层钢筋混凝土梁与建筑墙相交时，需要切换连接顺序，保证建筑墙体积符合《标准》的要求；

（7）建筑墙与楼板

《标准》砌体工程量计算规则中，按设计图示尺寸以体积计算，扣除门窗洞口、嵌入墙内的柱、梁、板等所占体积。当楼层钢筋混凝土梁与建筑墙相交时，需要连接几何图形，保证建筑墙体积符合《标准》的要求；

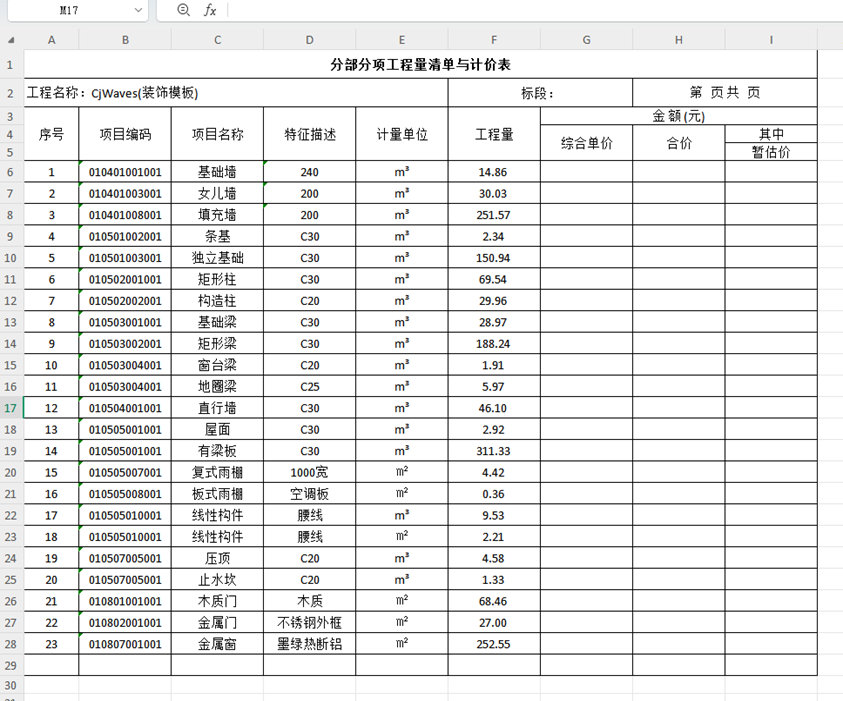

四、工程量报表展示

注：此表中项目编码为《标准》2013版

参考文献
[1]《建筑工程计量与计价实务》李文娟。—北京；北京理工大学出版社，2015.3；

[2]GB/T50854-2024《房屋建筑工程与装饰工程工程量计算规范》。
