在水利设计中，河道横断面设计是设计人员绕不开的关键环节，它决定了河道的设计思路、整治方案并为工程量计算提供依据 。 传统设计流程依赖于CAD绘图 + Excel统计，效率低下、出错率高，而且难以适配复杂地形变化。随着数字化浪潮的推进，Civil 3D成为越来越多水利设计单位采用的核心工具。 本篇文章将结合实操流程，讲解 Civil 3D 在河道横断面设计中的技术要点，让你用得更专业。
01
什么是“河道横断面”？为何如此重要？
河道横断面是垂直于河道主流方向剖切的剖面图，是反映河道地形、水位、结构物布置等的主要依据。它在以下几个方面发挥重要作用：
水力计算：计算建前及建后水位的依据
结构设计：确定堤防、护岸结构
工程量计算：填挖方量、支挡工程量、护砌面积等
图纸表达：横断面图是表达设计意图的重要组成部分
在 Civil 3D 中，我们可以基于地形数据、装配、路线等自动生成高精度横断面图，并可进行动态更新与批量出图，大幅提高设计效率。
02
为什么“横断面建模”是数字化河道设计的关键突破口？
在传统CAD流程中，横断面图往往是：
静态绘图产物、设计意图难以表达、图面和工程数据割裂、工程量需另行统计。
而在 Civil 3D 中，横断面是构成整个“可计算模型”的关键单元之一。
它不只是表达坡率或水位线的图示，而是与以下要素高度耦合的“工程对象”：
对象 | 作用 |
Surface 曲面 | 生成原地面及开挖面 |
Alignment 路线 | 河道控制轴线，用于布设采样线 |
Profiles 纵断面 | 获取路线原地面信息，创建水位纵断面和设计纵断面 |
Assemblies 装配 | 设计河道的典型断面，可以添加“三目标”，进行数据联动 |
Corridors 河道模型 | 添加平、纵、横数据，创建河道模型，是横断面图数据源 |
Sample Line 采样线 | 河道模型指定桩号的切面 |
Section View 横断面 | 可视化剖面视图，可叠加设计结构 |
Quantity Takeoff 工程量 | 提取横断面积与体积的基础 |
Civil 3D实现的是“模型驱动设计”。横断面不是结果，而是构建数据链路的关键节点。
03
建模不等于点命令：横断面设计前的“逻辑布局”
专业设计人员最容易忽视的一件事是：盲目下手做装配、建模，而没有进行“建模布局”规划。
设计前应先回答以下几个问题：
1、原始地形数据质量是否真实反应原地貌？
三角网是否异常？是否存在异常高程点？是否没有显示河槽地形？
2、是否需要在典型断面（装配）上添加“三个目标”？
是否涉及开挖回填的？平距是否不是固定宽度？高程是否跟随纵断面调整？
3、断面标签样式是否满足设计审查标准？
断面高程标注、长度标注、显示格式是否符合行业制图标准。
04
Civil 3D 横断面建模的工程要点
1、建立真实的地形曲面
地形曲面的建立是第一步，也是关键的一步。地形曲面建立的不准确，会直接影响到挖填方量，和设计断面的准确性。

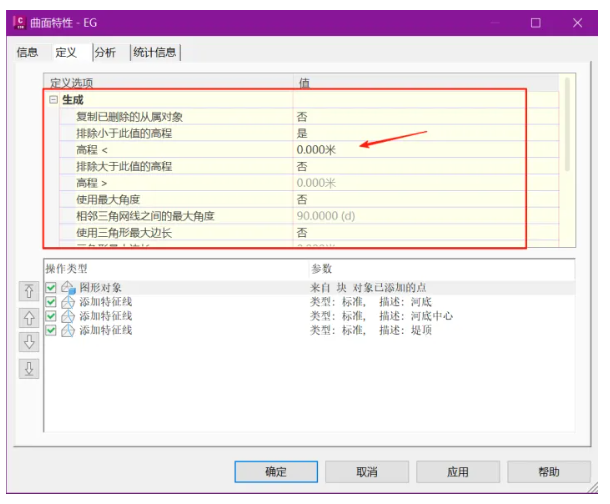

通过排除小于（或大于）某数值的高程，批量删除错误点：
通过添加特征线还原真实的原状河底：

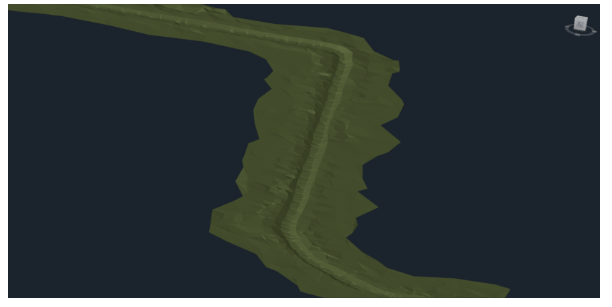

△未添加特征线，河底曲面异常

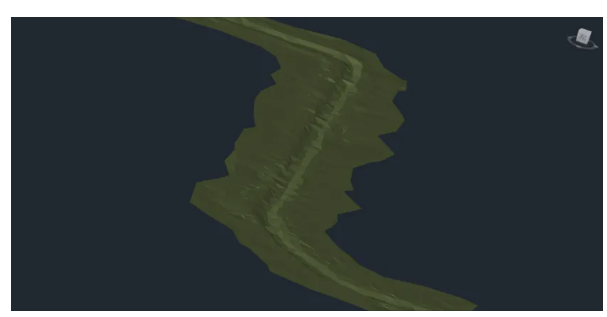

△添加特征线，还原真实河底轮廓
2、在典型断面（装配）上根据项目需求添加“三个目标”
涉及开挖回填的，建议添加曲面目标；
涉及宽度随着平面线路调整的，建议添加偏移目标；
涉及高程随着设计纵断面调整的，建议添加高程目标。

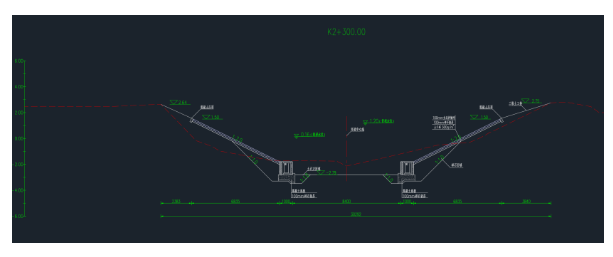

3、定制断面标签样式满足设计审查标准
标签的定制是一个繁琐且需长期积累的过程，如果有一个自己的样本复用，可以节约很多工作。在样板里的标签样式基础上更改字体、文字和颜色等，以满足出图要求。

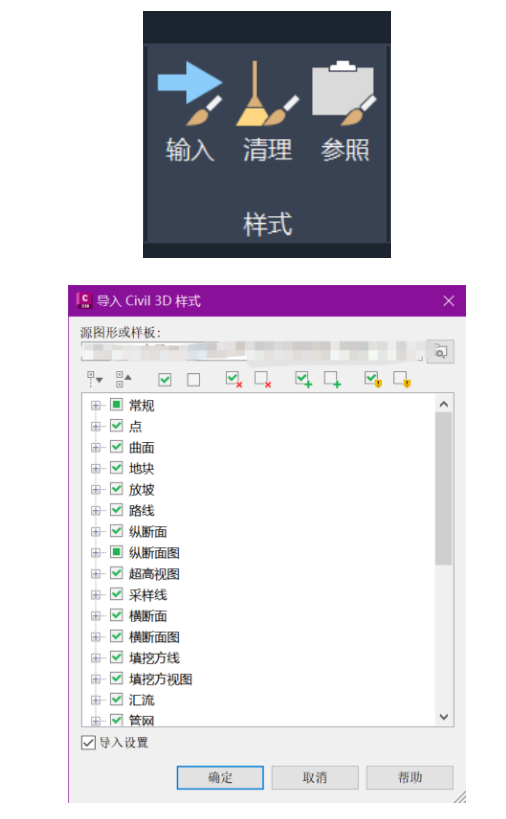

关于样板：样板文件储存了对象样式及标签样式，通过样板的导入导出，以节约定制样式的时间。
05
反思：横断面建模不是技巧，而是工程建模策略
你可以熟练掌握 Civil 3D 的命令，但如果缺乏工程建模思维，只是在“点按钮”，而不是在“做模型”。
会建模 ≠ 懂工程
模型完整 ≠ 数据有价值
会画图 ≠ 能交付
专业的设计人员需要做的，是搭建一个可回溯、可计算、可再利用的数字设计资产体系。横断面，就是其中的骨架。
横断面不是一张图，而是数字化水利设计的核心接口。
Civil 3D 的本质，不只是“画图工具”，而是一个联动式设计系统：每条采样线、每个剖面图、每一份工程量，都能实现可视化、结构化、可复用。
如果你正处于水利设计的上升阶段，不妨花时间掌握它。
