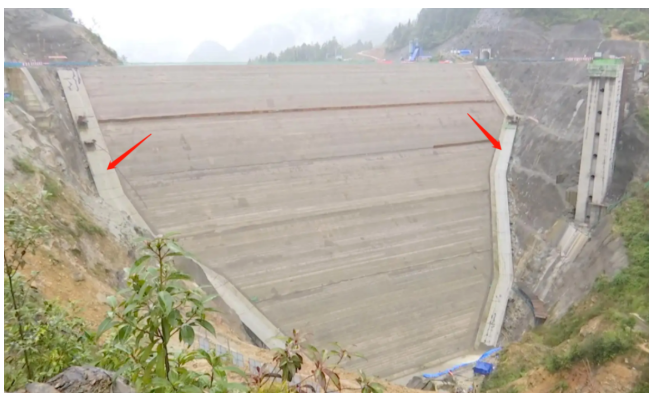

混凝土面板堆石坝中布置在面板周边、坐落于地基上的混凝土结构，又称垫座。趾板通过设有止水的周边缝与面板连为一体，形成坝基以上的防渗体，同时又与经过基础处理后的基岩连结，封闭地面以下的渗漏通道，从而使上、下防渗结构连为整体。其主要作用除防渗外，还作为基础灌浆的盖板和面板的基座。可以说趾板设计是混凝土面板堆石坝设计中的的关键一环。常规的趾板设计大部分是利用CAD进行设计：先根据地形和地质情况确定趾板轴线，然后进行剖面的设计。该工作流可以应付项目的前期工作。但设计人员往往会因为疲于对平、纵、横进行对应，而不能找出最优化的那根趾板轴线，同时一旦进入后期设计，尤其是施工图设计，利用CAD进行设计将会变得非常繁琐，特别是在绘制趾板与面板的夹角位置关系时出错率会比较高。
因为趾板在空间上是三维的结构。首先平面上，趾板的轴线并不是一条简单的平直轴线；在高程上，趾板也会有坡度的变化。并且在转弯段，趾板一般是异形结构。如果要清晰地了解趾板结构，可以利用CAD进行趾板三维建模。但上述方法首先需要有一定的CAD建模基础，更致命的是方案可能会发生调整，并且在施工过程中趾板可能会存在“二次定线”。如果趾板轴线、纵断面或者趾板结构，任意一个环节发生变化。CAD的设计流程就会重新再来一遍。那么有没有一种方法，既可以设计趾板的空间结构，又不惧怕修改呢？在介绍新方法之前我们首先要了解两款BIM软件：Civil3D和Revit。Civil3D和Revit都是面向对象的BIM软件。不同之处在于Civil3D更擅长曲面和线性工程；Revit更擅长建筑和异形结构的建立；Dynamo可以让Revit在构建三维曲线和异性结构时变得更加轻松。作为BIM软件，Civil3D、Revit和Dynamo都可以进行动态化设计，即一处修改，处处修改。与传统设计思路不同，小哼老师结合实际项目经验，在Civil3D和Revit+Dynamo软件的基础上，摸索出一条动态参数化的新设计思路。

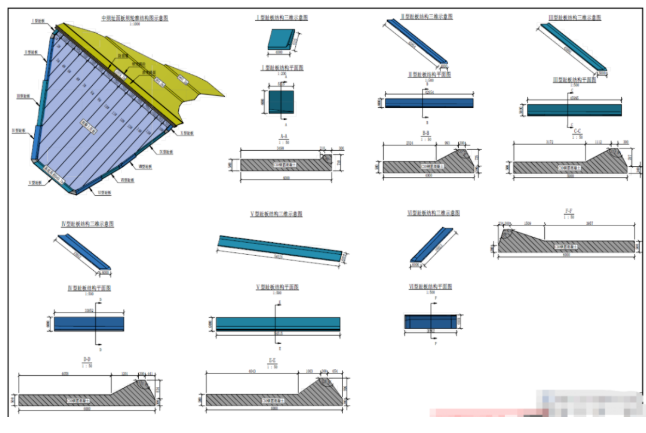

利用Civil3D生成地形曲面。并利用部件编辑器制作趾板和坝体部件，导入Civil3D制作坝体装配并生成坝体模型。充分利用Civil3D动态更新的功能，设计最优趾板轴线。将Civil3D生成的趾板轴线导入Revit中，并利用Dynamo生成线性趾板模型和异形趾板模型。生成的模型可为下一步结构配筋做准备。
