今天小编要给大家讲的小技巧是3D剖切工具，这个小技巧能帮助大家任意剖切模型，看清模型内的元素，大家要认真看哦！

今日份小技巧：3D剖切工具

默认快捷键 ：无（可自行设置快捷键）

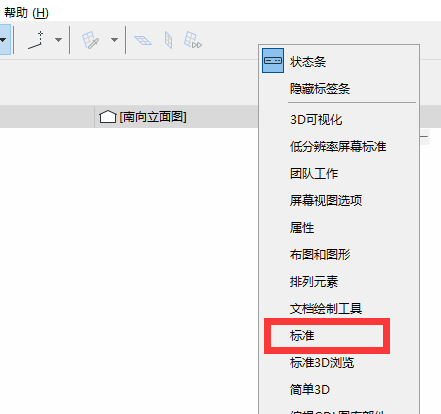

3D剖切工具的具体位置， 在界面上方菜单栏空白处单击鼠标右键，在下拉菜单栏中选择标准。

首先打解ARCHICAD软件，找到我们的模型。界面上方菜单栏下没有3D剖切工具的先调出3D剖切工具。

(剖切工具如上图所示)

(3D剖切工具具体位置如上图所示)

我们点击一下3D剖切工具，在模型界面上下左右会出现一个剪刀符号。

(3D剖切工具剪刀符号如上图所示)

鼠标单击剪刀符号会出现一个剖切面，这时移动鼠标将剖切面移到合适的位置即可，上下左右四个方向都可剖切，可剖切多个面。（PS：剖切时需要将剖切面对着剪刀符号才可进行剖切）

删除剪切面可分以下三种情况：

① 删除其中一个剪切面：鼠标右键单击需要删除的剖切面，然后在下拉菜单栏中选择删除剪切面。

② 删除所有剪切面：鼠标右键单击其中一个剪切面，然后在下拉菜单栏中选择删除所有剪切面。

③ 不删除但是不显示剪切面：关闭3D剖切工具，这样就看不到剪切面了，但是打解3D剖切工具后，剪切面还在。

(删除剪切面具体位置如上图所示)
