今日份小技巧：编辑幕墙面板及幕墙立面形状

默认快捷键 ：无

首先打解ARCHICAD软件，在界面左边找到幕墙工具，点击幕墙工具，绘制一道幕墙，然后打解立面视图，在立面视图中修改幕墙。

( 幕墙工具位置如上图所示)

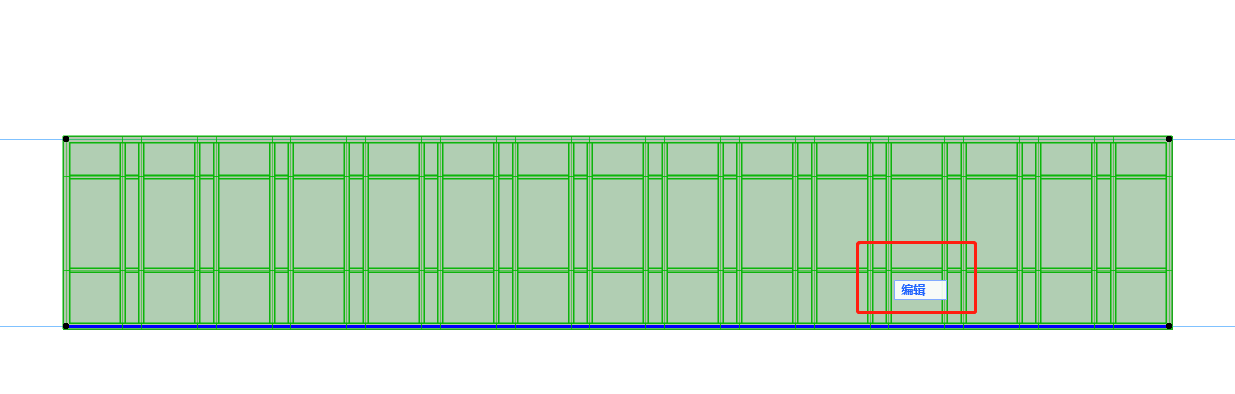

转到立面视图后，我们选择绘制好的幕墙，这时会出现一个 “ 编辑 ” 选项，我们点击这个 “ 编辑 ” 选项。

( 编辑选项如上图所示 )

点击 “ 编辑 ” 选项后，会出现一个 “ 编辑模式 ” 小面板，我们在小面板中选择幕墙设置。

(  “ 编辑模式 ” 小面板如上图所示 )

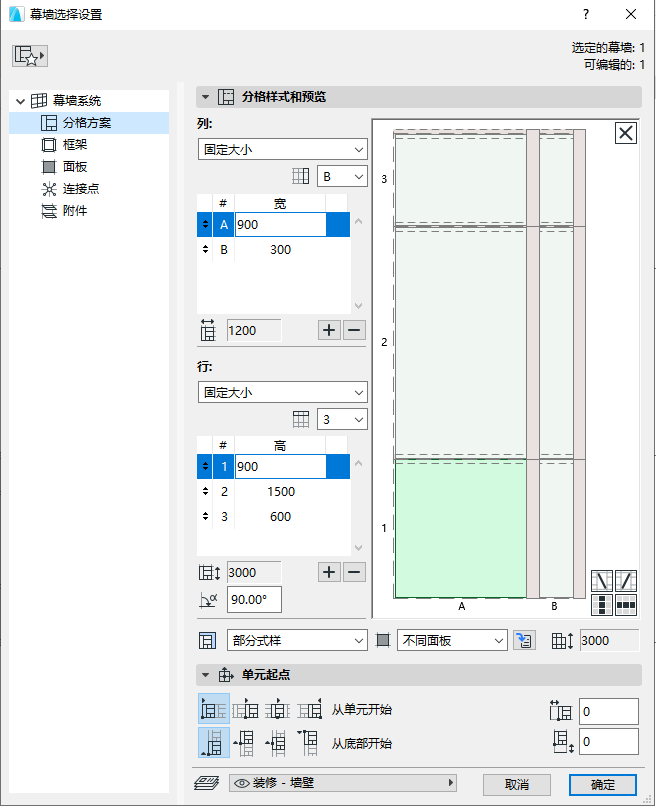

点击幕墙设置后，会出现一个幕墙设置面板，在幕墙设置面板中，我们可以调节幕墙的框架和面板等，但这是整体幕墙的框架和面板的。

如果只是需要改动一小部分框架，就直接选中幕墙，点击 “ 编辑 ” 选项就可以直接移动幕墙的框架就可以改动幕墙框架的布置了。

(  “ 幕墙设置 ” 面板如上图所示 )

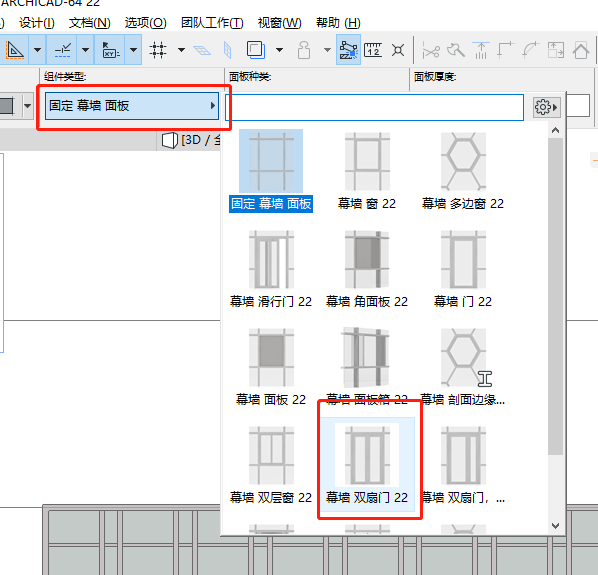

如果需要将其中一块面板改成门，那么我们选中这块面板，然后在界面上方菜单栏中找到 “ 组件类型 ” ，在组件类型下拉菜单栏中选择门的面板类型，这样门就做好了，门的高度和宽度是用幕墙框架来分割的，分割出来的面板多大，门就多大。

(  “ 组件类型 ” 位置如上图所示 )

如果我们要改变幕墙的立面形状，就将 “ 编辑模式 ” 小面板中的 “ 清单栅格 ”前面的眼睛打解，然后点击幕墙的外边框，就可以修改幕墙的形状了。

(  “ 编辑模式 ” 中 “ 清单栅格 ” 位置如上图所示 )
