Cad中的引线标注可以分为快速引线和多重引线，多重引线功能是引线QLEADER(LE)功能的延伸，它可以方便地为序号标注添加多个引线，可以合并或对齐多个引线标注，在装配图、组装图上有十分重要的作用。
说了那么多，总结一句话就是多重引线比快速引线更强大！

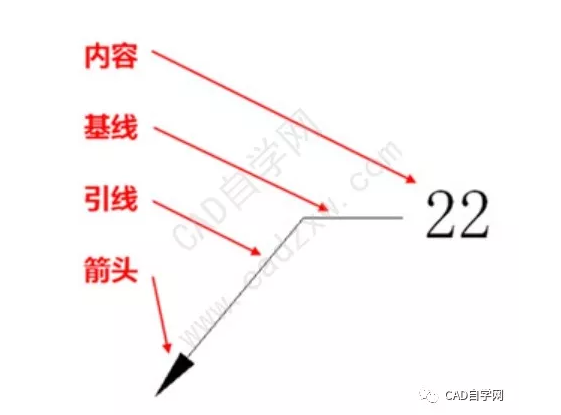

在介绍引线之前我们先通过一张图片看下引线结构：
不管快速引线还是多重引线，他都有箭头、引线、基线和内容组成。

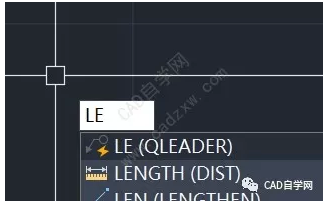

首先我们简单介绍下快速引线，快捷键：LE。
Le回车；
我看可以看到两个操作，一个是直接画引线，一个是引线设置。

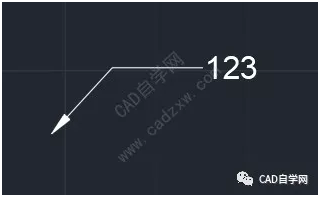

如果我们执行第一个操作后，首先指定第一点确定箭头位置，第二点确定引线长度和位置，第三点确定基线长度，然后空格，输入引线内容，回车两次（enter）。

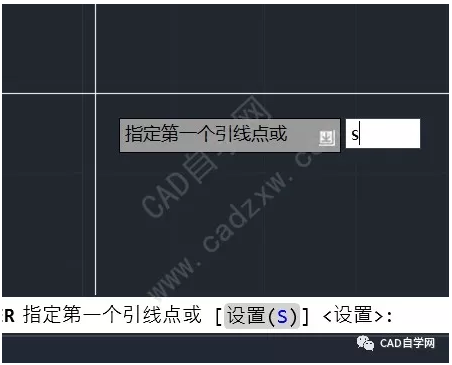

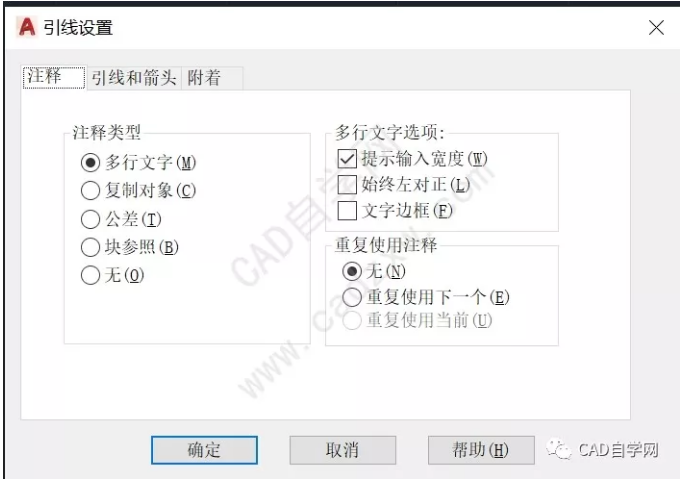

如果你对引线不满意，我们还可以输入s设置引线样式；
接下来就是三个选项设置，这里不展解讲解了，不会的话留言。

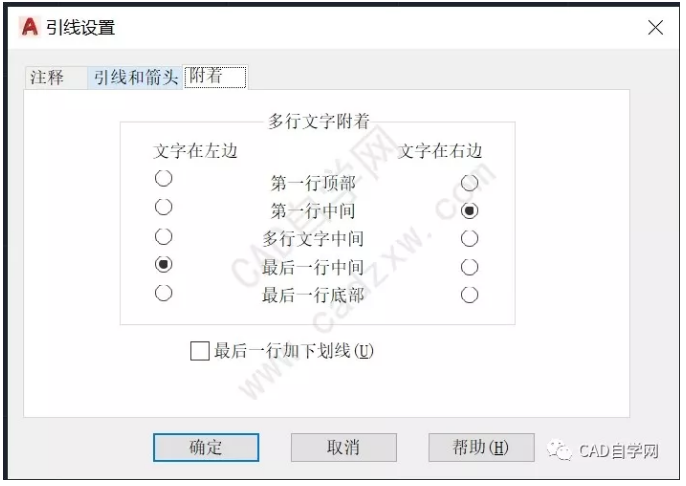

注：附着就是多行文字的位置，分文字再左边还是右边，如图设置文字在左边：最后一行中间和文字在右边：第一行中间效果。
其次我们介绍一下多重引线，他的快捷键是:mld。
输入mld后指定箭头位置和基线位置，输入引线内容即可确定引线，他的所有设置都是通过多重引线样式进行设置，快捷键是：MLS。
这里我就不再相信讲解了，内容太多，了解引线结构后这些都很容易理解，自己动手试一下即可看出效果，又不懂的留言，我单独发文章讲解。
多重引线的厉害之处可能就是他的添加、删除、对齐和合并引线功能了。
下面我们以一个实例来进行讲解多重引线以及多重引线的对齐等。
绘制之前先设置多重引线样式

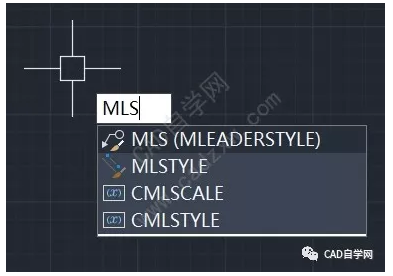

1、命令栏输入MLS回车；

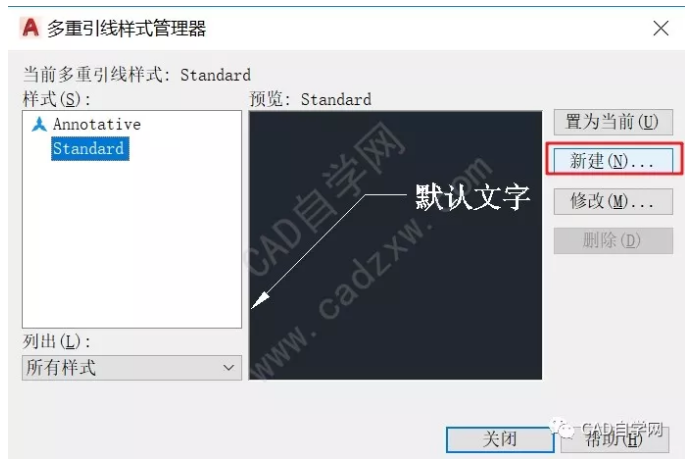

2、选中默认Standard样式，再此基础之上新建一个样式；

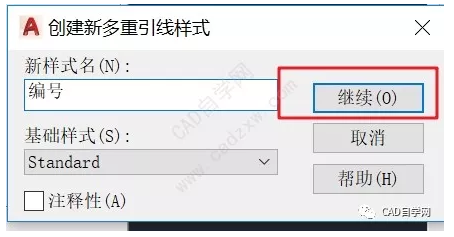

3、命名编号，继续；

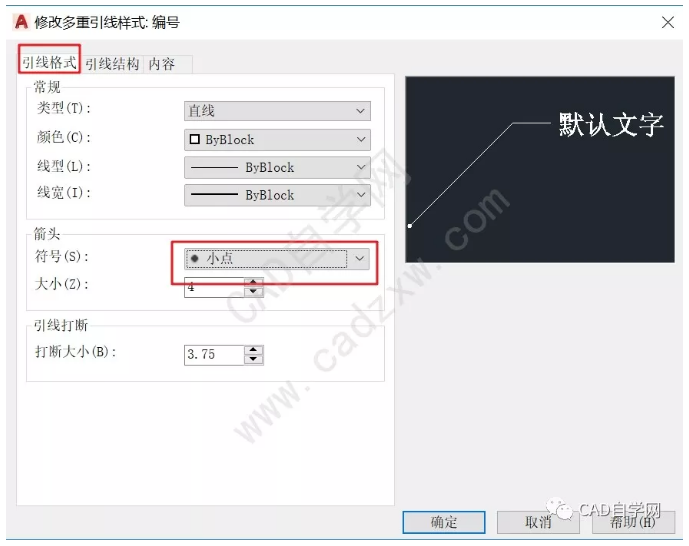

4、修改引线格式中箭头为小点；
修改引线类型为块，块源为圆后确定；

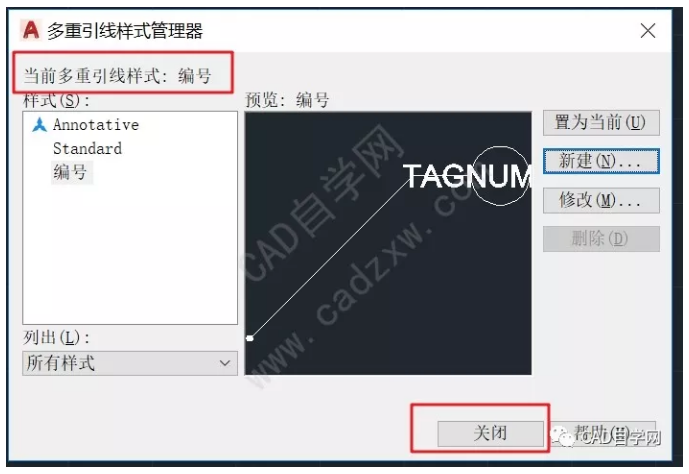

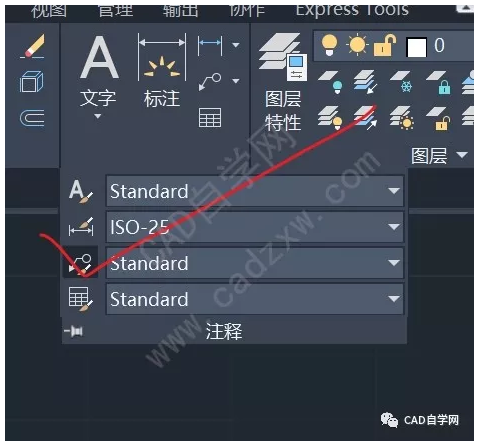

5、当前引线样式为编号，点关闭；
绘制引线

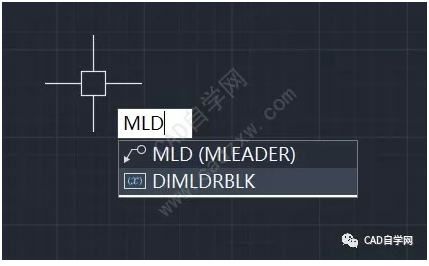

1、命令栏输入MLD回车；

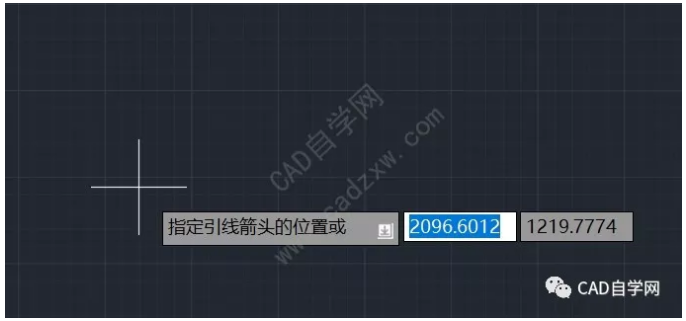

2、提示指定引线箭头位置，指定即可；

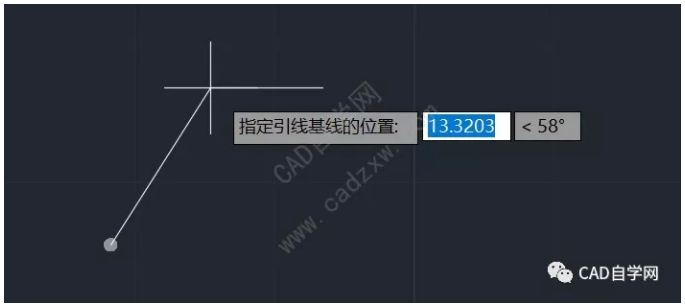

3、提示指定引线基线位置，指定即可；

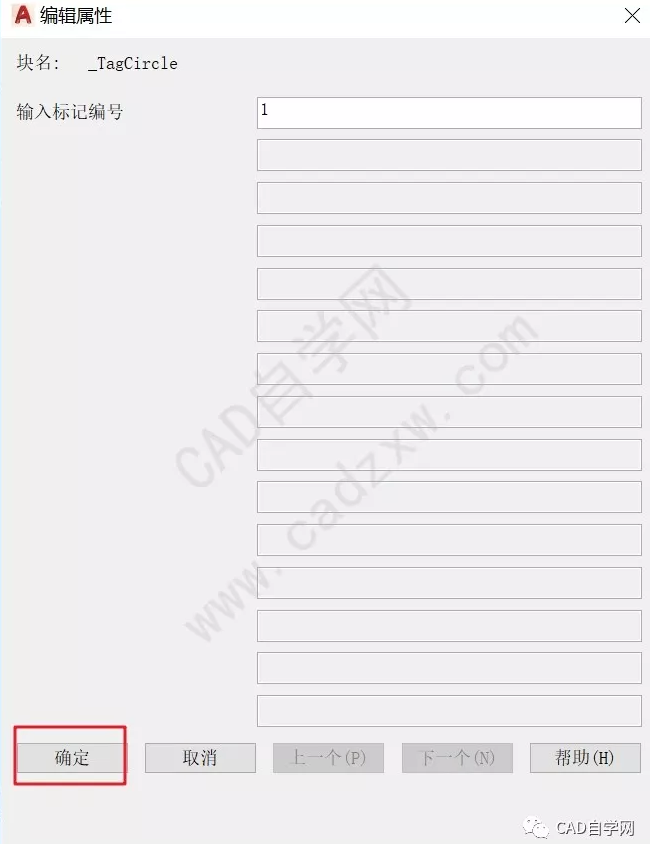

4、弹出编辑属性对话框，输入标记编号1，确定；

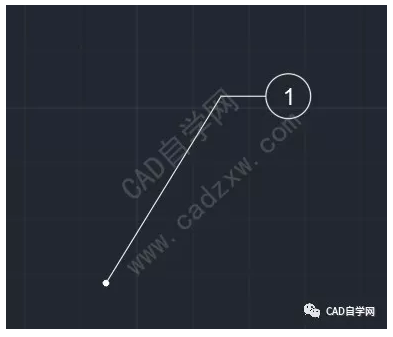

5、编号完成。
注：如果你觉得标注的编号不对齐，还可以自动对齐。
感觉说的有的点长，应该算是快速引线和多重引线的科普吧，有具体细节不会用的欢迎到交流群探讨。
