模型导入
在本教程中，主要介绍3种模型导入方式，第一种为建筑学专业建模常用的SketchUp软件模型导入，第二种为BIM建模软件REVIT模型导入，第三种为ECOTECT自建模型。
SketchUp模型

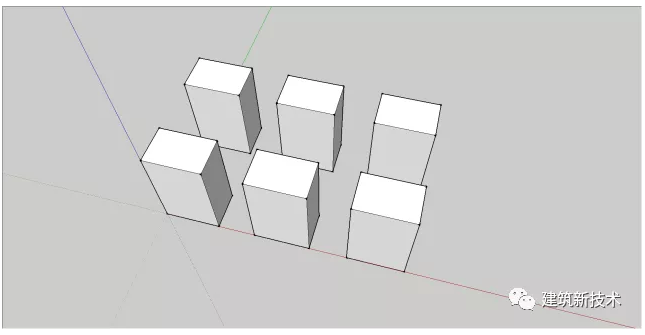

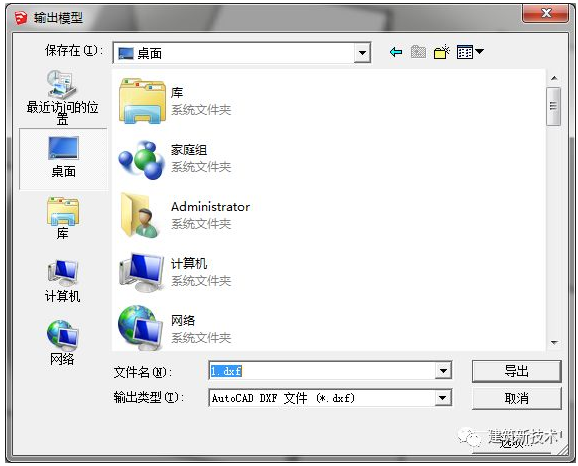

SketchUp输出模型
首先介绍将SketchUp模型导入ECOTECT，将模型输出为dxf或dwg格式，该格式为ECOTECT可接收的文件数据格式。
ECOTECT软件界面
打解ECOTECT，主界面主要分为菜单栏、界面选项卡、命令栏、可视化界面和其他编辑界面。

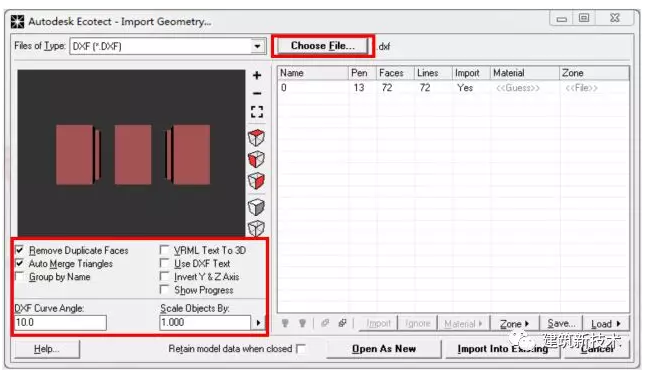

导入模型界面

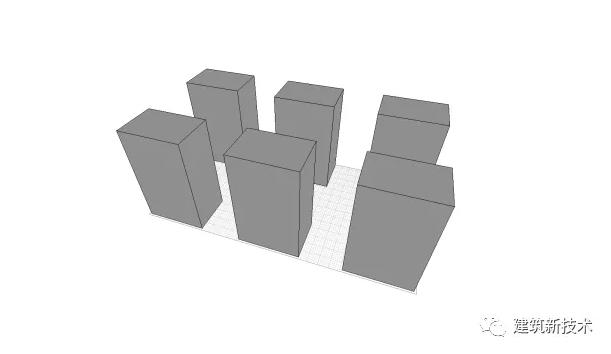

导入后模型
在菜单栏选择“File”，点击“Import”后选择“3DCADGeometry”，点击“choosefile”选择导出的dxf文件，界面左下角设置导入参数，注意：勾选“自动合成三角形”（AutoMergeTriangles），否则模型导入后会有较多乱线。

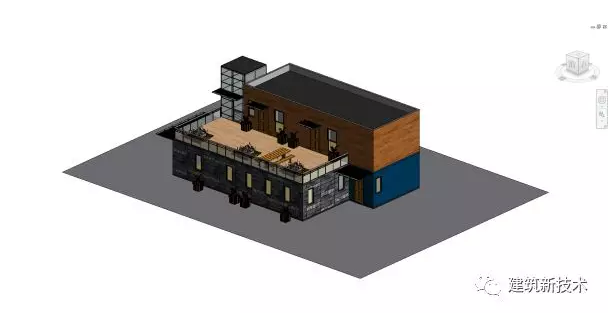

REVIT模型

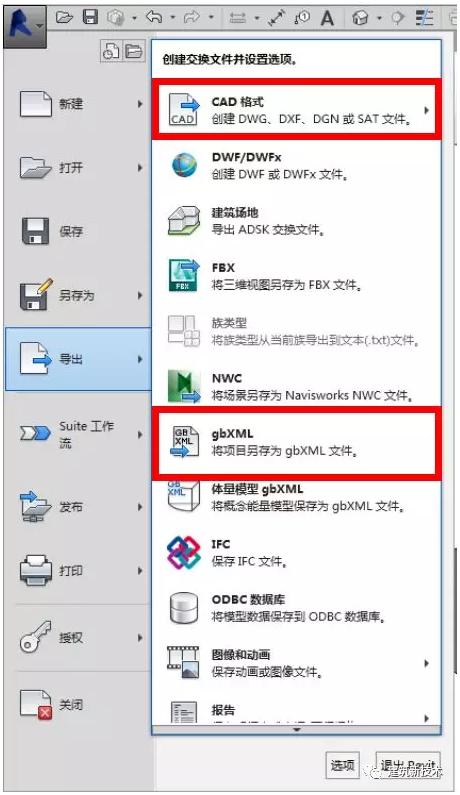

导出方式

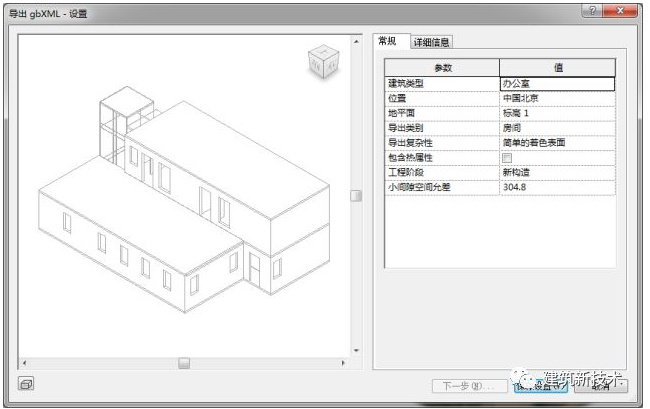

gbXML导出设置界面
下面介绍BIM建模软件REVIT与ECOTECT模拟软件之间的几何模型关联方法。ECOTECT可识别的数据格式有两种，一种是和SketchUp导入时相同的dwg或dxf格式，另一种是gbXML格式文件。
dxf导出方式不再赘述，gbXML导出弹出导出设置界面，此时需注意REVIT模型需设置室内房间，否则导出无效。
导入gbXML

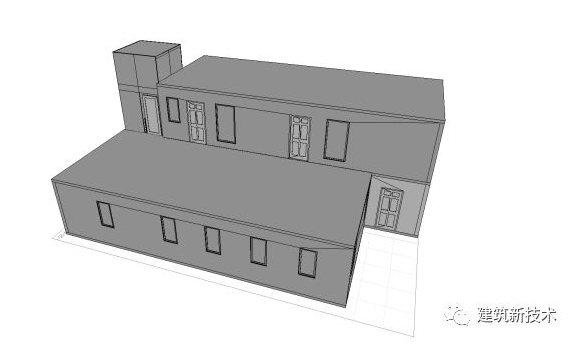

导入后模型
打解ECOTECT，在菜单栏选择“File”，点击“Import”后选择“Model/AnalysisData”，弹出导入设置界面，将文件类型设置为gbXML，选择我们刚才导出的对应文件，导入后模型如图所示。

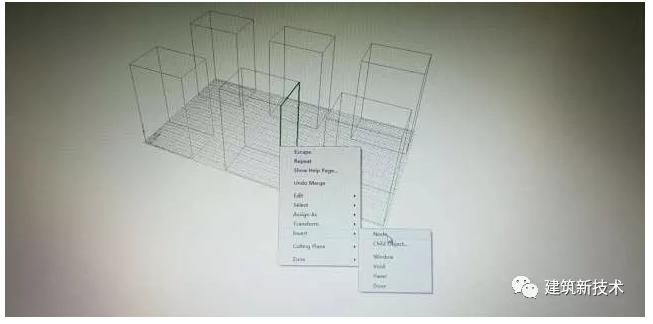

编辑界面
手动编辑建模
ECOTECT软件也可进行建模操作，在界面左边界面选项卡中选择“3DEDITOR”，进入编辑界面，可通过使用该界面左侧编辑工具或在已有建筑面上点击鼠标右键从而对其进行加门加窗等编辑工作。与其他建筑建模软件具有良好的交互性是ECOTECT的一大优势，其建模便捷性也远不如在其他常用建模软件中方便，因此笔者建议在建模软件中建好模型直接导入，可在ECOTECT中对模型进行编辑稍作修改，比较方便。
