一、引言
随着经济发展水平的提高、设计方法和设计理念的革新，建筑幕墙工程逐渐从简约化和整齐化向着多元化和复杂化的方向发展。而当前的二维图在建筑幕墙工程中的许多方面已逐渐不能满足需要,比如幕墙的方案设计、技术交底、施工精细化管理等。
基于BIM技术的可视化设计,能快速有效的传递设计方案以及技术交底,提高了协作方的沟通效率，为施工精细化管理提供技术支持,减少了因设计失误返工带来的经济损失。
二、工程概况
▲BIM实施
建设单位：深圳市建筑工务署工程管理中心
BIM咨询单位：上海市地下空间设计研究总院有限公司
监理单位：深圳市京圳工程咨询有限公司
施工总承包单位：深圳市鹏润达市政工程有限公司
设计单位：中外建工程设计与顾问有限公司
幕墙单位：深圳广田集团幕墙分公司

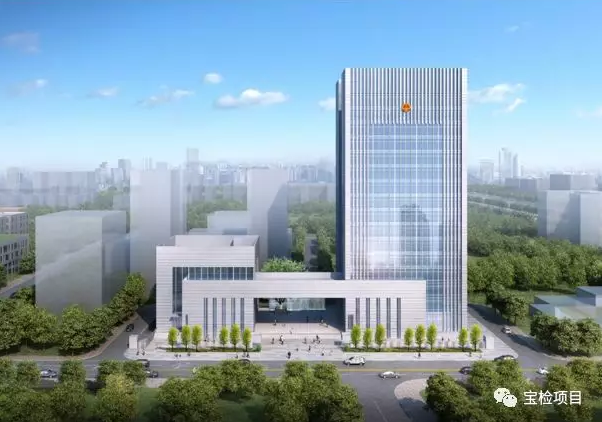

深圳市宝安人民检察院综合业务大楼，该项目位于深圳市宝安区建安一路，东北侧为区人民法院审判综合楼，东南侧为区人民检察院大楼，西北侧为龙井二路，交通便利。
总建筑面积27553.64平方米,包括地下室、1栋主楼、1楼副楼、连廊及门扇,其中：主楼地上16层，建筑面积15443.84平方米；副楼地上3层，建筑面积2680.68平方米；连廊建筑面积227.84平方米,地下室3层，建筑面积9161.28平方米，主楼幕墙立面高度73m。
本项目中连廊、玻璃、石材交接部位是本幕墙工程的重难点，连廊连接两栋建筑，且外立面由玻璃、石材幕墙交错布置，交接部位多，通过绘制交接部位的详细节点，通过可视化技术研究方案的可行性，为方案的优化与现场施工提供便捷的三维观察；通过BIM模型结合动画演示，为现场工人演示主要幕墙系统、重点难点部位施工工序，便于工人后续施工，保障施工质量。
三、全过程BIM技术应用
我司采用BIM技术辅助施工。主要包括：施工图专业BIM模型、BIM模型多专业碰撞检查、辅助工程量计算、重要及复杂节点出图、吊篮专项施工方案模拟动画、幕墙外观方案展示漫游动画、5D施工进度模拟动画、主要幕墙系统工艺安装模拟动画、竣工BIM模型、BIM成果资料整理及交付等。目前为止，我司已经完成下列4个方向的BIM技术应用。
1、BIM出图（平面图、立面图、大样图）
深化BIM模型，消除碰撞，形成施工BIM模型，并将严格按深化后的BIM模型指导现施工。
在方案发生变更时,传统二维出图,需要修改相关联的平立面节点等大量的图纸,因为是人工修改,遗漏在所难免,所以经常会出现平立面对不上、大样节点对不上,或者竣工验收资料根本就是变更前方案图纸等等问题。
BIM出图的优势在于平立面图纸以及模型的联动性,一致性。能有效避免上述问题,并在方案发生变更的同时,快速输出新的全套施工图。

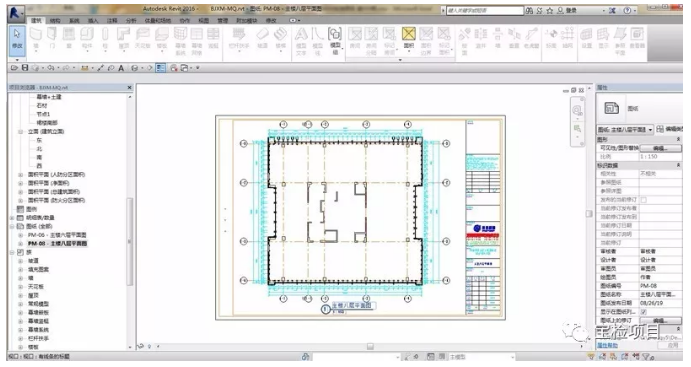

▲平面图

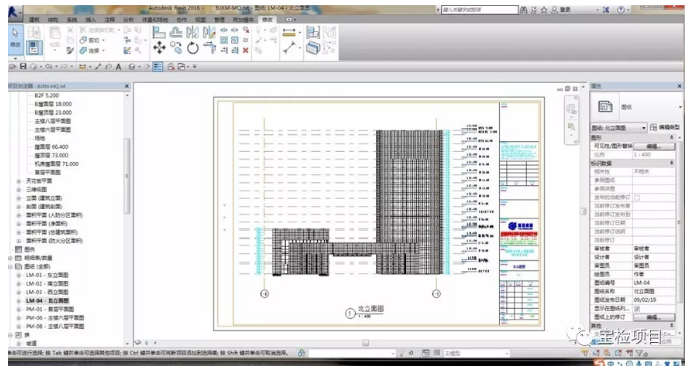

▲立面图

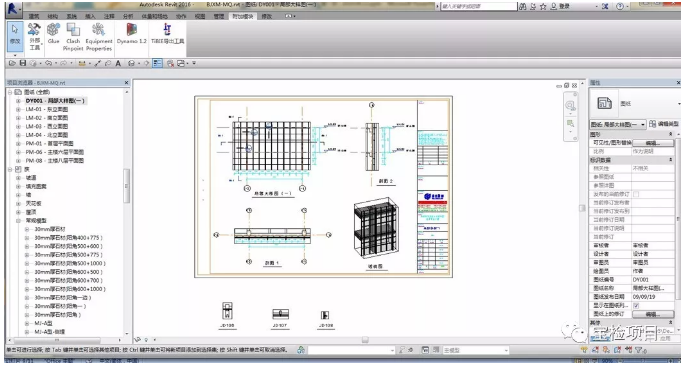

▲大样图
2、碰撞检查:多专业合模检查，形成碰撞检查报告,提前协调变更,减少返工
利用已经搭建完成的模型和碰撞检查软件，对幕墙与土建、通风、灯光等专业之间进行各种错漏碰缺的检查，并导出碰撞检查报告，提出设计优化建议。
传统工作方式,基本没办法做碰撞检查,各专业间会不会发生干涉,全凭经验或者发生干涉后再协调变更。浪费人力物力不说,还影响整个工程工期。
BIM技术使得多专业间碰撞检查变得轻而易举,将各专业图纸以三维模型方式展现并合并在一起,专业间界面重迭处衔接清楚，干涉情况一目了然，将后续施工过程可能发生的碰撞问题提前暴露出来,提前解决问题。一方面可以提高设计单位的设计质量，另一方面避免在后期施工过程中出现各类返工引起的工期延误和投资浪费。

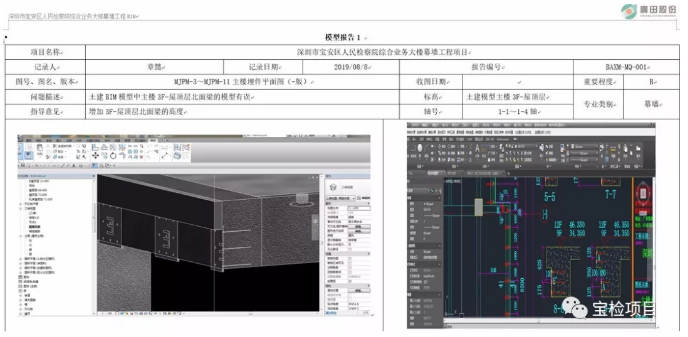

▲埋件超出梁位置

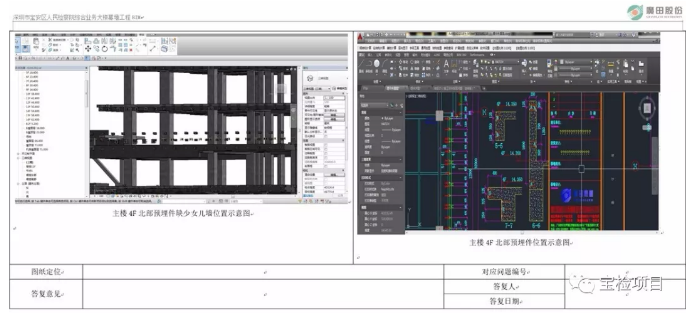

▲土建缺少女儿墙,埋件无法安装
3、漫游动画:幕墙外观方案展示
采用虚拟仿真技术展示幕墙方案,及时调整优化,保障幕墙竣工效果。
传统二维图纸根本没办法展示项目完成效果,一般做法是使用3Dmax建立方案外观模型,然后渲染成效果图或者动画.此种方式的缺陷是,效果图的制作是偏离实际并有修饰成分的,往往竣工效果和效果图是完全不同的,只能起到一定的参照作用。
BIM技术通过中间文件格式,和虚拟场景软件结合,能单向联动传递到虚拟场景软件中,生成虚拟漫游场景动画.方案变更时,只需要更新中间文件,就可以快速变更虚拟场景中的外观方案.低成本制作、高效率修改、有效输出最新方案展示漫游动画。
4、4D施工进度模拟动画
利用四维施工模拟相关软件，根据施工组织安排的施工进度计划安排，在已经搭建好的模型的基础上加上时间维度以及用工、费用等信息，制作可视化进度计划（分区分段），即四维施工模拟。一方面可以指导现场施工，另一方面为建筑、管理单位提供非常直观地可视化进度控制管理依据。
接下来我司将继续展解以下BIM应用:
1.BIM输出材料明细表辅助工程量计算及成本核算。
2.制作施工措施方案模拟动画,直观研究施工措施方案的可行性。
3.制作主要幕墙系统工艺安装模拟动画,使得施工交底实现三维可视化,提高交底质量,保障施工安装质量。
4.竣工BIM模型、BIM成果资料整理及交付等。根据实际施工,将材料实际信息添加到BIM模型上,完成创建包括材料的生产商、型号、尺寸、参数等全面信息的BIM竣工模型，建立BIM信息电子工程档案资料库,统一存档,为业主的运维服务提供数据支撑。
四、总结及展望
本项目幕墙工程2019年5月1日解始进场施工,预计2020年10月30日前完成竣工验收,总工期549天.我司将全过程应用BIM技术，与各专业BIM团队协调合作，致力于提高项目管理水平，实现精细化管理,精益建造，打造完美履约，解创BIM应用新领域。
BIM不仅是一类软件，更是一种新的思维方式。幕墙行业的发展趋势是信息化程度更高、更加透明化，未来的设计趋势将由二维走向三维，达到一个新的阶段。
相信随着我国幕墙行业的日趋成熟以及人们对建筑美学的更高追求，BIM软件的应用将成为主流，应用的空间将更大，前景不可限量。
（本文来源：广田集团宝安检察院综合业务大楼幕墙项目部，转载请注明出处。）
