关于梁加腋

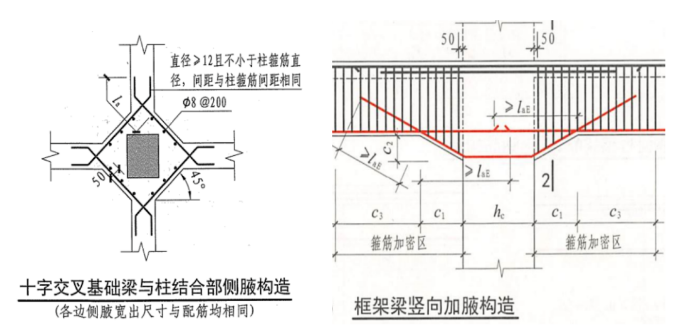

    梁加腋通常有梁柱水平侧腋、梁梁水平侧腋、梁柱下加腋、梁柱上加腋等；

    水平加腋是为了改善梁柱偏心过大而引起的节点核心区抗震性能，即提高节点核心区的承载能力和能量耗散的能力；竖向加腋为了尽可能满足建筑物的净空要求以及有效地解决梁支座处配筋过大的难题。

    在我们常见的梁加腋的相关业务中一般会遇到以下几大难点：

    1.判断条件复杂；

    2.分布筋，加腋筋转角缩尺配筋计算；

    3.梁加腋钢筋需要考虑缩尺配筋，梁的垂直加腋，一般可以在平法表格中输入，梁的水平加腋需要在其他钢筋中手算完输入；每个人可能输入都不一样，造成钢筋信息无法统一；

    4.装修无法计算。

    那么梁加腋部分的工程量如何处理呢？

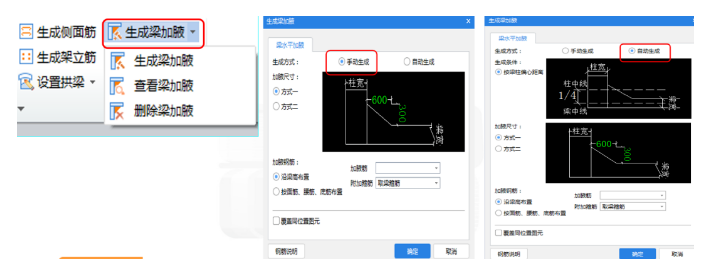

    广联达BIM土建计量平台GTJ2021在GTJ2018的基础上进行功能优化，在梁构件二次编辑下新增“生成梁加腋”功能，可处理梁柱水平加腋；支持按梁柱偏心距离生成条件，满足大部分图纸需求，操作步骤如图所示：

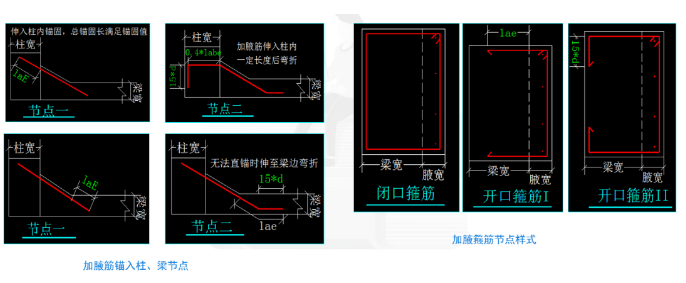

    并内置计算节点，加腋筋、箍筋、关联构件计算准确。

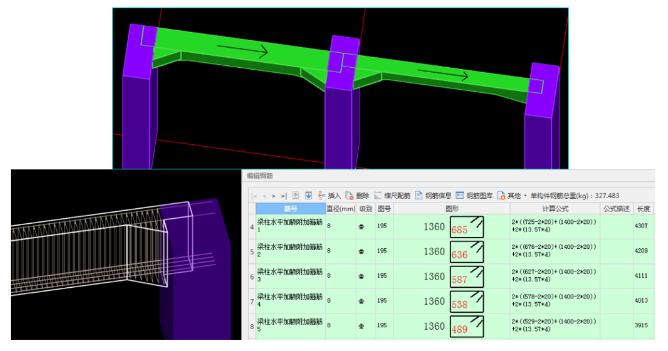

    汇总计算，可以查看钢筋三维，配合编辑钢筋核查工程量。

    关于板加腋

    板加腋结构常用于大跨度的地下室，顶板由框架梁、带斜腋的现浇板构成，不设置次梁。该结构具有可承受大荷载、加大地下室净空高度，提高使用空间的特点。那么板加腋的业务有以下几大难点：

    1.加腋量级大，变通或手工计算加腋钢筋、加腋体积、模板面积、天棚装修非常耗时。

    2.板底筋遇到加腋时需要断解，伸入加腋内锚固。同一板块内底筋面筋钢筋信息相同时，布置范围却不同。

    3.加腋分布筋缩尺配筋由于加腋面是斜面钢筋需要按其间距在加腋斜面上排布，故每根钢筋长度不同。手工计算时很难根据单根钢筋的实际位置准确计算其长度。

    4.装修无法处理：墙面装修、独立柱装修等装修工程量与加腋部分的扣减无法处理。

    加腋部分，斜面面积的装修工程量较难计算。

    5.横向加腋筋、纵向加腋筋：钢筋信息通常“同板下部钢筋”。由于板钢筋或在板平面图的说明中给出或在平面图中绘制，多跨板配筋相同时钢筋会通长布置，当前需要计算加腋的位置可能与板钢筋计算距离较远，需要反复移动图纸，增加操作时间。

    6.替代构件绘制，工作效率低加腋土建工程量需要用自定义线、异形梁等混凝土构件重新绘制，钢筋、土建分解处理。

    那么软件是如何处理呢？

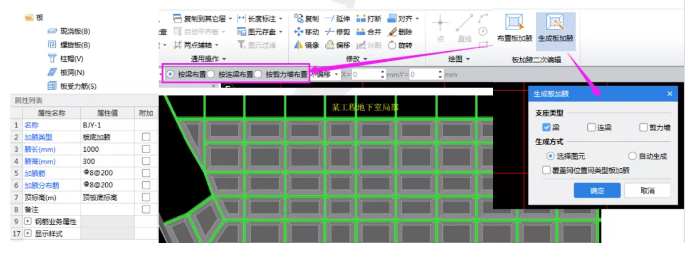

    广联达BIM土建计量平台GTJ2021在GTJ2018的基础上进行优化，增加板加腋构件，支持板面加腋、板底加腋业务；支持单图元绘制、批量绘制，提高建模效率。

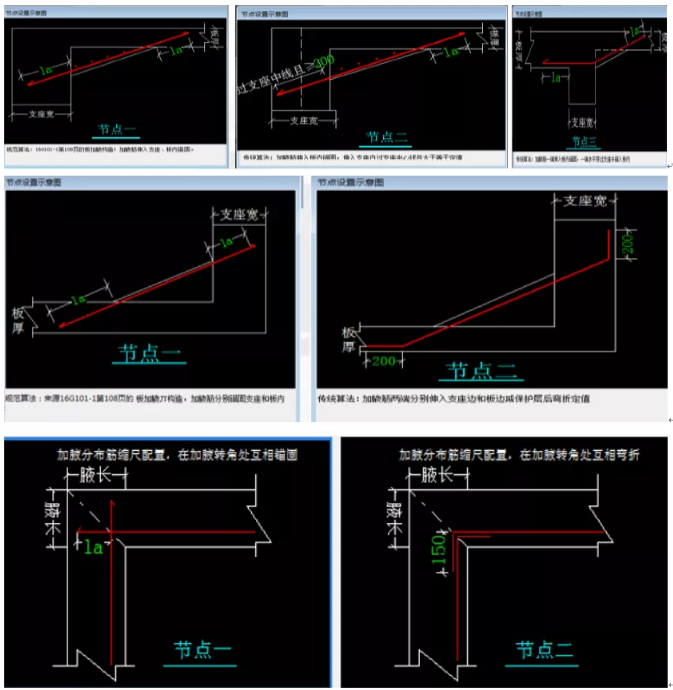

    并且加腋筋锚固提供多种节点，灵活输入，满足大部分图纸要求：

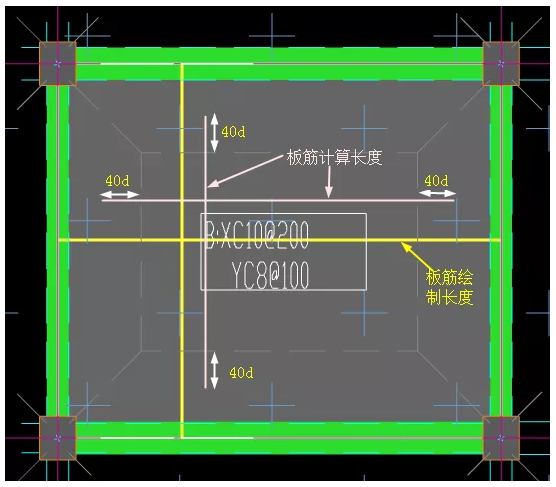

    板筋扣减加腋，计算准确：

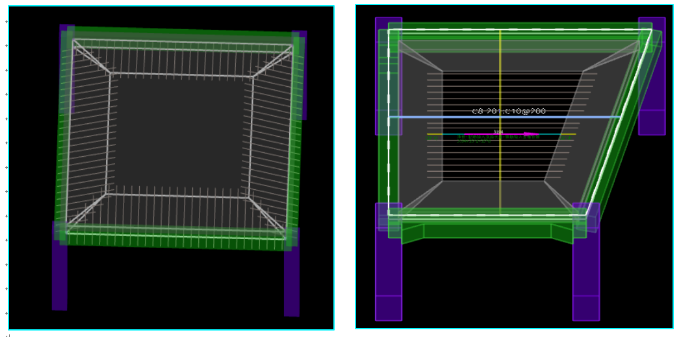

    钢筋三维，核量方便，所见即所得：
