关于BIM和Revit场地布置小编用自己理解一句话简单解释一下，BIM技术其实一种新的管理方式或流程，Revit就是一个工具，基于BIM施工场地布置我们可以通过很多软件来实现模型搭建（比如：广联达、鲁班、品茗··），基于Revit施工场布就是用Revit这块软件来搭建施工场布模型，也可以简单理解为一个是讲新的方式方法，一个是讲某个软件具体怎么实操。
另外大家都知道施工现场场地布置是动态的，大致分为三个阶段：基础施工阶段、主体结构施工阶段、装饰装修施工阶段，每个阶段的布置都是不一样的，这和现场的人材机的动态变化有关。
一、施工现场场地规划布置的重要性：
①确保施工过程中，所需的材料、设备、劳动力能够合理的搭配穿插;
②各专业人员、机械设备得到合理组织，高效的协调材料与构配件的运输和生产;
③提前计划材料、设备、劳动力的进退场，确保现场施工有序进行;
④策划施工现场安全文明施工，保障项目施工形象。
二、基于BIM技术场地布置的应用
建立安全文明施工设施BIM构件库
借助BIM技术进行企业安全文明施工设施样板构件建模，并对样板构件进行尺寸、材质等相关参数的定义，形成企业统一的安全文明施工设施标准构件库。施工场地布置常用的现场围挡、材料堆场、洗车池、施工电梯等施工设施，都可以利用BIM软件的族创建功能，建立相应的安全文明施工设施BIM标准构件库,根据构件定义的尺寸、材质等相关参数，为施工设施的制作与安置提供准确的数据支持。
施工进度计划控制
发挥BIM技术其信息可流转性的优势，不仅可以得到一个BIM模型构件的三维视图，也可以在软件里的到该构件所携带的信息，包括构件的尺寸、材质等。在使用BIM软件进行场地布置建模后，对场地布置过程中所涉及的材料、设备设施工程量等一系列的数据进行详细统计，形成可靠的工程量统计数据。通过在软件中选择需要统计工程量的构件，设置需要显示信息，导出工程量清单统计表，根据工程量清单统计表，进而更好的控制施工进度。
标准化建设管理
在施工场地的布置过程中，结合企业标准化建设的要求，在施工设施BIM标注构件库的基础上，给场地布置施工设施构件赋予相应的材质，通过BIM进行三维场地全方位的仿真模拟。其一，模拟物料堆放和机械设备摆放布置，进行三维空间之间的碰撞检测，确定施工机械设备之间的最小碰撞距离、施工机械设备与材料堆放场地之间的最佳距离。其二，模拟道路的规划布置，确定不同使用功能的道路尽可能无交叉的方案，以此满足施工场地标准化建设管理的要求。其三，模拟临水临电布置，确定与施工现场布置的固定式的机械设备可能发生冲突的位置。其四，模拟现场围挡、临边防护、宣传横幅、安全通道安置等诸多设施的布置。通过进行方案模拟演练对比，确定场地布置标准化建设的最优方案，进一步提高现场标准化建设的管理水平。
BIM技术在施工场地布置上的应用解决了传统施工布置的不利影响，为安全文明施工和标准化建设带来了有利的保障。
Revit场布照片：

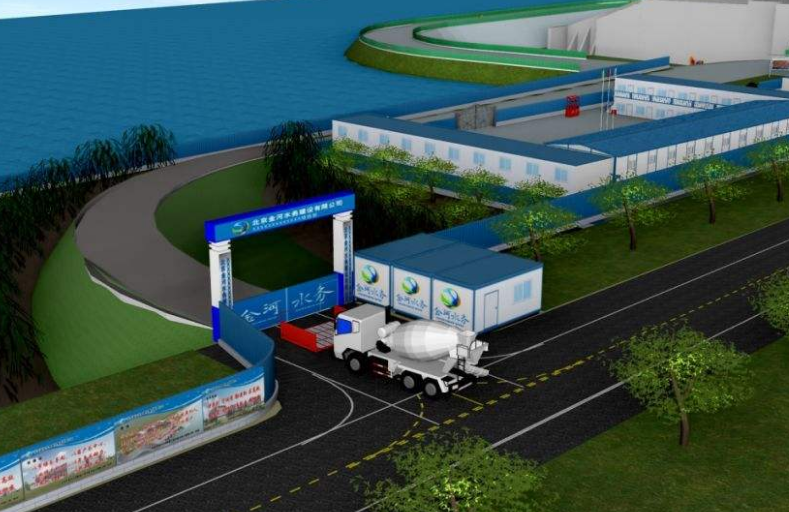

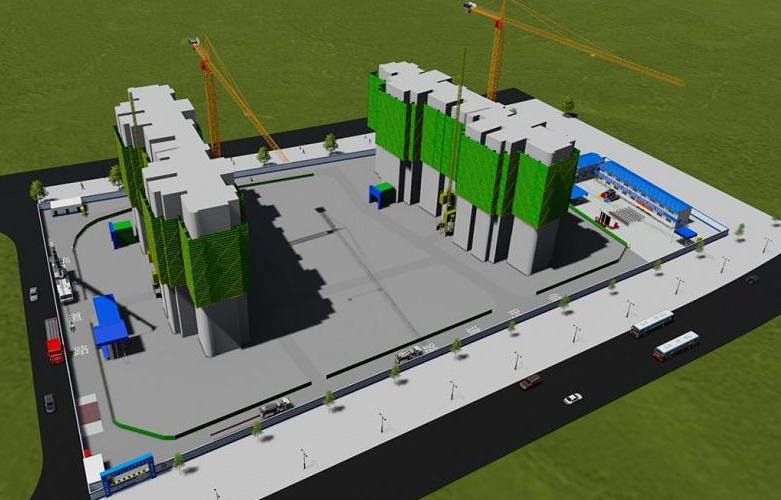

主体结构场布
大门

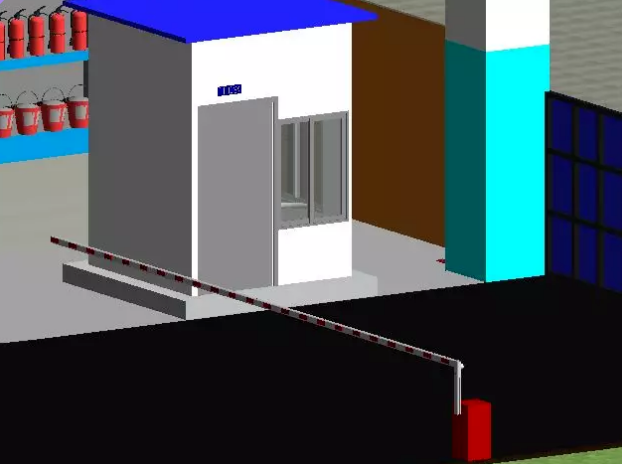

门卫、车闸

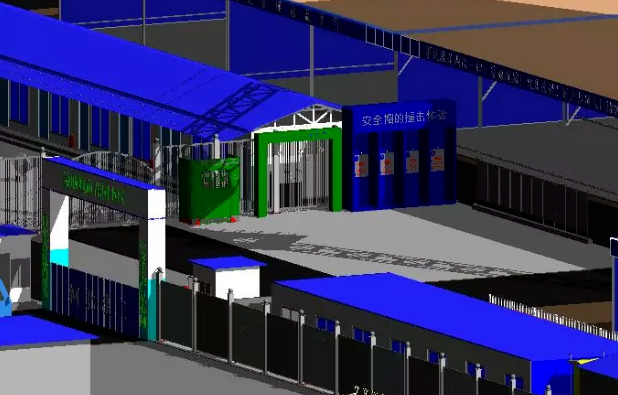

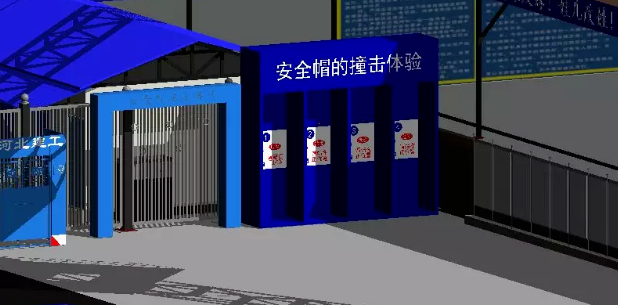

安全体验区、十牌一图

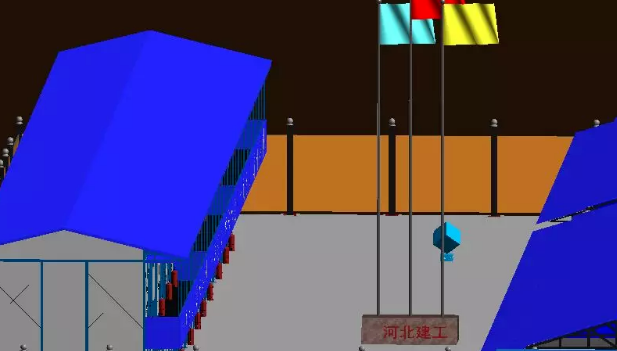

大门一角

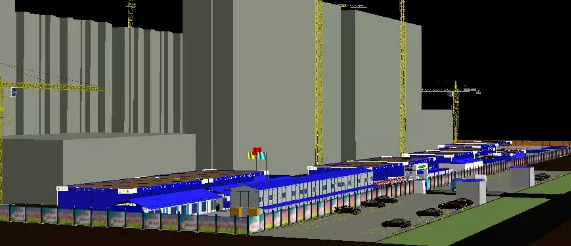

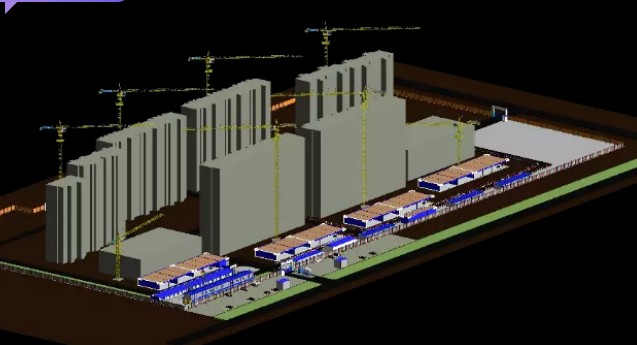

办公生活区

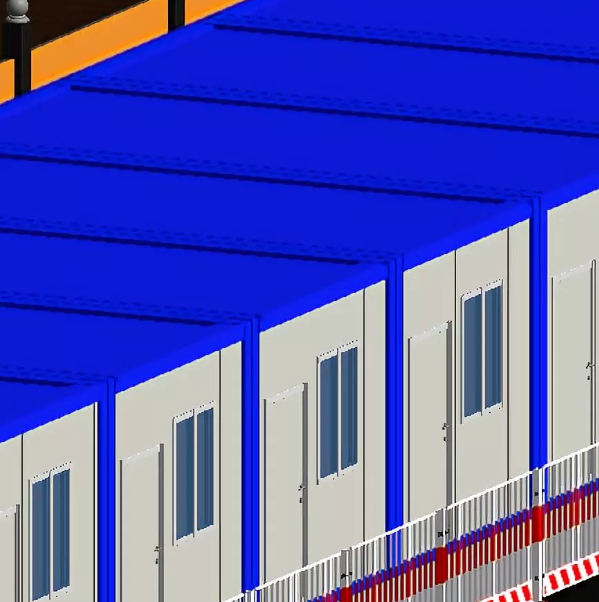

劳务班组集装箱库房

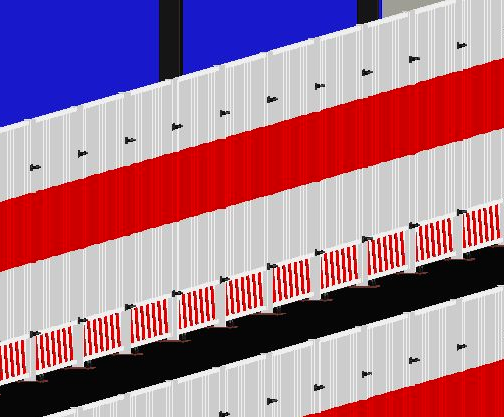

道路防护

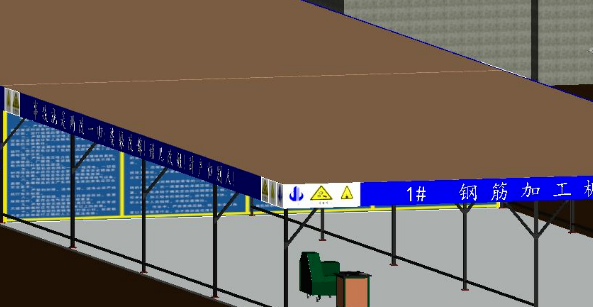

加工棚

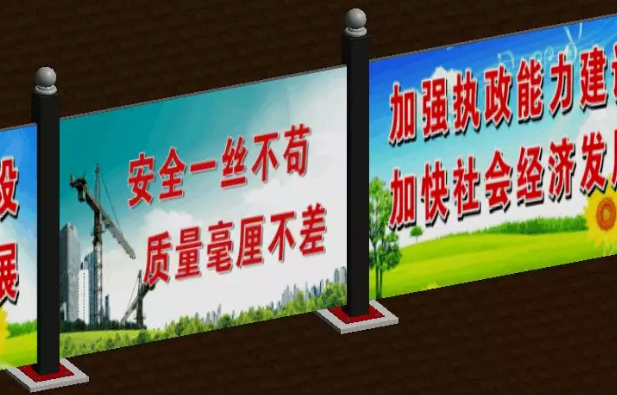

施工围挡
两点透视图
