Revit是一款功能强大的建筑信息模型（BIM）软件，为建筑师和工程师提供了广泛而精确的绘图工具。在Revit中，管道的绘制是一个重要的步骤，因为管道的正确安装对于建筑系统的运行至关重要。在本文中，我们将为您提供一份Revit管道绘制指南，以帮助您更好地掌握这一技巧。

首先，打开Revit软件并选择建筑模型。然后，点击“管道”选项卡，您将看到一系列与管道相关的工具。选择“管道系统”工具，然后选择您想要绘制的管道类型，例如给水管道或排水管道。

在绘制管道之前，您需要选择合适的视图，以便更好地显示管道的位置和走向。点击“视图”选项卡，然后选择“平面”视图或“立面”视图。您还可以通过在视图中使用放大/缩小工具来放大或缩小管道的绘制区域。

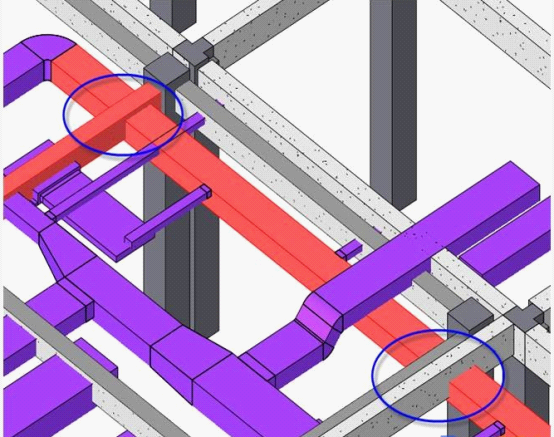

现在，您可以开始绘制管道了。点击“管道系统”工具，然后选择起点和终点。您可以使用直线工具或曲线工具来绘制管道的路径。确保管道的路径符合设计要求，并且没有任何冲突或交叉。

一旦绘制完成，您可以对管道进行一些调整和编辑。点击“管道系统”工具中的编辑工具，然后选择需要编辑的管道。您可以调整管道的长度、高度、角度和连接点。如果需要改变管道的走向，您可以使用“转角”工具来添加弯曲部分。

完成管道的绘制和编辑后，您可以添加管道配件，如阀门、泵站或连接器。点击“管道系统”工具，然后选择所需的配件。将配件拖放到管道上，确保它们与管道正确连接并具有适当的参数设置。

最后，我们需要为管道设置正确的属性和参数。点击“属性”选项卡，然后选择“管道”属性。在属性面板中，您可以设置管道的材料、直径、流速等参数。确保所有参数设置符合建筑系统的需求。

综上所述，Revit管道绘制指南可以帮助您更好地理解和掌握管道的绘制技巧。通过正确绘制和编辑管道，并设置正确的属性和参数，您可以确保建筑系统的正常运行。不断练习和熟悉Revit软件的使用，您将能够在管道设计和建模方面成为一名专家。
