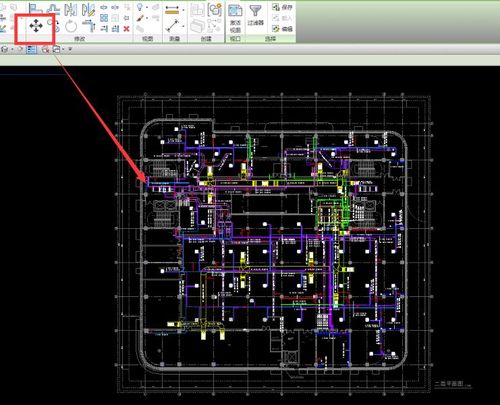

在Revit中，使用CAD文件时有时会遇到轴网无法显示的问题。这可能会导致设计师在使用CAD文件时无法正确地参考轴网，给设计工作带来不便。那么，为什么会出现这个问题呢？首先，我们需要了解Revit和CAD文件之间的差异。Revit是一种三维建模软件，而CAD（计算机辅助设计）则是一种二维设计工具。Revit在设计中使用三维模型来构建建筑元素，而CAD则更侧重于平面图的绘制。因此，Revit对于CAD文件的处理方式会有所不同。当我们将CAD文件导入Revit中时，Revit会将其转化为Revit项目中的元素。然而，CAD文件中的轴网在Revit中并不是真正的轴网元素，而是被转化为了线条或多段线。这意味着在Revit中，我们无法直接使用CAD文件中的轴网进行设计。那么，当我们需要在Revit中显示轴网时该怎么办呢？有一种常见的方法是在Revit中重新创建轴网。首先，我们可以使用Revit中的线工具或模型线工具来绘制轴网的线条。然后，通过将这些线条连接起来，我们可以形成一个符合建筑结构的轴网。这样，我们就可以在Revit中进行设计时参考这个新建的轴网。另外，还有一种方法可以在Revit中显示CAD文件的轴网。我们可以使用Revit的空间划分功能来创建一个空间划分的轴网。首先，我们需要创建一个与CAD文件中的轴网相匹配的空间划分。然后，我们可以将CAD文件中的线条导入到这个空间划分中。通过这种方法，我们就可以在Revit中显示CAD文件的轴网，并在设计中进行参考。无论使用哪种方法，在Revit中显示CAD文件的轴网都需要一些额外的操作。但是这些方法可以帮助我们在Revit中更好地进行设计，提高效率。通过重新创建轴网或使用空间划分功能，我们可以在Revit中轻松地显示CAD文件的轴网，并进行设计。
