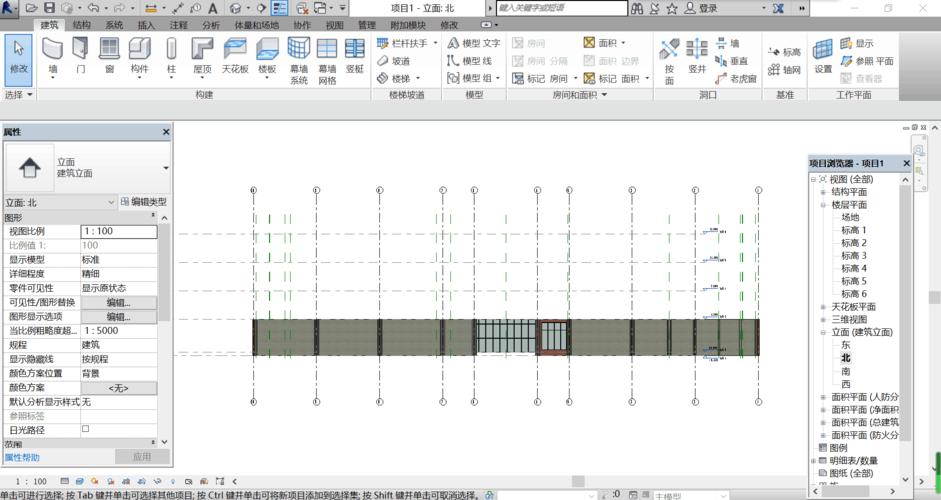

使用Revit绘制立面图中的梁Revit是一款功能强大的建筑信息模型（BIM）软件，它可以帮助建筑师、设计师和工程师快速、准确地创建建筑模型。在Revit中，我们可以轻松地绘制立面图，并添加各种构件，如墙壁、窗户、门等。本文将重点介绍如何使用Revit绘制立面图中的梁。首先，在Revit的项目中选择立面视图，并确定好绘制梁的位置。在视图中，我们可以看到三维模型以及各种已绘制的构件。接下来，我们需要在绘图栏中选择“构件”选项，并选择“结构”子选项。然后，在“梁”选项下找到适合的梁类型。Revit提供了各种预设的梁类型，如矩形梁、T形梁、H形梁等。在选择了合适的梁类型后，我们可以在立面图上单击鼠标左键，然后拖动鼠标来绘制梁。在绘制过程中，Revit会根据我们设定的参数自动调整梁的尺寸和形状。我们也可以通过修改梁的属性，如长度、宽度、高度等，来调整梁的尺寸。在绘制梁的过程中，Revit还提供了一些辅助工具，如吸附点、线对齐等，可以帮助我们绘制出更精确的梁。吸附点可以将梁与其他构件对齐，线对齐可以确保梁的位置与墙壁或其他线状构件的位置对齐。绘制梁时，我们还可以设置梁的参数，如材料类型、截面形状、连接方式等。这些参数可以通过弹出的属性框进行设置。当梁绘制完成后，我们可以在立面图上看到梁的形状和尺寸。我们还可以通过改变视图的放大倍数来查看梁的细节。使用Revit绘制立面图中的梁可以极大地提高绘图效率和准确性。Revit的强大功能和方便的操作使得绘制梁变得简单快捷。通过合理设置参数和使用辅助工具，我们可以绘制出符合设计要求的梁，并轻松进行修改和调整。总结起来，使用Revit绘制立面图中的梁是一项简单而又重要的工作。通过掌握Revit的基本操作和参数设置，我们可以轻松绘制出准确、符合要求的梁，并为建筑设计和施工提供有力的支持。< p >
