Revit技巧 | Revit绘图比例设置不准确

发布于:2024-10-12 00:40:01
149人 分享

Revit是一款专业的三维建模软件,广泛应用于建筑、土木、机械等领域。然而,在使用Revit进行绘图时,有一些用户反映绘图比例设置不准确的问题,给他们的工作带来了一些困扰。

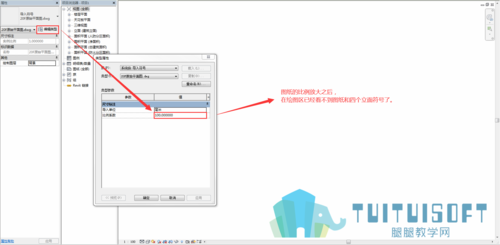

Revit绘图比例设置不准确 - BIM,Reivt中文网

首先,我们需要了解什么是绘图比例。绘图比例是绘图时图纸上实际长度和绘图尺寸之间的比例关系。在Revit中,比例可以通过缩放来调整,以适应不同的绘图需求。然而,一些用户在进行缩放操作时发现,图纸上的实际长度与绘图尺寸并不对应,导致绘图比例设置不准确。

造成这一问题的原因可能有多种。首先,可能是由于用户在创建图纸时没有正确设置比例。在Revit中,可以通过在“设置”选项卡中的“项目单位”中进行设置。如果用户在创建图纸时选择了错误的单位或者没有按照实际比例进行设置,那么在后续的绘图过程中就会出现绘图比例设置不准确的情况。

另外,绘图比例设置不准确还可能是由于模型中的元素尺寸与实际尺寸不符。在Revit中,绘图是基于模型进行的,如果模型中的元素尺寸与实际尺寸不一致,那么在绘图时就会出现比例设置不准确的问题。因此,用户在进行绘图之前,需要确保模型中的元素尺寸与实际尺寸保持一致。

解决绘图比例设置不准确的问题,可以采取以下几个步骤。首先,确保在创建图纸时选择了正确的单位,并按照实际比例进行设置。其次,检查模型中的元素尺寸是否与实际尺寸一致,如果不一致需要进行调整。最后,可以尝试使用Revit中的缩放工具对图纸进行调整,以达到正确的比例。

Revit绘图比例设置不准确 - BIM,Reivt中文网

总之,Revit绘图比例设置不准确是一个常见的问题,但通过正确设置比例和检查模型尺寸,可以解决这一问题。希望本文的内容能对遇到这一问题的用户有所帮助。
