Revit技巧 | Revit等软件的高线地形图绘制

发布于:2024-09-30 10:15:38
188人 分享

在现代建筑设计和规划过程中,高线地形图是一项非常重要的工作。高线地形图是根据地面的高差和变化来描绘地形的图形表达方式。而Revit等软件则是一些专业的建筑设计软件,其中的地形图绘制功能非常强大。

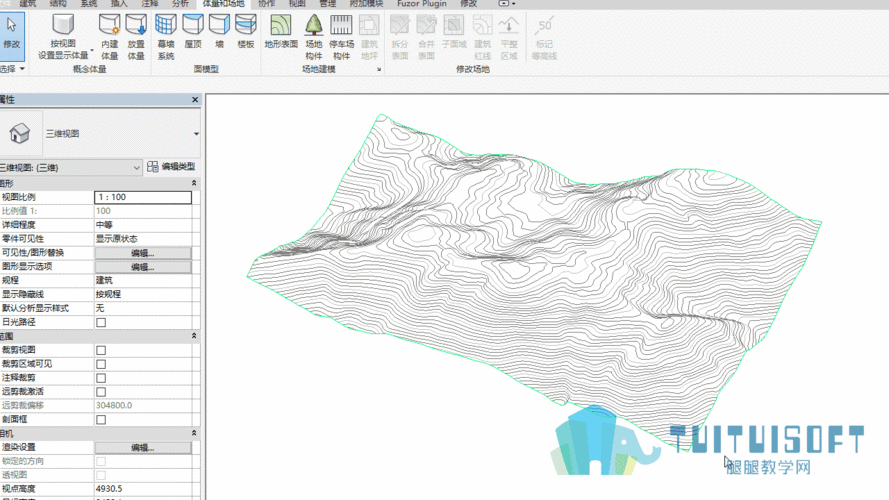

Revit等软件的高线地形图绘制 - BIM,Reivt中文网

使用Revit等软件进行高线地形图绘制,首先需要获取地形数据。这可以通过多种方式实现,例如测量现场地形或从地理信息系统(GIS)数据库中提取数据。一旦获取到地形数据,就可以导入Revit软件中进行处理。

在Revit软件中,可以使用“质量模型”来表示地形的物理特征。质量模型是由连续的三角形网格组成,每个三角形都被定义为高度和顶点坐标的组合。通过使用Revit的建模工具,可以根据实际地形数据创建这些三角形,并进行编辑和调整。

绘制高线地形图时,通常需要将地形数据与其他建筑元素相结合。Revit软件可以轻松实现这一点,通过将地形与建筑模型的其他部分进行对齐和配合。这样,设计师可以在绘制地形图的同时,更好地了解整个建筑项目的情况。

此外,Revit等软件还提供了一系列高效的工具,用于绘制、编辑和分析高线地形图。例如,可以使用软件中的“分析”工具来计算地形的坡度、高程等参数,并生成相应的分析报告。这些工具可以帮助设计师更好地理解地形特征,并在设计过程中做出更精确的决策。

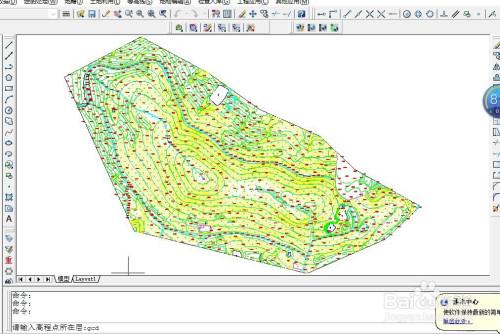

Revit等软件的高线地形图绘制 - BIM,Reivt中文网

总之,使用Revit等软件进行高线地形图绘制是一种高效、精确的方法。它不仅可以帮助设计师更好地理解和分析地形特征,还可以与其他建筑元素进行无缝集成,提高整个建筑设计过程的效率和质量。
