像这种坡屋顶有两种方法进行绘制。

第一种：定义坡度。

点击建筑选项卡中的屋顶按钮。

选择使用矩形工具。

在选项栏中，偏离值修改为500，把屋顶迹线绘制出来。

取消这三条线的定义坡度。

将右侧的线给一个25的坡度。

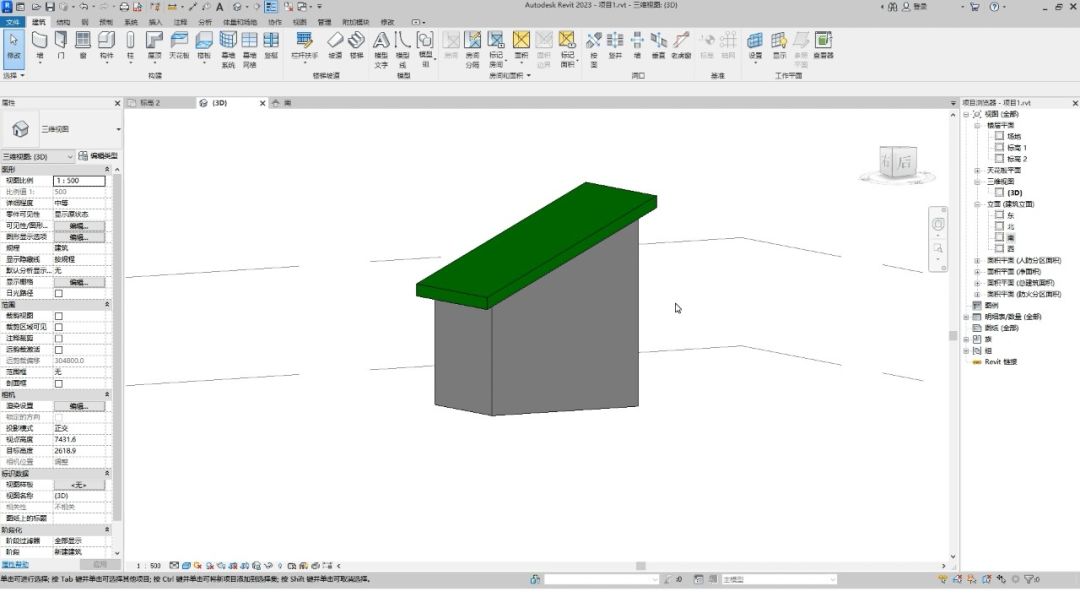

点击完成按钮，切换到三维视图。

选中所有墙，将其附着到屋顶。

搞定。

第二种：坡度箭头。

先把屋顶迹线绘制出来，取消所有定义坡度。

点击坡度箭头按钮，根据方向在相应的边绘制坡度箭头。

这里我们从右往左绘制坡度箭头。

在属性面板中，将指定修改为坡度，将坡度修改为25，点击完成按钮。

切换到三维视图，进行一下附着，完成。
