Revit是目前建筑设计师群体中炙手可热的神器，它在解决设计难点、解放设计工作量等方面都有着十分突出的表现。

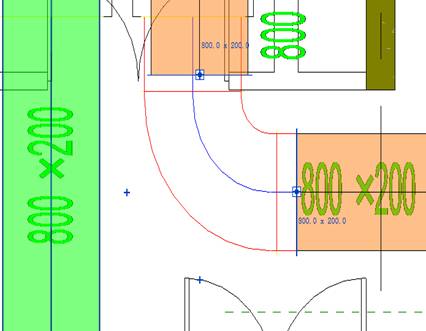

回到正题，当我们在BIM项目进行过程中，暖通系统占着项目的一大部分，其中在用Revit建模风管的过程中，会遇到一下问题：偶尔有几个风管管件存在却不可见。发生这种原因有两种：

一、最常见的是模型类别（vv）里面的风管附件没有勾选。

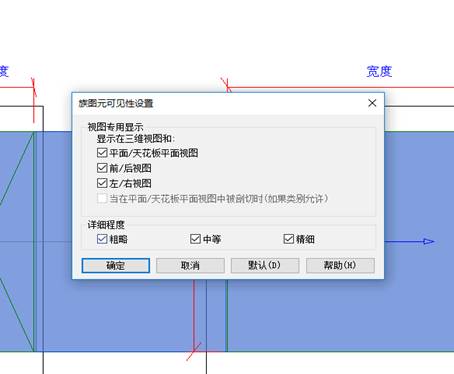

二、在双击管件进入族编辑里面，在其族属性栏里面有一个族图元可见性设置，页面如下：

当未勾选对应的视图专业显示或者详细程度，在其未勾选的视图中，管件就不会显示。

以上就是管件可能看不到的两个原因，当然也有其他设置原因，例如过滤器设置等，小伙伴们可以依照这两种原因进行排查解决哦。
