幕墙具有部分普通墙所拥有的特性，比如底部和顶部约束、它们都可以编辑墙轮廓等。幕墙大部分是用在高层建筑上面，也有些办公楼会用到幕墙。

幕墙网格：幕墙网格将幕墙体分割成更小的块，幕墙网格可以是竖直的，也可以是水平的。

竖梃：沿着幕墙网格的分隔构件。

幕墙嵌板：幕墙网格间的四边形板图元。

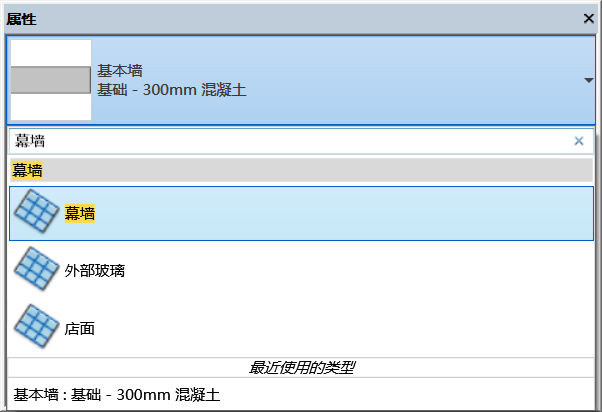

幕墙的创建方式和普通墙是一样的。通过功能区面板的墙命令启动绘制墙功能，在类型选择器下端选择幕墙类型。

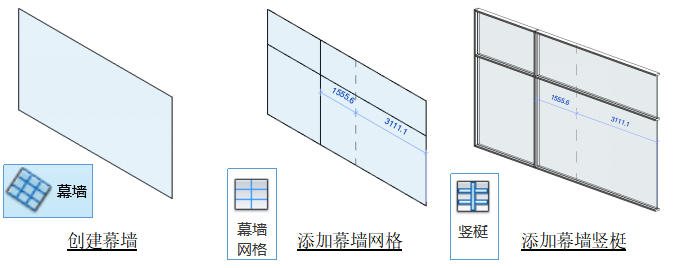

将空幕墙用幕墙网格分割

创建一个空幕墙，这个幕墙没有预先设置好分割和约束。这个空幕墙就是一个平板玻璃墙，用下面的命令为这个空幕墙进行手动分割。

添加幕墙网格：启动添加幕墙网格命令，将光标放置的靠近幕墙边缘或已经分割了的幕墙网格线，就会看到拟将添加的网格位置和方向，点击鼠标就完成网格线添加操作。

创建自动的标准分隔幕墙

实际项目应用中，规格标准的幕墙分隔比较普遍，而且量大，我们不可能一根一根地区添加网格线，这时候我们可以定义自动标准分隔的间距，快速完成标准幕墙创建。

定义幕墙网格线间距：在编辑幕墙类型属性界面，可以看到“竖直网格”和“水平网格”的布局控制参数，按需要进行设置就可以了。

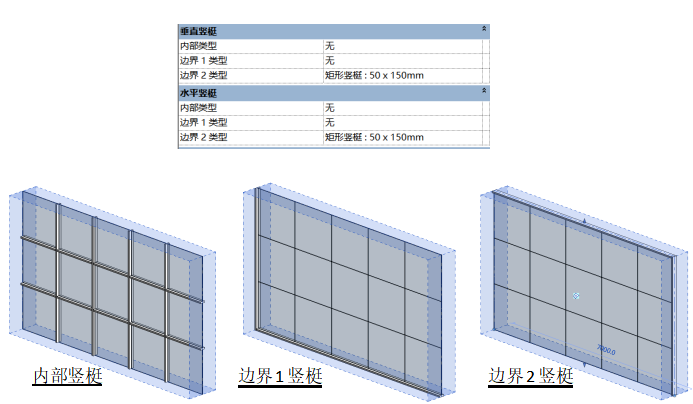

添加竖梃：同样在类型属性界面了，可以找到“竖直竖梃”和“水平竖梃”部署设置参数。要注意看清楚，理解明白竖梃分为2种边界竖梃和内部竖梃的意义。

在幕墙里面放置门窗构件

选中幕墙中的玻璃嵌板，在属性选项卡中选择门嵌板，如果没有可以在编辑类型载入族，找到幕墙门嵌板，点击确定，就可以吧幕墙的玻璃嵌板转化成门嵌板，就在幕墙上面放置了门，窗也是同样的方法。
