纵览图学会全国BIM一级考试试题还是很多的，但是如何能够做得好，首先就是要对题目有所理解。那么举个例子——构建集的题目，你对它有所了解吗？今天给大家讲解以下如何以构建集的方式绘制桥，希望对大家的学习有所帮助。那什么是构建集？

通常我们建构建集就是建族，所以这些题我们可以用“新建族—选择常规模型样板”或者“体量”来做使比较简单的，接下来为大家做个简单的讲解。

以下为历年图学会以构建集方式绘制桥的例题

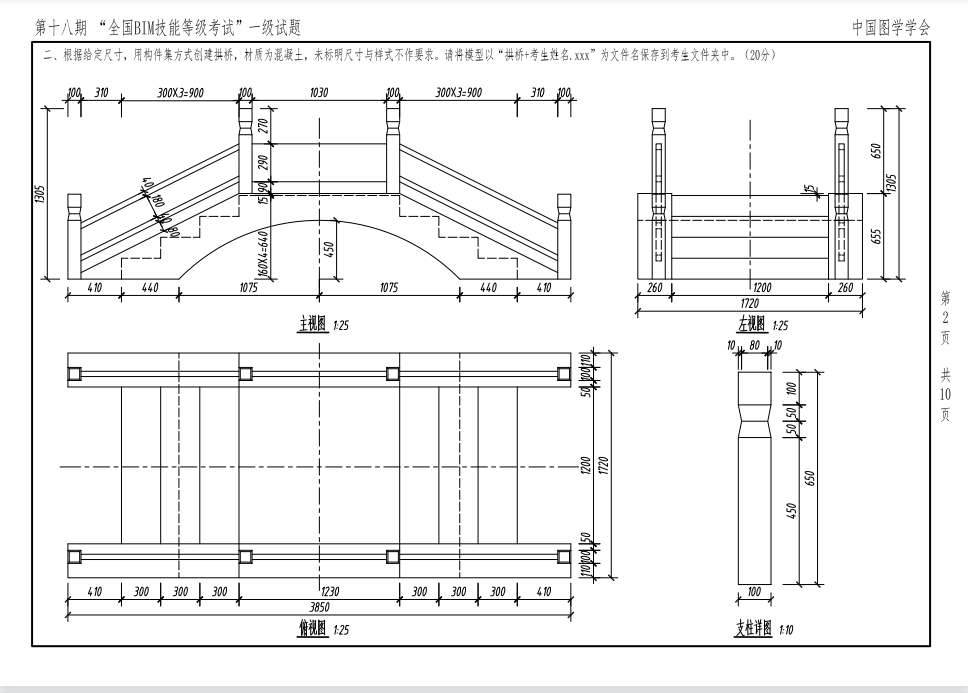

接下来，我们以十八期的题目为例题来演示

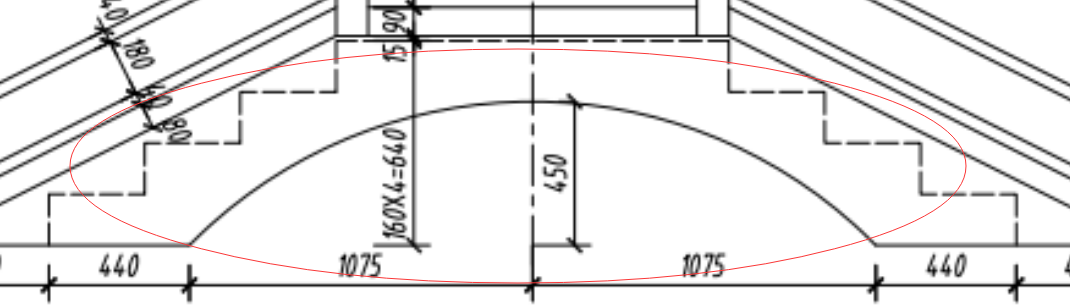

这题拱桥需熟练掌握拉伸、放样和融合

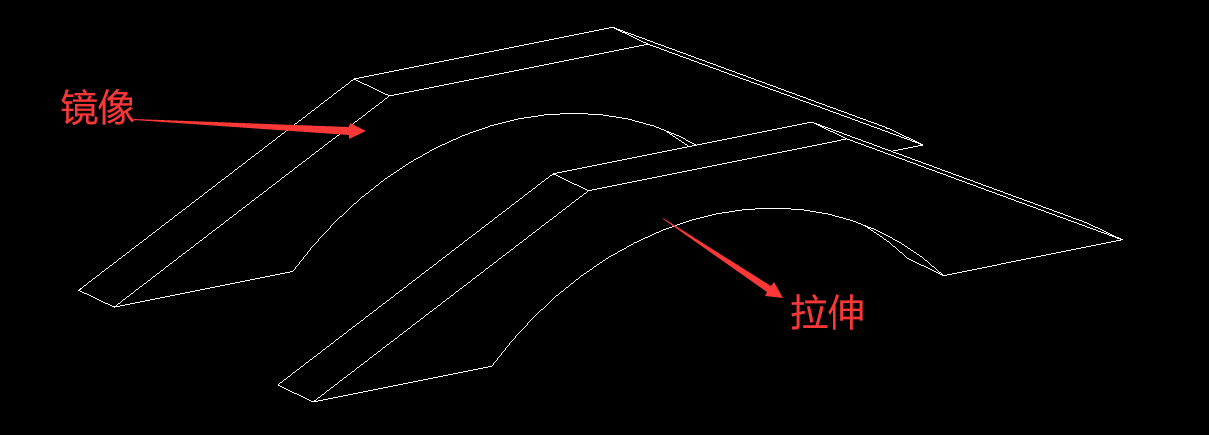

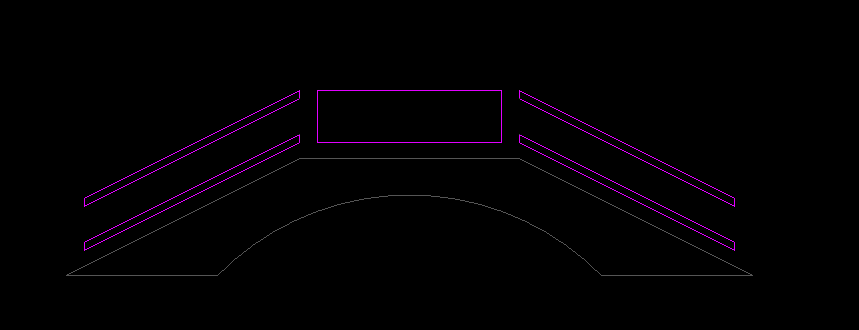

第一步，先用“拉伸”命令绘制这题拱桥的承重部分，在通过“镜像”命令绘制出另一半。

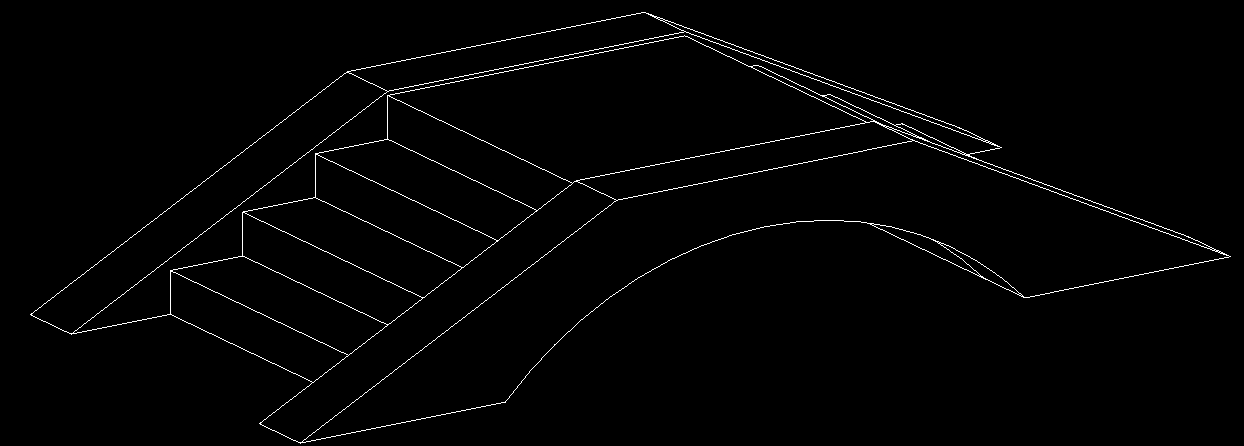

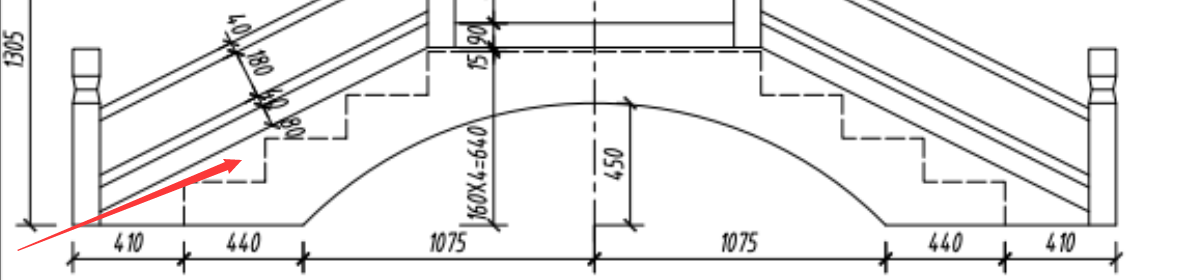

第二步，用“拉伸”命令绘制出台阶部分

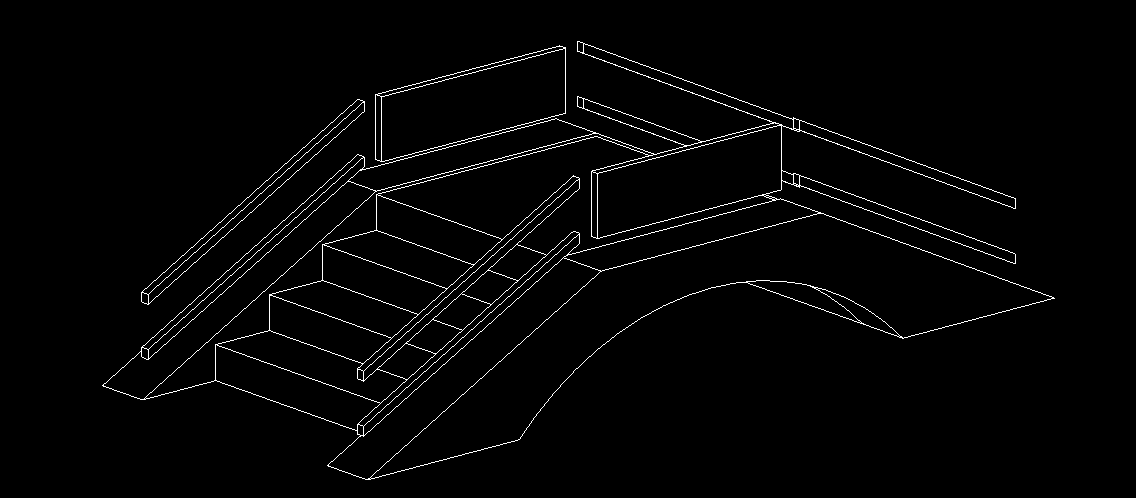

第三步，用“拉伸”命令绘制出栏杆部分，同理“镜像”出另一部分

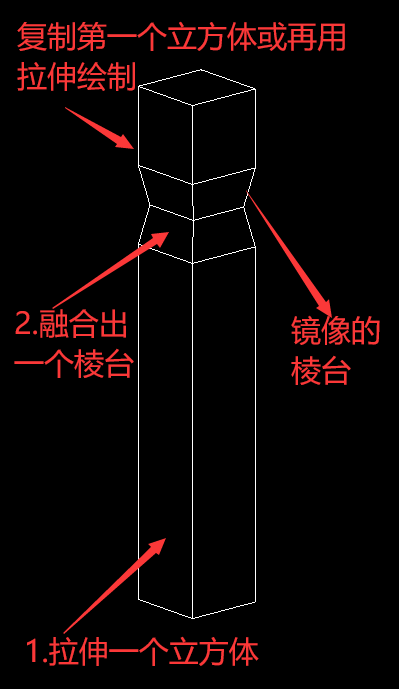

第四步，用“拉伸”+“融合”命令绘制出立柱部分，先绘制出一个，剩余部分同理用“镜像”命令绘制完成。

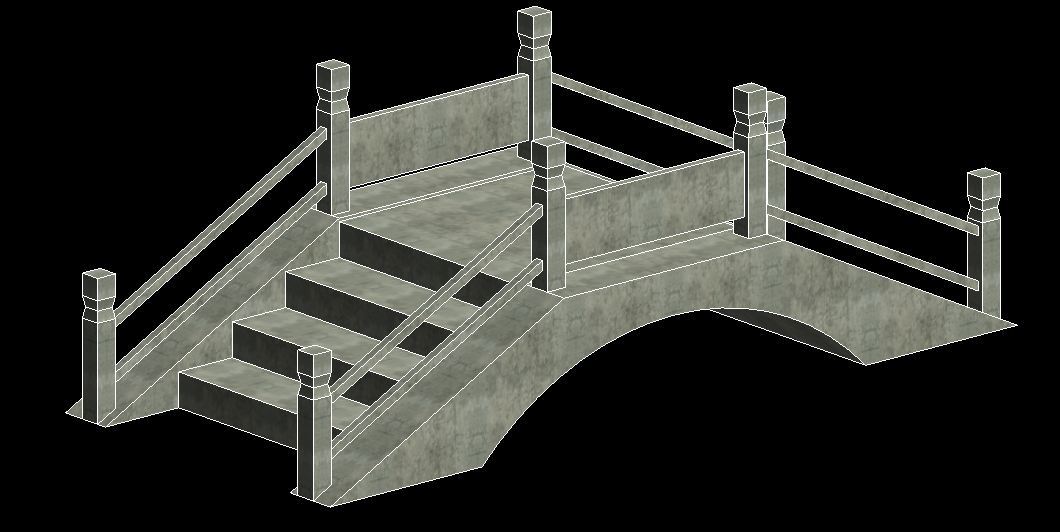

成果展示
