和Revit愉快玩耍的时候，总会时不时遇到这个模型看不到，那个图元躲起来的情况，这篇文主要总结Revit里图元不可见的11种可能。

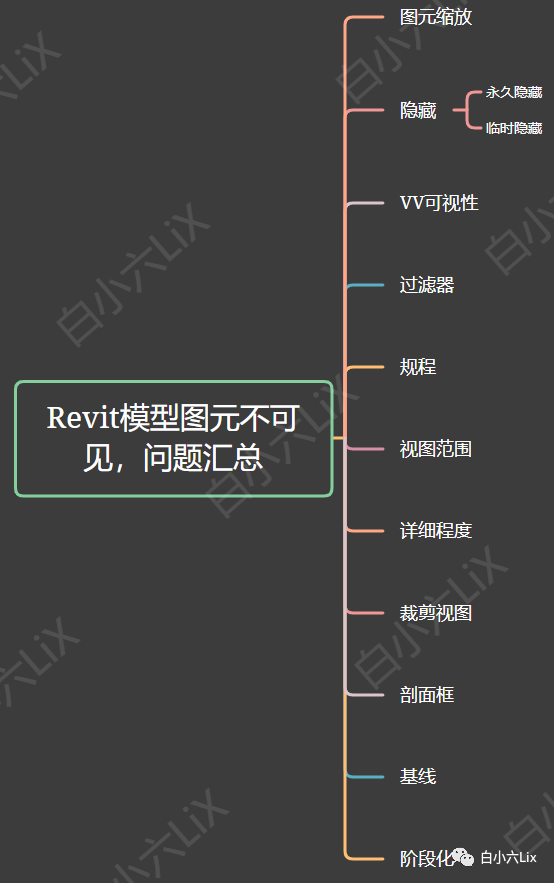

首先上汇总图：

看完这个图，基本下面的就不用看了，珍爱生命，远离废文~~

    一、图元缩放

描述：图元缩放太小，或者压根不在视图范围内。

解决：这个是最基础的问题，不会有人被这种情况难住吧，不会吧？

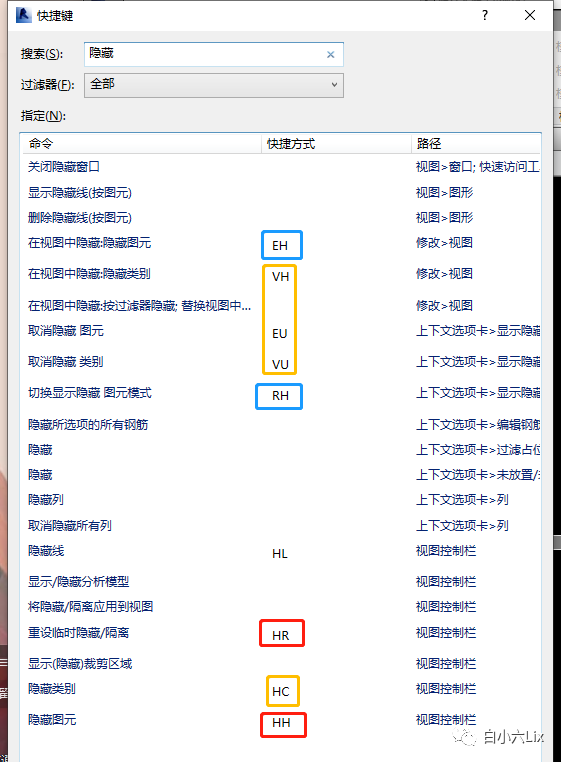

    二、隐藏（临时隐藏，永久隐藏）

临时隐藏图元HH，取消临时隐藏图元HR

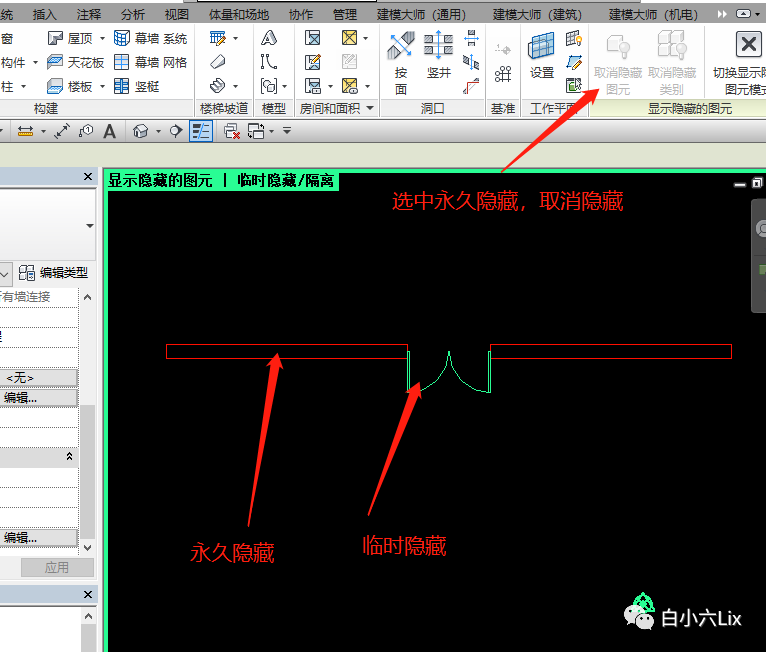

永久隐藏图元EH，切换显示隐藏RH（或者点击视口左下角小灯泡，切换到这个模式，可以看到临时隐藏和永久隐藏的所有图元和类别，红色的是临时隐藏，绿色的是永久隐藏）

关于隐藏还有其他的应用，比如类别的隐藏，这些自己百度扩展了解

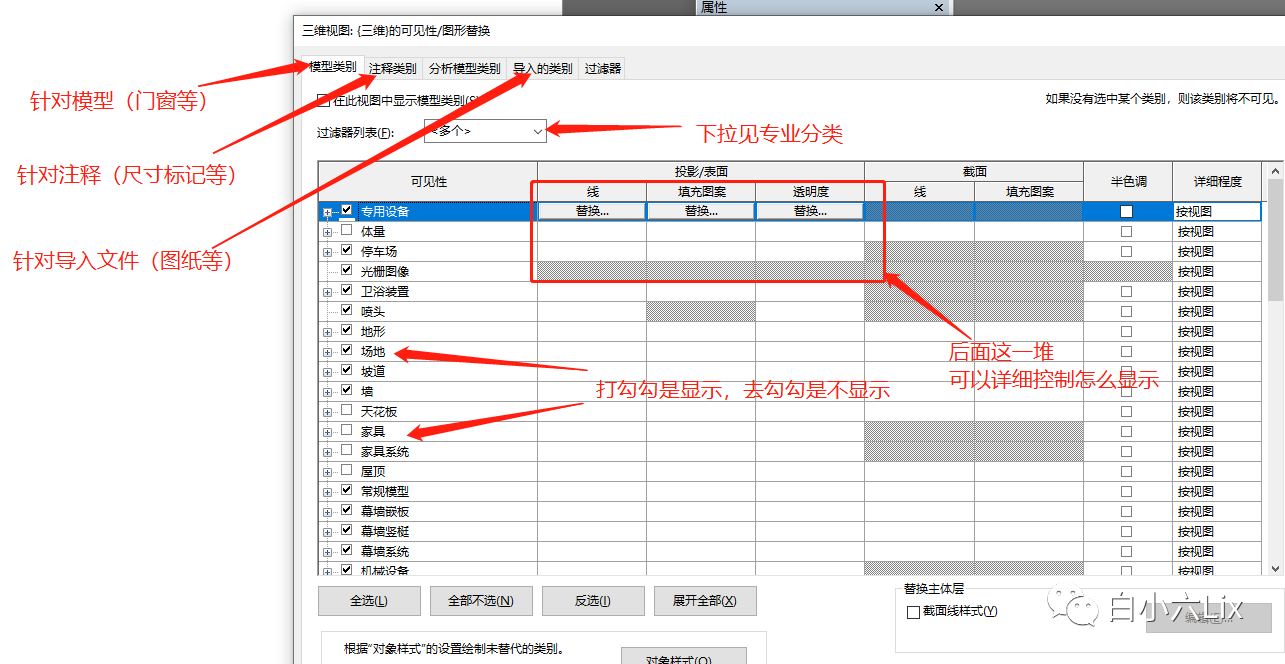

    三、可见性/图形（VV&VG，视图-图形-可见性）

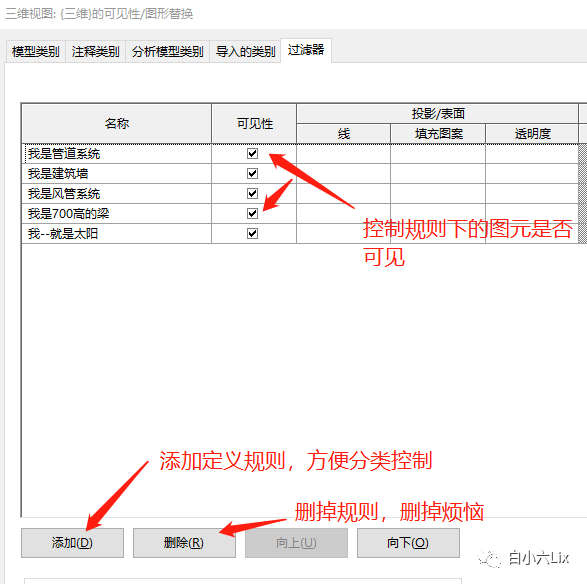

    四、过滤器（和可见性同窗VV&VG）

过滤器是给图元定义规则，方便分类控制显隐的功能

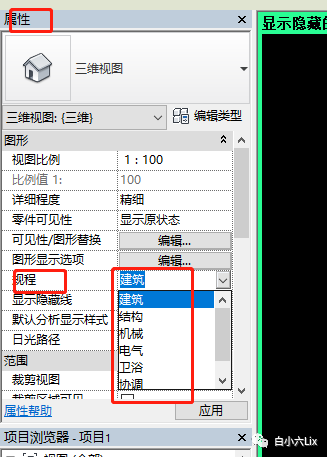

    五、规程（属性-图形-规程）

软件根据实际，把模型图元分为五类：建筑、结构、机械、电气、卫浴。

小白直接选协调，没有烦恼。

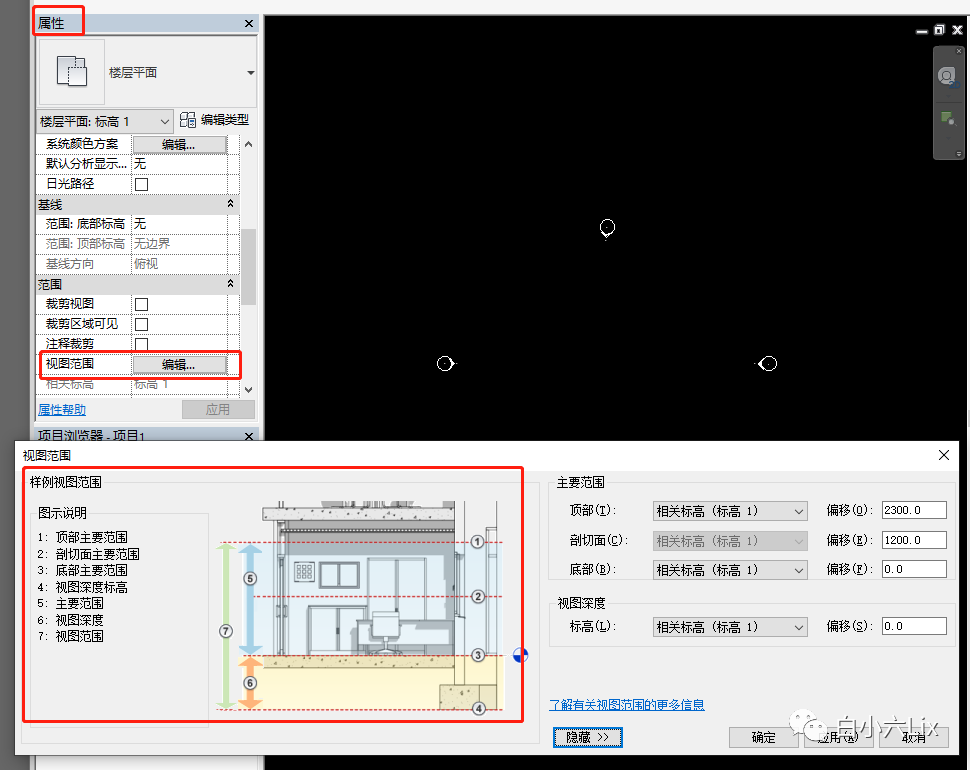

    六、视图范围（楼层平面窗口时，属性-范围-视图范围）

    七、详细程度

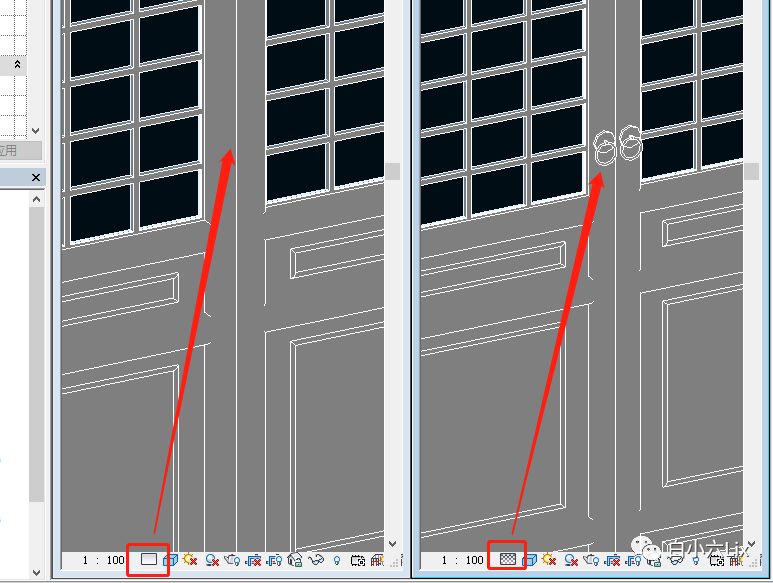

这种情况常用在族的精细显示程度，建族时可选取相应图元设置不同详细程度上是否可见，如下图的门把手。

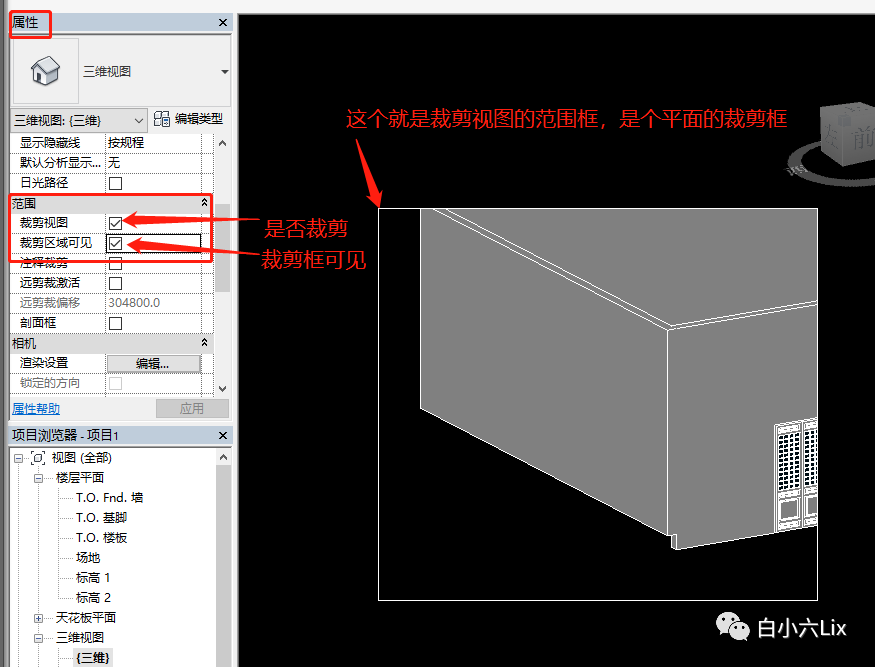

    八、裁剪视图（属性-范围-裁剪视图）

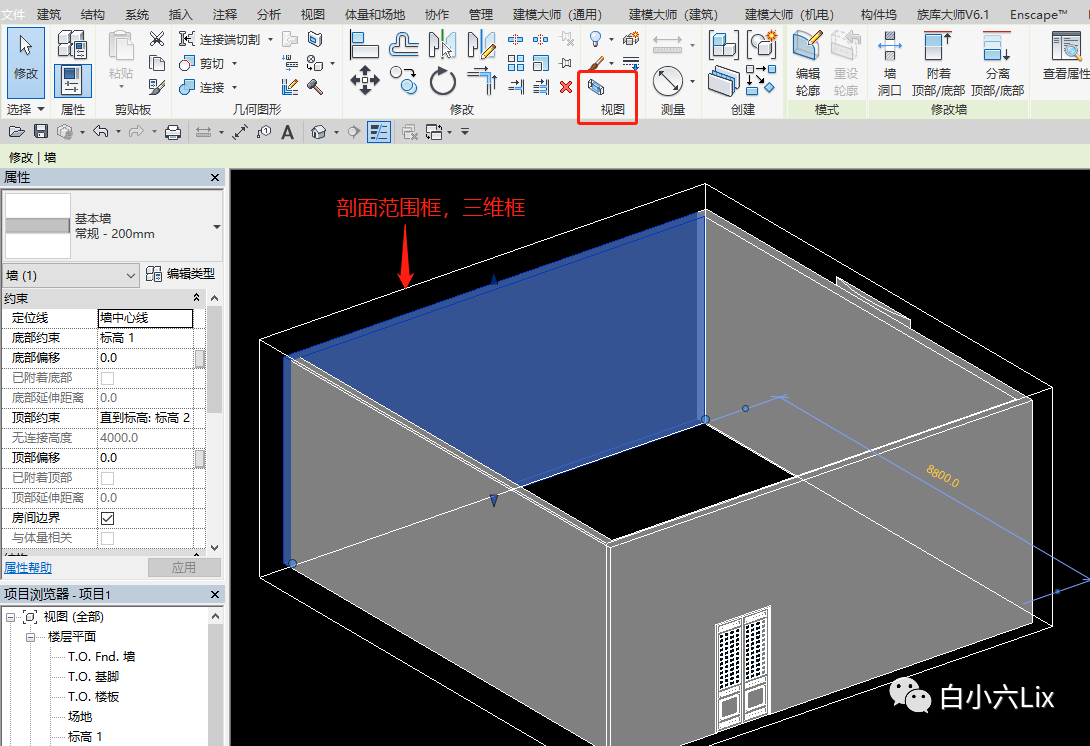

    九、剖面框（选择图元后BX，或修改-选择框）

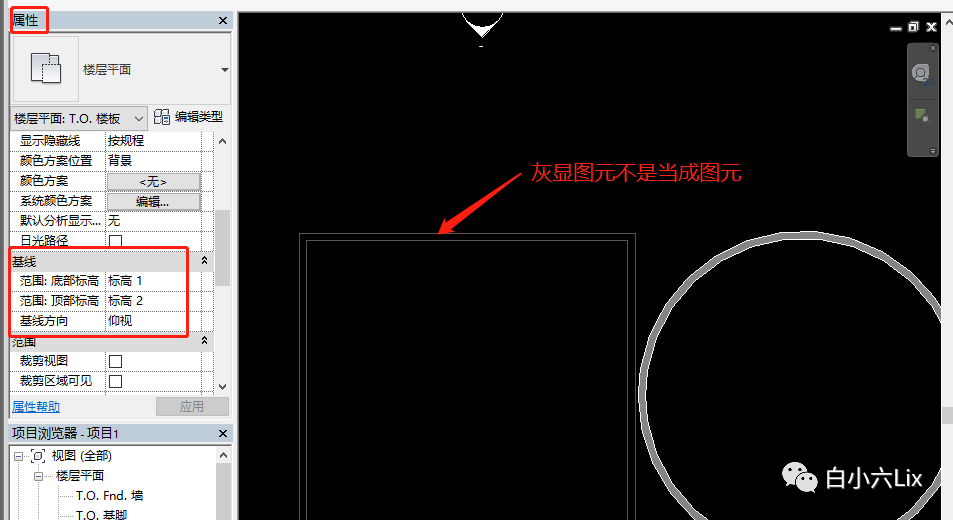

    十、基线（楼层平面窗口时，属性-基线）

基线的用处：显示非当前图层的标高图元，显示形式为灰显线条。

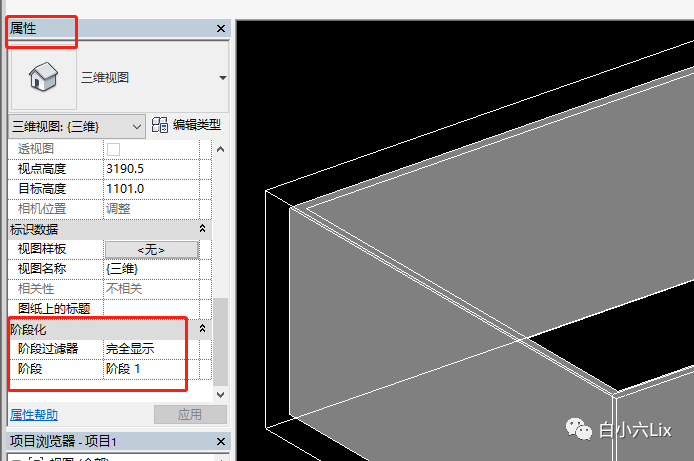

    十一、阶段化（通常用不到，属性-阶段化）
