Revit是一款用于建筑行业进行三维设计的软件，于2002年被Autodesk公司收购并成为Autodesk公司旗下重要的三维设计软件，Revit软件包含Revit Architeture、Revit Structure、RevitMEP三个模块，分别对应建筑专业、结构专业以及机电专业。Revit是一个包含各类建筑信息的广义数据库，而且这些数据之间是相互关联的，在模型的三维视图中对构件进行修改，都会实时、动态引起其他视图发生相关的改变，从而保证了项目信息的整体性，极大提高了三维设计的效率和质量，也方便了我们对建筑信息进行有效的管理。

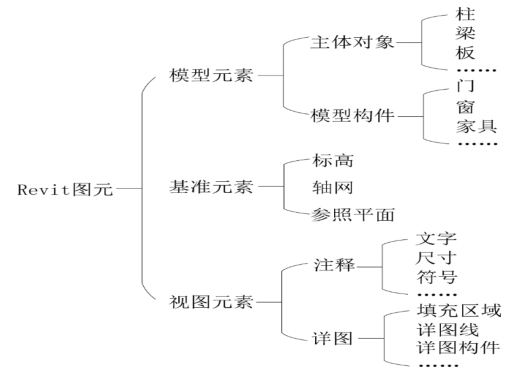

使用Autodesk Revit软件进行设计工作时，需要理解一些基本的专业术语，如图元、族、族类别、族类型和族实例。Revit图元一共分为模型元素、基准元素以及视图元素三大类，如图所示。其中，模型元素是Revit最基本的元素，既包括可以独立存在于项目文件中的主体对象，如柱、梁、板、墙等，也包括必须依附在主体对象上的模型构件，如门、窗等；基准元素的主要作用是用于对模型元素进行辅助定位的，包括标高和轴网等；视图元素包括注释类图元以及详图类图元，常用的注释类图元包括文字标注和尺寸标注等，详图类图元包括详图线和详图构件等。Revit族是参数（属性）集共同、使用上相同和图形表示相似的某一类别中图元的集合，族也可以分成三大类，系统族、可载入族以及内建族。系统族是在软件中已经预定义的族，可进行修改和复制，但不能创建新的系统族，常见的系统族包括基本的建筑构件，如柱、梁、板、墙、门、窗；可载入族是根据各种族样板创建的构件族，既可以应用到不同的项目文件中，也可以保存到本地的族库；内建族是仅在当前项目文件中创建的，不能被应用在其他的外部项目。族类别是依据构件所具有的共同性质进行分类的一类构件的集合。族类型是是族的基本属性，如混凝土-矩形柱族有不同的尺寸类型，族实例是放置在项目文件中的构件实体，如柱实例。
