Revit项目由“族”和其携带的信息组成，无论二维族还是三维族都是项目的构件。如果把项目文件比作一间需要定制的房子，房子里的各种家具就是不同的族，通过族编辑器可以把数据、形状和图形赋予给家具，使它具有材质、颜色和纹理等特点，通过集合多种多样的族使其内容和特征变完整。

类别是族的最高层级，按照“类别”把模板族分为平面模板、阴阳角模板及支撑三种。平面模板族又可以按照属性划分为墙模板、梁模板和楼板模板，根据墙模板是否有角铝，细致划分为外墙模板和内墙模板两种类型，每种类型有不同的尺寸规格，载入项目后即可创建族的最低层级—族实例，图1所示。

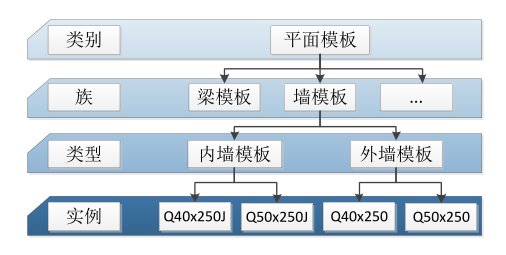

图1族层级图

Revit族包括软件系统中用户无法编辑的“系统族”，在项目环境内创建的“内建族”及在族编辑器环境中创建的“可载入族”。系统族又称为主体图元，内建族有内建模型和内建体量两种，往往和项目的部分有关联，不适合在族编辑器中创建。相反，在族编辑器创建的可载入族也叫构件族或构件图元，人们普遍提到的“族”就是它。

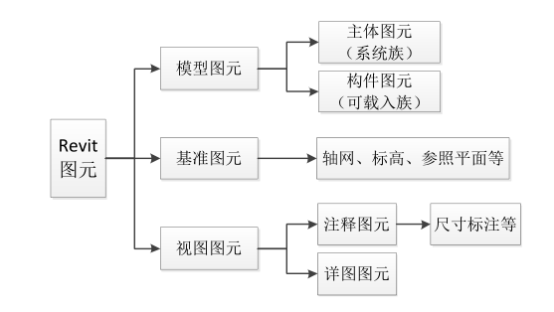

图2Revit图元种类

以上提到的主体图元和构件图元均属于是模型图元，都表示项目中的真实物体，在现实生活中真正地可以看到和触及到的。由图2可知，Revit图元由模型图元、基准图元和视图图元共同组成。基准图元是在创建构件时及处理项目时经常用的到的轴网、标高、参照平面等工具。像尺寸标注这种注释图元和详图图元属于Revit视图图元。
