背景

机电各系统繁多，我们通常用不同的颜色来区分各系统并且给其赋予材质。但我们发现，在Revit中，水管、风管都有材质和系统，独独在电气桥架中没有材质，也没有系统。而我们又想用材质来区分不同的系统，这样就很不方便，当然我们也可以通过添加过滤器来区分，但过滤器是对应单个视图的，况且，如果也无法解决要添加材质这个需求啊！下面给大家介绍两种添加材质的方法，各位可以参考一下。

流程

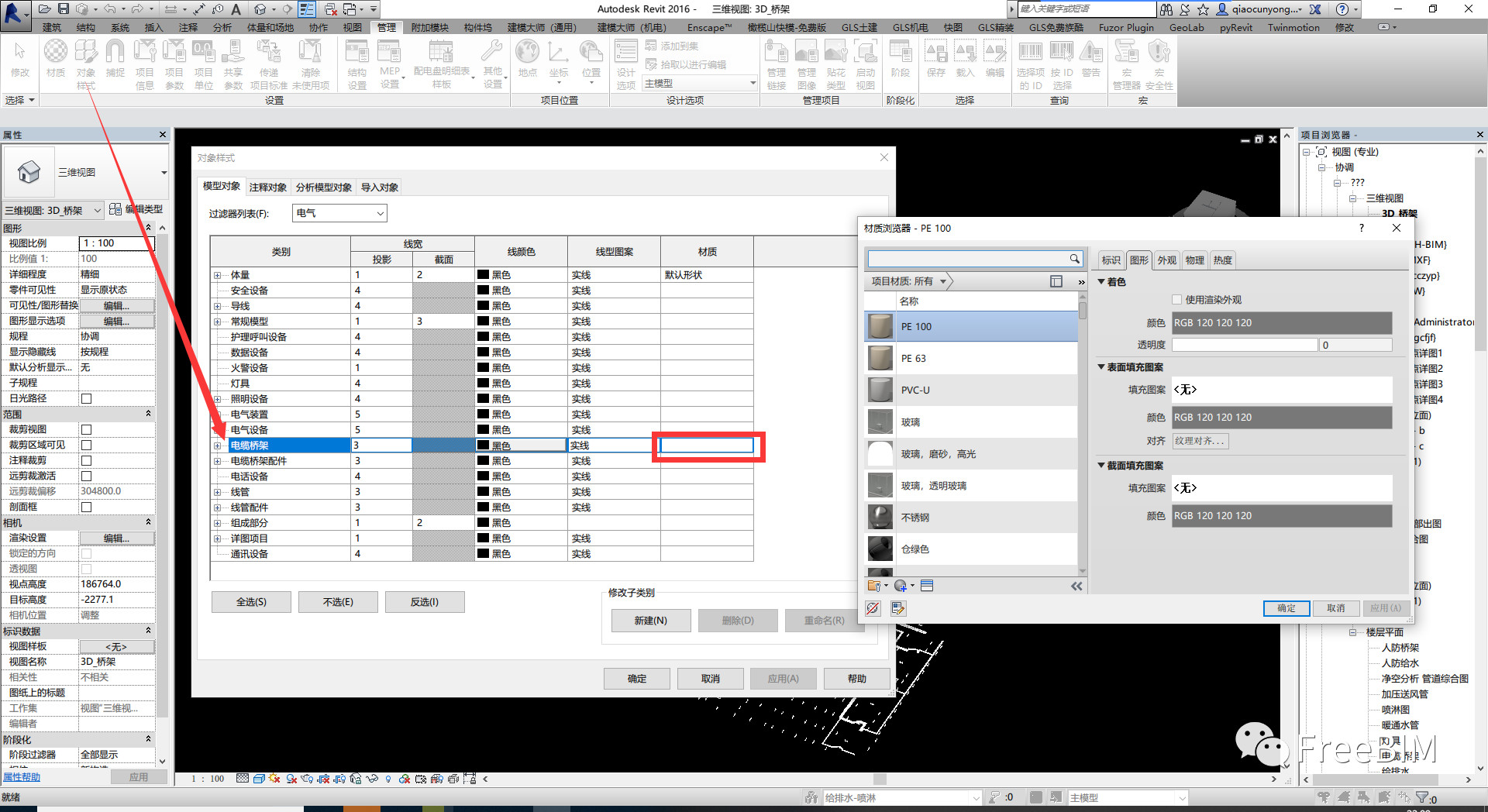

方法一：您可以转到 “管理 -- > 设置 -- > 对象样式 -- > 设置材质的电缆桥架类别（注意 ： 该设置将影响所有电缆桥架 ）

方法二：用添加项目参数或共享参数的方法来给桥架添加材质参数。

1、选择「管理」选项卡，找到管理选项卡中的「项目参数」，选择添加；

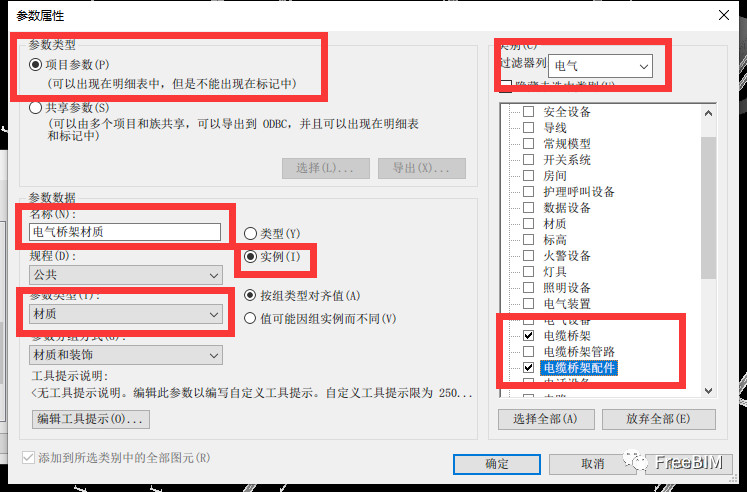

2、在参数属性栏中选择项目参数，添加桥架材质参数，如图所示；

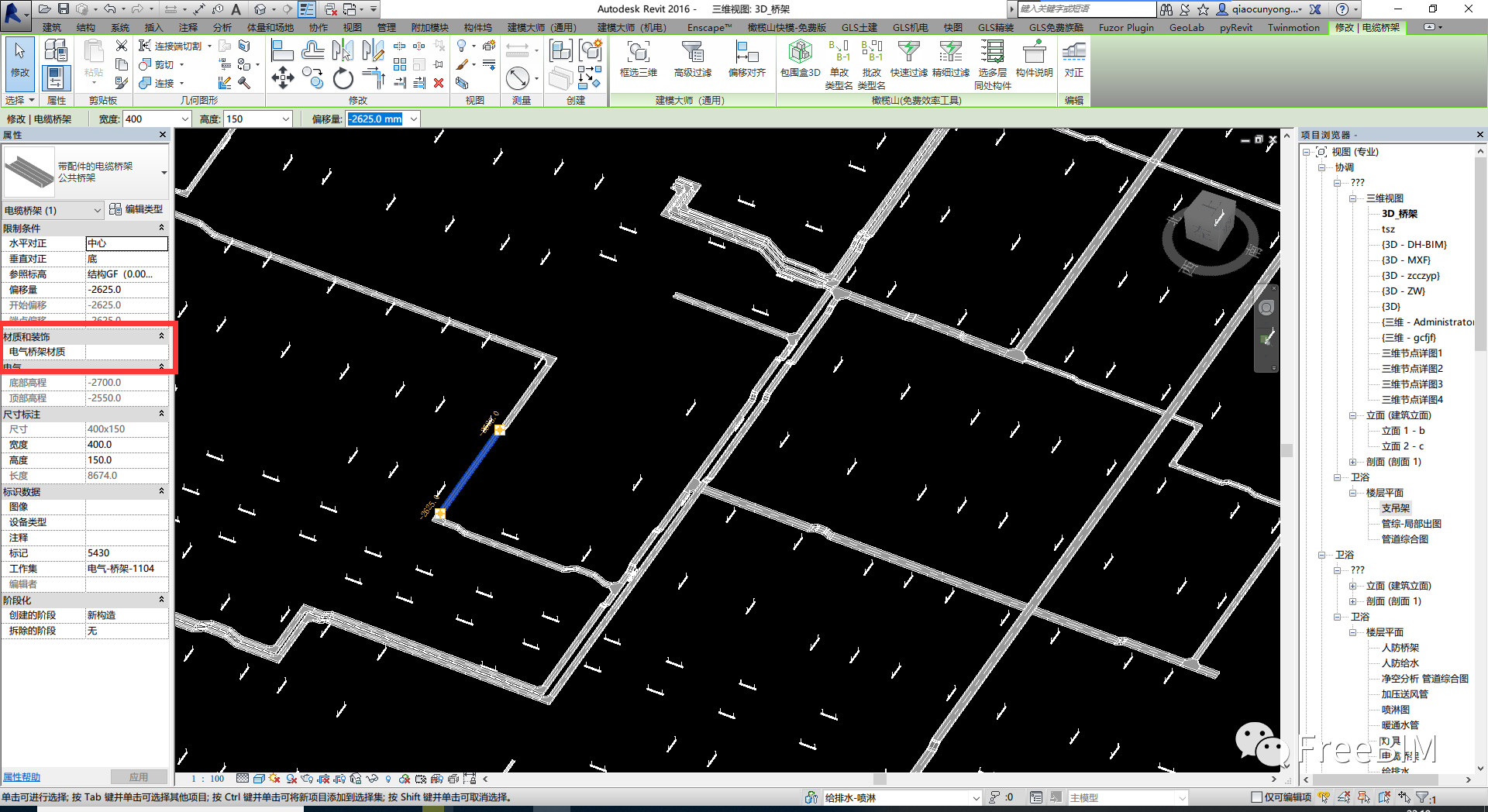

3、点击确定后，这时桥架就会在其属性栏中多出了刚刚加入的「电缆桥架材质」这一项参数。

4、但是这种方法也不是完美的，虽然可以给桥架赋予材质信息，但是 Revit 中仍然不显示，不过导入 Navisworks 中材质可以带入。使用此种方法可以配合过滤器使用。
