建筑物的每个构建经过参数化的方式，模拟真实效果的景象在Revit软件中展示出来；它可用于土建工程、安装工程方面的建模，包含一系列软件的功能，集成了Revit Architecture、Revit Structure和RevitMEP三款软件的功能。这三款软件各自运用于不同专业建模，其中Revit Architecture主要用于建筑专业建模，Revit Structure主要用于结构专业建模，RevitMEP主要用于机电专业建模。一个完整的BIM模型文件，Revit平台数据库中包含了该模型所有的实体和参数信息，犹如一个集成的数字化数据库。

Revit 模型数据结构

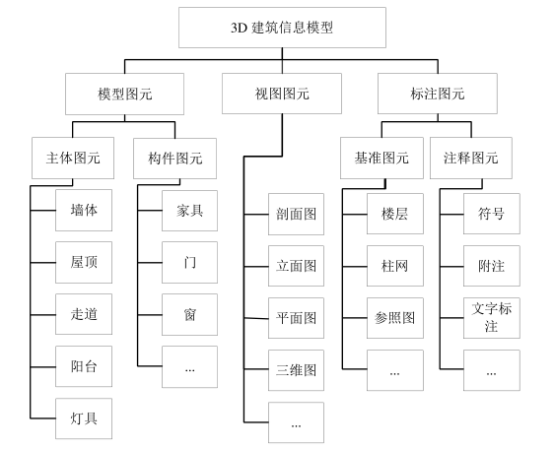

Autodesk Revit软件建模元素主要由三大部分构成，分别为模型元素、视图元素和标注元素；作为BIM三维模型最根本的图元，根据主次关系，其又可分为主体元素和部件元素；主体图元主要包括模型中的墙体、坡道、阳台、卫生间等实体模型，构件图元主要指非主体构建，包括电灯、窗、门、灶台、洗衣机等。组成建筑物的各类构件几何属性、物理属性不同的软件展现方式有所不同，Autodesk Revit软件主要通过模型图元的相关数据来描述，是项目建设各参与方直接工作的对象。为方便建模，Autodesk Revit软件中设置了不同的操作界面，主要有剖面图、立面图、平面图和三维视图，以上视图是Revit软件视图元素的主要构成部分。标注元素可分为数字元素和文字元素。基准图元主要包括楼层、柱网、参照图等；注释图元包括符号注释、文字标注、附注等。

利用Revit软件构建的BIM三维模型是一个大型的数据库，里面存储着工程项目中的各项数据信息，如构建的长度、宽度、高度等几何尺寸，密度、重量、热膨胀系数、导电率、比热容等物理信息。作为一个大型数据集成平台，信息集成是最主要的特征之一，它可以将项目的所有信息按照一定的逻辑性和可靠性整合成一个数据交换体。信息模型中起主导作用的是模型元素，工程项目实体展示背后都与模型元素相互对应。基础数据和扩展数据是描述实体模型最主要的方式，它们是构成理想模型图元数据的两大部分。诸如不随时间和外界条件变化而改变的模型几何尺寸、功能特性、物理属性等信息主要以基础数据存储。然而模型的相关技术信息和经济数据等可归结为扩展数据范畴，当前，因扩展数据涉及面较为广泛，一般BIM三维模型扩展数据较少。

文：郭国锋 桂林电子科技大学

仅供学习交流 版权归原作者所有
