4.2.3标记
1.概念介绍
(1)定义
“标记”是在图纸中对于不同的类别进行注释。Revit确保了每一个类别都可以创建相对应的标记。例如：在门、窗、墙体、电梯中加入实例参数或者类型参数信息，通过“标记”可以将这些信息显示在图纸上，同时也能显示在明细表中。可以说，“标记”是真正让Revit族信息可视化的重要工具。
(2)三种标记应用方式
l按类别单个应用标记
单击“注释”?“标记”?“按类别标记”，对于单个的门窗或者其他类别的族进行标记。
l按类别多个应用标记
单击“注释”?“标记”?“多个标记”，在弹出的“标记所有未标记的对象”对话框中，单选或者多选不同类别，对于所选类别的所有族进行自动标记。
l在创建时应用标记
在创建“房间”和“面积”时，勾选“在放置时进行标记”，在“房间”和“面积”被创建的同时，“房间标记”和“面积标记”自动被加载
(3)载入标记族
Revit项目模板中自动加载了部分标记族。单击“注释”?“标记”下拉菜单，单击“载入的标记”，见图4-10。
图4-10

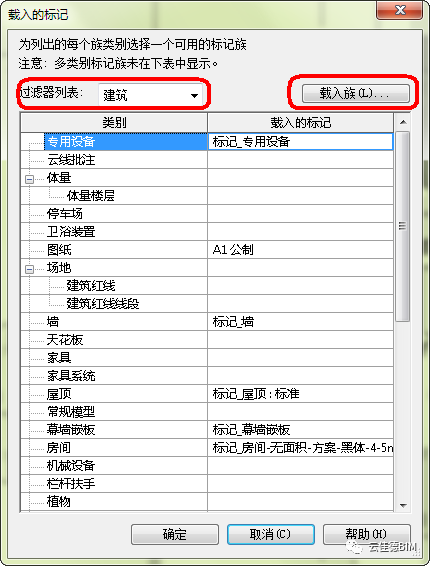

在“载入的标记”对话框中，可以看到那些类别的标记族已经载入了，而哪些没有。如果需要载入新的标记族，单击“载入族”，见图4-11。为了提高效率，建筑师可以在“过滤器列表”中选择“建筑”，从而屏蔽掉机电和机构的标记族。
图4-11
2.房间标记
(1)确定房间边界

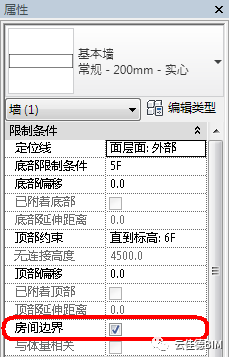

①大多数情况下，Revit系统将默认将所创建的墙体、柱作为房间的边界。切换到之前创建的“5F-施工图标注”平面视图，我们可以通过选择相关墙体，在属性对话框中，确认“房间边界”是否被勾选上，见图4-10。
图4-10

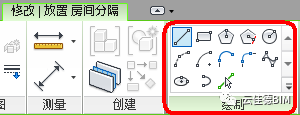

②单击“建筑”?“房间与面积”?“房间边界”，在绘图工具中选择合适的工具，在需要添加房间边界的区域进行绘制，见图4-12。
图4-12
(2)添加房间与房间标记
①单击“建筑”?“房间与面积”?“房间”，默认选择“在放置时进行标记”，在选项卡“房间”下拉菜单中选择已经创建的多种房间功能，在此选择“办公室”，假如下拉菜单中没有适合的房间功能，可以选择“新建”。在属性选项板中选择一种房间标记类型，见图4-13。在绘图区域中所高亮的房间范围内放置房间标记。
图4-13
②假如在“房间”下拉菜单中选择了“新建”，可以房间绘制完成后，在绘图区域内选择此房间，在属性对话框中“名称”一栏中输入新的房间名称，见图4-14。
图4-14
(3)添加房间图例
Revit提供了添加房间图例的功能，在完成房间绘制之后，按照预先设定的颜色方案，自动添加房间图例。具体步骤为：
①带细节复制“4F–施工图标注”视图，重命名为“4F–方案标注”，在视图属性选项板中将“视图样板”设为“无”，在“颜色方案”中选择已经创建的“方案1”，见图4-15。单击“确定”。
图4-15
②单击“注释”?“颜色填充”?“颜色填充图例”，在绘图区域内的合适位置上进行放置。最后完成的效果见图4-16。
图4-16
3.面积标记
(1)添加面积平面

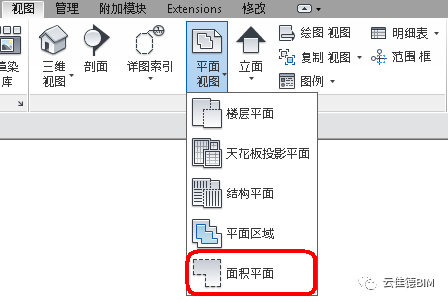

①在“建筑中心文件.rvt”中，右键单击项目浏览器?面积平面?43.2m，选择删除。单击“视图”?“创建”?“平面视图”下拉菜单中选择“面积平面”，见图4-17。
图4-17

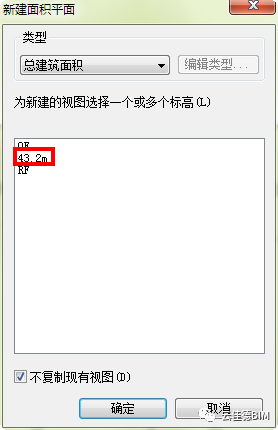

②在“新建面积平面”对话框中，“类型”下拉菜单中提供了集中常用面积类型，例如“总建筑面积”，“防火分区面积”、“净面积”等。在此，选择“总建筑面积”。在“为新建的视图选择一个或多个标高”中选择“RF”，在此提示我们目前只有“43.2m”这一层还未创建“总建筑面积平面”，其他各层已经创建完成。默认勾选“不复制现有视图”，单击“确定”，见图4-18。
图4-18
③在弹出的“是否自动创建关联的边界边界线”的提示框中，在建筑平面复杂的情况下，可以选择“否”，这时“43.2m”总建筑面积平面将被激活。
(2)添加面积与面积标记
①单击“建筑”?“房间与面积”?“面积边界”，在绘图区域内绘制相应的面积边界线，注意边界线必须围合成封闭的区域。
②单击“建筑”?“房间与面积”?“面积”下拉菜单中选择“面积”，默认勾选“在放置时进行标记”，在面积标记“名称”一栏中输入“43.2m面积”，在已经创建面积边界中放置面积图元，见图4-19。
图4-19
(3)总建筑面积明细表

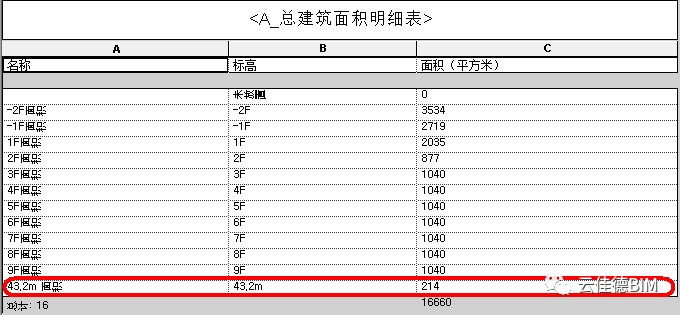

创建面积平面的主要作用是为了进行各类面积统计，打开项目浏览器中“A_总建筑面积明细表”，可以发现之前创建的RF的面积已经被更新，并且被计入总建筑面积中，见图4-20。
图4-20
4.门标记
(1)按类别多个应用门标记
①切换到“5F–施工图标注”视图，单击“注释”?“标记”?“全部标记”

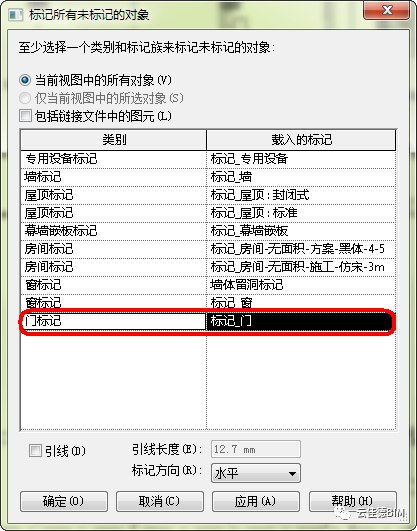

②在弹出的“标记所有未标记的对象”对话框中选择“门标记”，见图4-21，单击“应用”，确认所添加的门标记符合设计要求，单击“确定”
图4-21

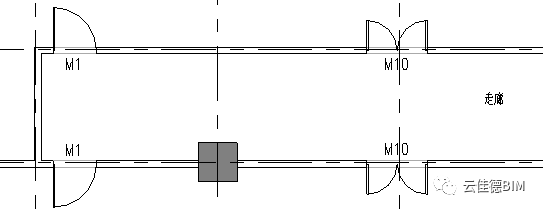

③所有的门都被标记，例如图4-22
图4-22
④“门标记”代表了大量其他类别的标记方法，在此不一一列举，读者可以举一反三
(2)修改

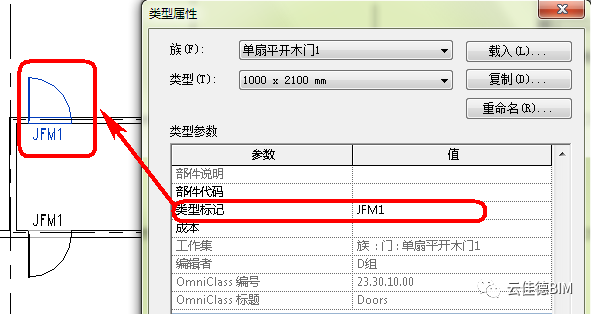

①在项目中选择一个已经添加门标记的门，打开类型属性对话框，在“标识数据”下把“类型标记”修改为“JFM1”，单击“确认”。所有相关的门标记都会被更新见图4-23。
图4-23

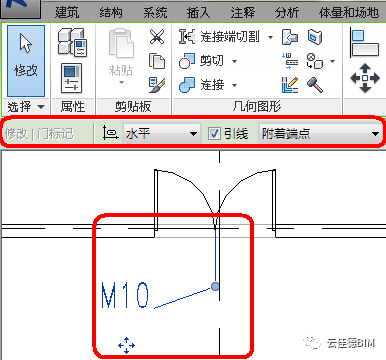

②选中门标记，在选项栏中出现“引线”的添加位置等信息，可以按照出图需要进行调整，见图4-24。
图4-24
