一、轴网创建软件操作步骤：

垂直轴网绘制

1、项目浏览器→楼层平面，F1双击打开→绘制第一条垂直轴线，轴号为1→ESC键2次退出。

2、利用“复制”命令创建2-4号轴线。（根据轴网的不同规律，还可使用阵列或镜像等工具，使用方法同CAD）

单击选择1号轴线（轴线变蓝）→点击“复制”，“多个”前打钩→移动光标至1号轴线上单击一点，水平向右移动光标（光标距离1轴稍微远一点）→键盘依次输入间距值，5100+enter，4800+enter，4500+enter，2700+enter→ESC两次退出，这样垂直轴网就绘制好了，水平轴线依此绘制即可。

3、轴网编辑

框选全部轴网→属性，编辑类型→对轴网的颜色，轴号等进行设置

完成后要确保轴网在四个立面符号范围内

二、多段轴网的绘制

1、点击“绘制”面板下的"多段"命令。

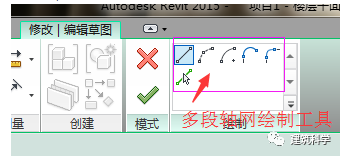

2、使用“多段轴网绘制工具”，点击“多段”命令，进入“修改/编辑草图”，在“绘制”面板下有创建多段轴网的所有工具。

3、利用上图的多段轴网绘制工具以及各个工具的组合使用就能完成各种轴网的绘制。

三、修改轴网标头大小

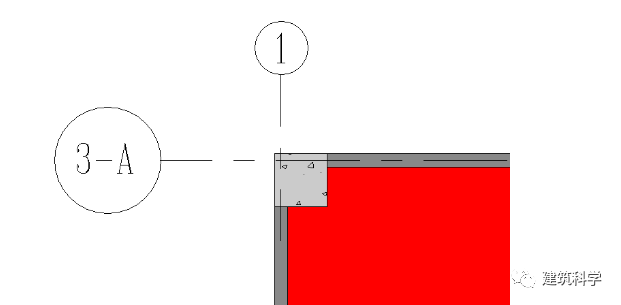

1、在我们出施工图的时候，有些轴网标头大小满足不了我们的要求，如何来修改呢?

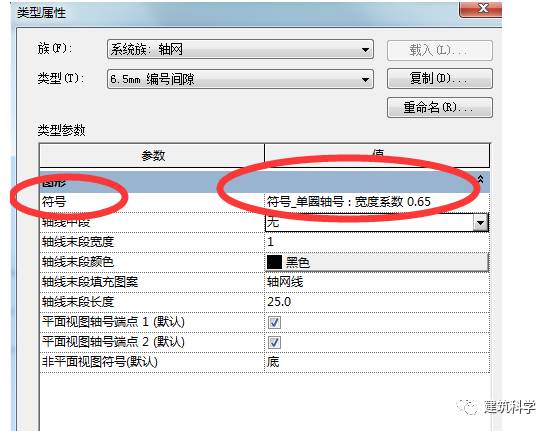

2、选择轴网，然后编辑类型，在类型属性对话框里面查看下轴网的符号。

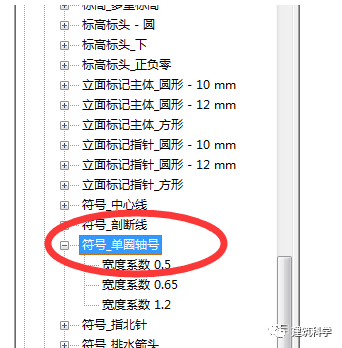

3、在项目浏览器族下拉列表中找到注释符号，然后找到我们的轴网符号。然后右键，编辑族，进入到组编辑界面。

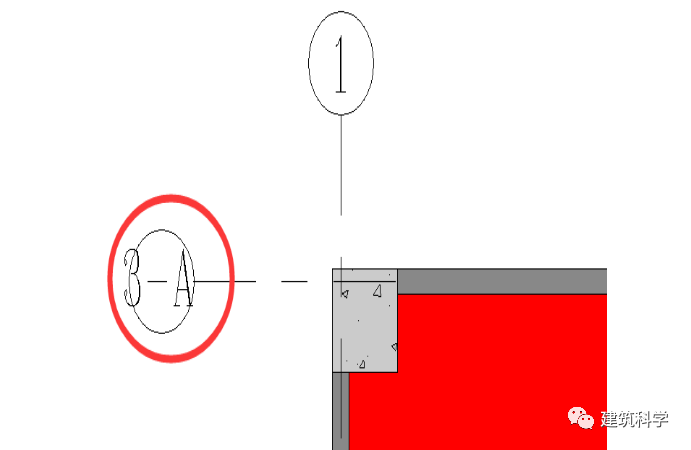

4、然后在族类型里新建一个组的类型，给轴网标头大小一个符合规范的尺寸，见下图
