一、命令概述

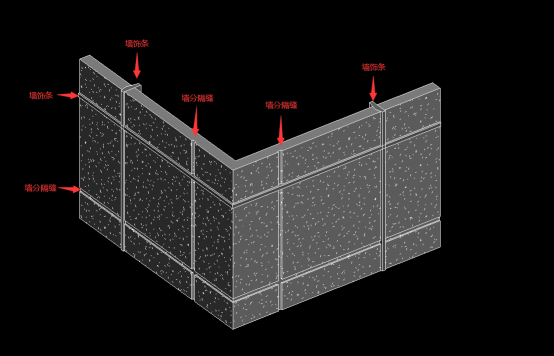

墙饰条及分隔缝是依附于墙主题的带状模型，使用墙饰条和分隔缝，可以分方便地创建如女儿墙压顶、室外散水、墙装饰踢脚线等。

二、使用技巧

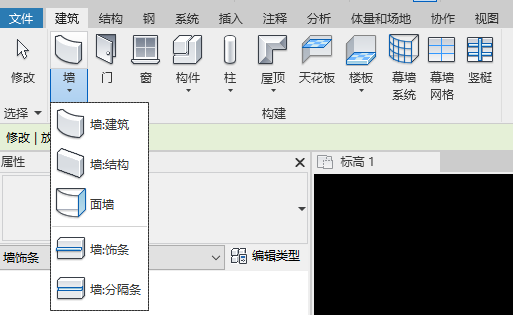

1、位置：在功能栏选择“建筑”选项卡→“构建”面板→“墙”命令下拉菜单→“墙：饰条或墙：分隔条”，如图所示：

注：创建墙饰条或分隔条时，只能在立面或三维视图中实现

2、操作步骤：

在“修改/放置”选项卡可选择水平或者垂直放置方式，当放置一个墙饰条，点击“重新放置墙饰条”可继续放置墙饰条，如图：

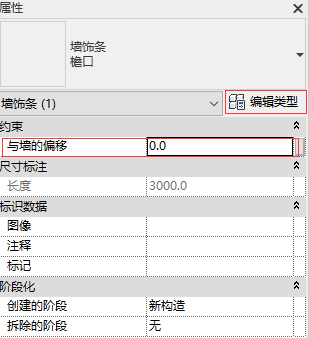

我们还可以对创建的墙饰条继续编辑，选中要修改的墙饰条，可直接在绘图区修改尺寸标注来调整墙饰条位置，也可在属性对话框输入墙偏移标等参数来调整；在属性对话框下拉菜单点击“编辑类型”也可对墙饰条轮廓形状材质等属性进行修改，如图：

通过这节的介绍，相信大家对“创建墙饰条、墙分隔条”有了更深刻认识。这期的技巧分享就到这，我们将定期为大家推送技术贴，敬请持续关注我们。
