标准化的工作，应该从从头做起。标准化的建模，从项目样板开始。只有统一标准的基础工作，才能让后续数据正确关联。

1 概念

项目样板是一种提高绘图效率，统一绘图标准，保证出图质量，在项目开始前根据项目特点预制的样板文件，兼具统一性与特殊性。

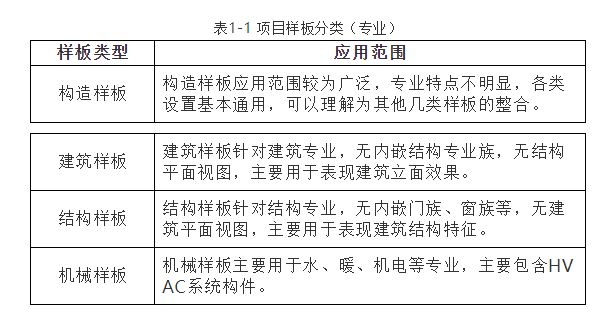

2 类别

3 要素

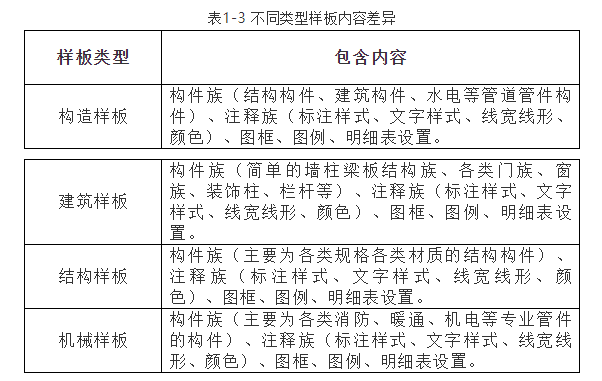

项目样板通常包括标高、立面视图、族、明细表、图例、图框。其中族包括：注释族（尺寸标注，文字，线形）、构件族（柱梁板等、定义幕墙竖梃）、图框、图例、视图标记等（统一性）。根据样板类型不同，在族的载入以及视图样板设置上存在一些差别（差异性），如表1-3所示。

4 样板使用流程

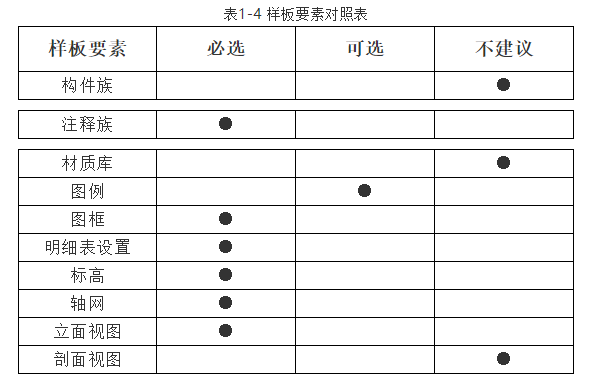

根据国家相关出图规范，制定好符合规范的注释族以及视图样板，补充完善其他具有自身特色的图框等内容，同时逐渐完善自身的族库。具备自己的项目样板后，在项目伊始，由样板负责人根据项目情况绘制统一的标高与轴网，嵌入样板中，再将样板分发给各部分各专业建模负责人，由分派建模负责人根据自己专业从族库中载入族、制作材质浏览器。样板要素必要性见表1-4。

注：凡是具有定制化特点的要素都不必带入样板（为了方便后期整合模型，轴网、标高必须带入样板）。构件族、材质库根据使用者专业需求自行载入；图例根据绘图内容的不同专门定制（如绘制内容基本一致可使用统一图例）；剖面视图由绘图人员自行补充。

5 操作步骤

5.1 新建项目样板

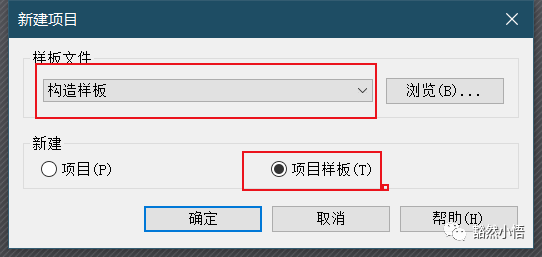

首先以构造样板为模板，在打开revit后，创建构造样板的样板文件。如图

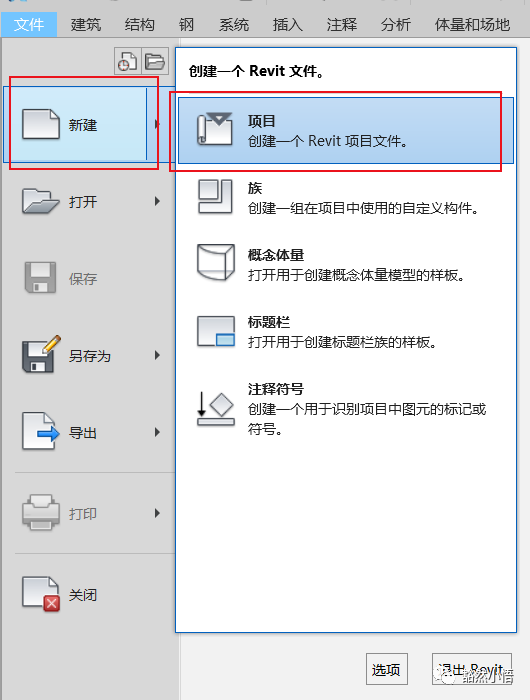

图1-1 创建项目样板

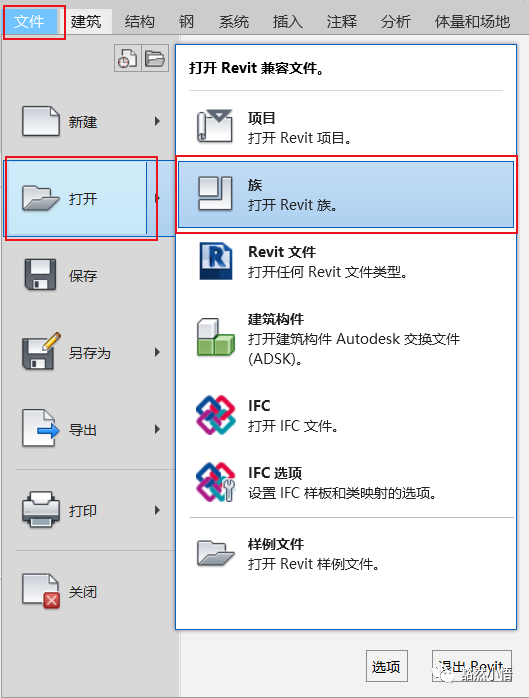

接着对项目需要用到的族进行载入，如图1-2所示。

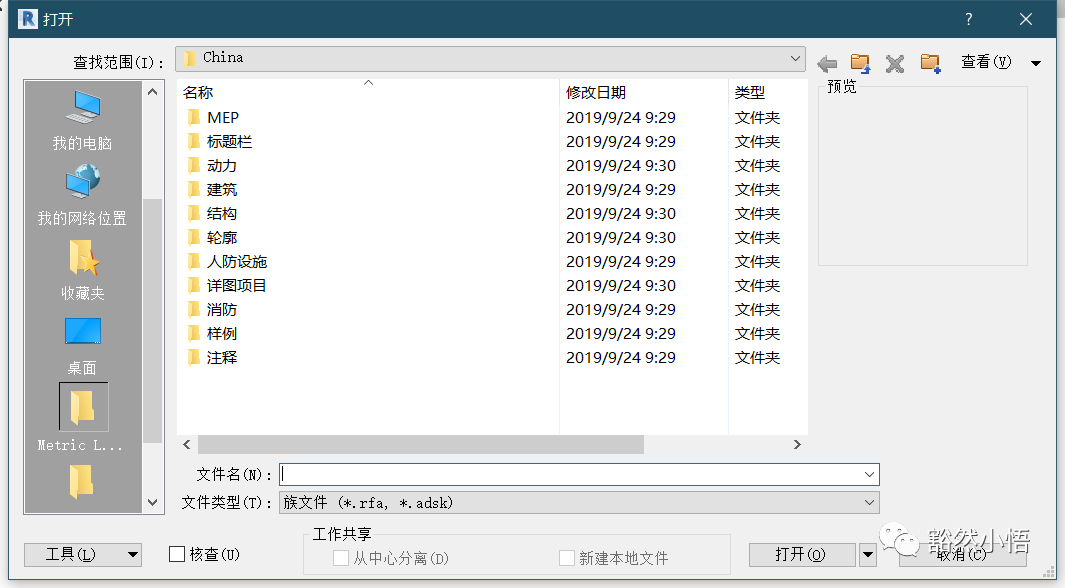

图1-2 选择需要的族进行载入

根据相关出图标准，在视图样板中对线形、线宽、颜色等进行修改。在样板制作完成后，保存为样板文件即可，如图1-3所示。

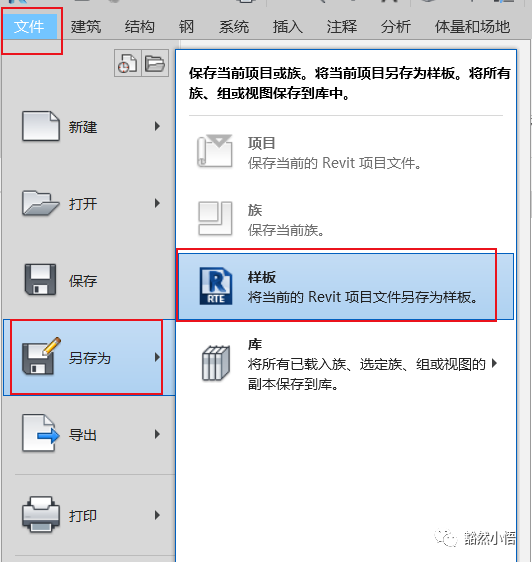

图1-3 保存样板文件

5.2 载入项目样板

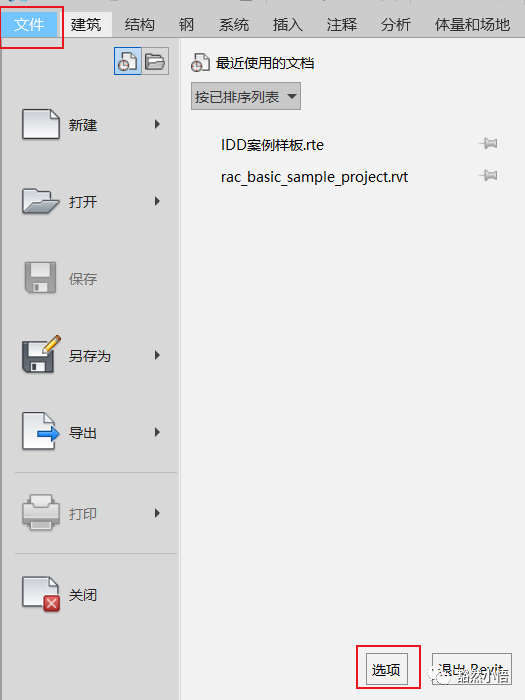

当有一套现行样板时，我们需要在revit的开始页面对其进行载入，方便后续使用。首先在revit的开始页面单机左上角文件—选项，如图1-4所示。

图1-4打开文件菜单下选项

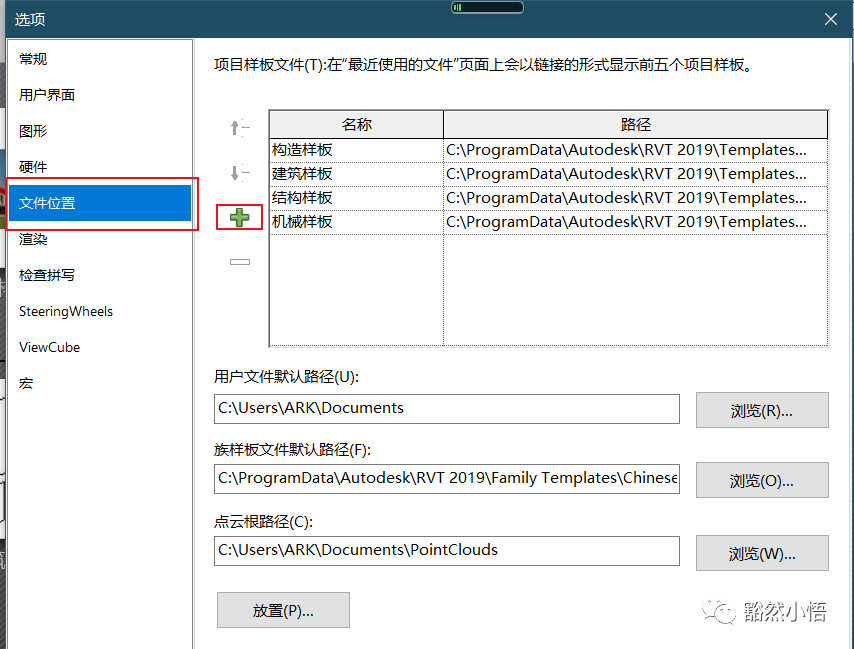

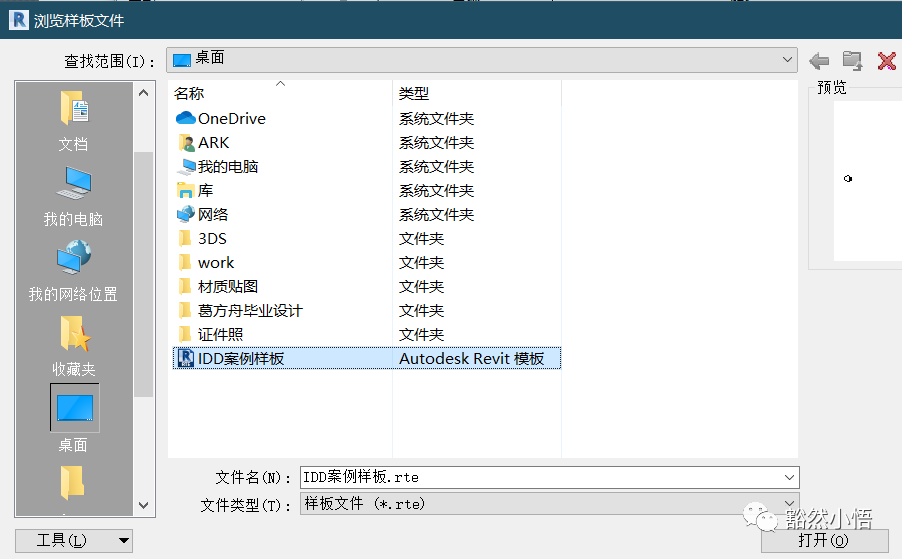

在选项页面点击文件位置，点击绿色加号打开文件目录，如图1-5所示。

1-5 添加文件中的项目样板

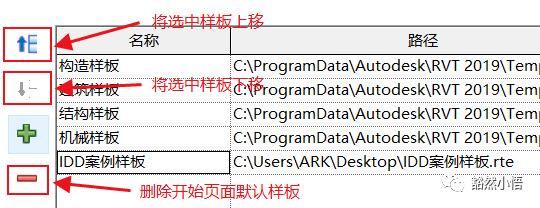

添加完成后，可对常用样板的位置进行修改，并将不常用或用不到的样板文件移除开始页面，如图1-6所示。

图1-6 对样板文件进行移位，删除等操作

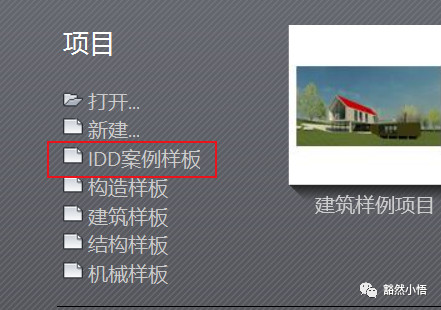

完成对样板文件的添加后，即可在开始页面快速打开项目样板，如图1-7所示。

图1-7 完成项目样板添加

6 项目样板的应用，为什么要用项目及样板

项目样板是在以团队为单位的日积月累的工作经验的知识累积，是一个团队一项重要的可以物化的知识生产力。伴随项目样板改进的还有族库，以及视图样板规范，融合三者并一次次改进之后可以使团队的工作流程化、标准化、有据可查、有据可依，同时有效提高生产效率，且方便后加入团队的人快速学习，快速上手，快速融入团队。项目样板帮助BIM团队快速建立三维可视化模型，且能在多处细节达成统一，辅助团队协同工作。同时提供出图规范，保证质量。成熟的项目样板及完备的族库，是体现一个BIM团队核心竞争力的关键所在。
