问题：Revit中常规建族的步骤是怎样的呢？

解析：在Revit中“族”是基本的模型构件单元，模型构件都是通过定义不同的族类型实现的。 软件内置标准族库，当标准化族库不能满足建模要求的时候即采用创建族的方式完成，那么族的标准化创建步骤是怎么样的呢？创建参数化族构件需要注意什么？请见下文。

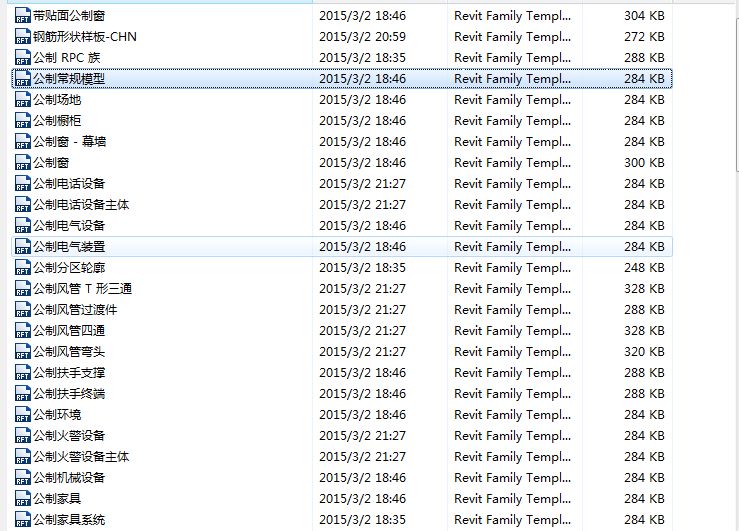

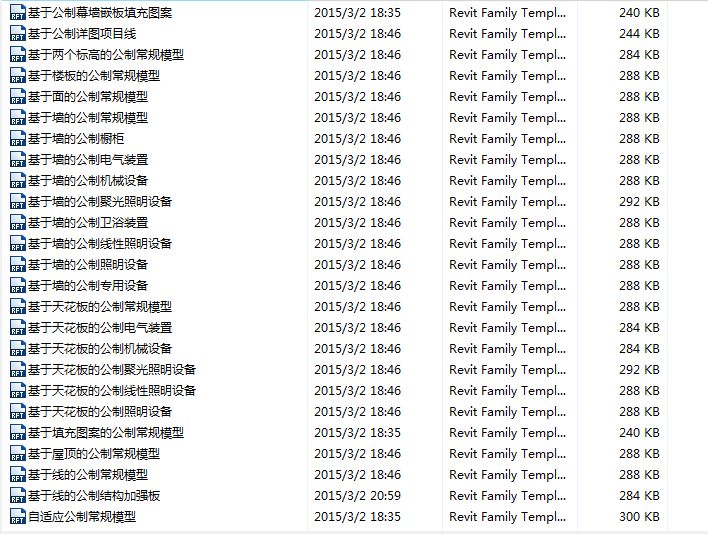

1、首先根据构件类型及形态选择族样板

注：在没有特定族样板选定的条件下，选择“公制常规模型”族样板

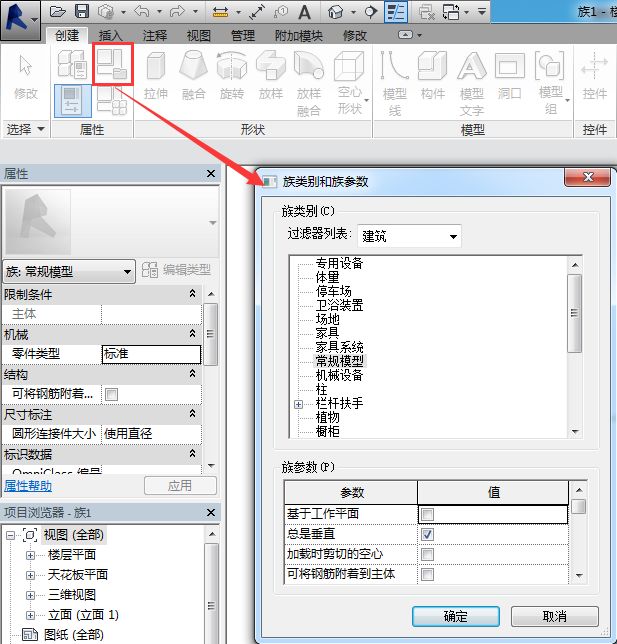

2、定义族类别和族参数

使用常规族样板时注意定义族类别和族参数，特定族样板不必重复设置（例如门族、窗族样板）。

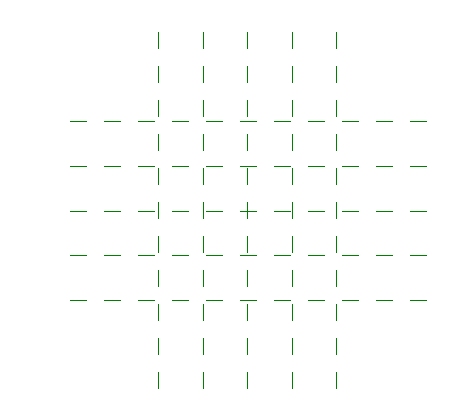

3、设置参照平面

参照平面用于定位，以辅助完成模型轮廓的绘制。

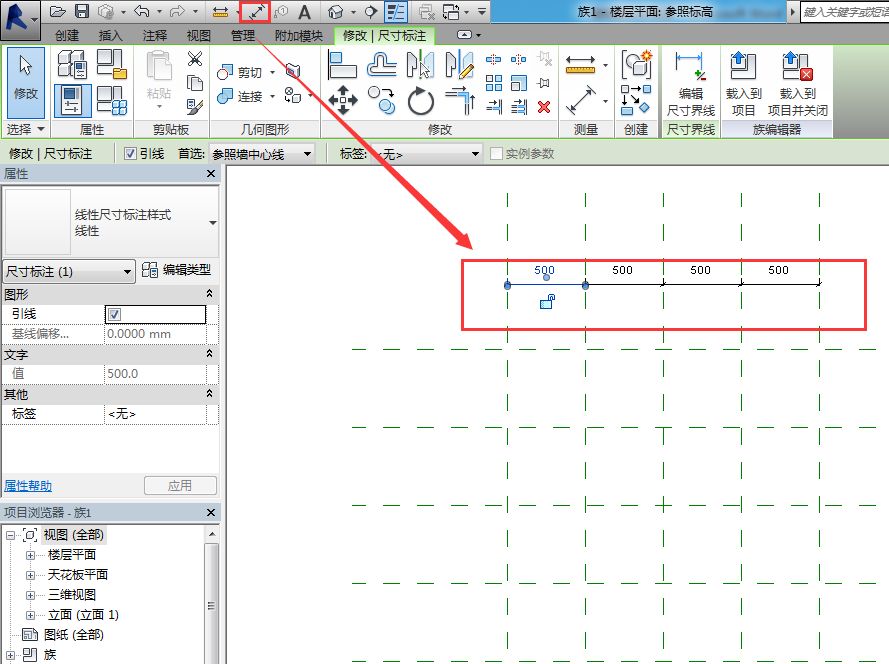

4、尺寸标注

标注参照平面间的尺寸，辅助完成参数化建模，注意需分开标注相邻参照，不可连续进行尺寸标注。

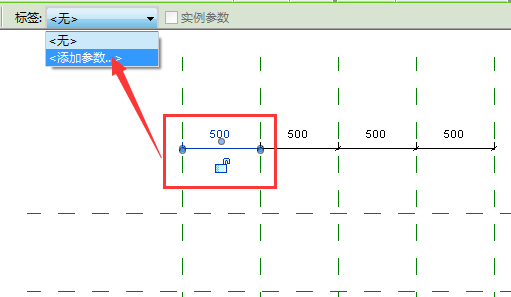

5、添加参数（参数化建模）

辅助实现参数化建模。

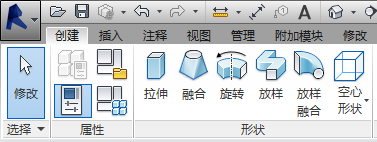

6、创建三维形体

软件给定拉伸、融合、旋转、放样、放样融合以及空心形状几种工具实现三维实体的创建。

注：若需要参数化建模，构件轮廓创建完成之后，锁定参照平面

7、其他需要注意的要点

设置族图元显示—用于项目中形体显示、二维符号表达、定义子类别—用于细分子类别；定义类型—用于多类型创建等操作，辅助规范族的创建。
