在项目创建期间，可能需要在视图中创建与模型不直接关联的详图。这时就需要用到“绘图视图”，在这里可以创建与模型不关联的、视图专有的图。当在项目中创建绘图视图时，它将与项目一起保存。尽管未与模型相关联，但仍可以从浏览器中将绘图视图拖曳到图纸中。

同其它视图一样，“绘制视图”也可以按不同的视图比例（粗略、中等或精细）创建详图，并可使用详图视图中使用的全部详图工具：详图线、（填充遮罩）区域、（重复）详图构件、隔热层、参照平面、尺寸标注、符号和文字。

注意：类似于其他视图，在项目浏览器的“绘图视图”下列出了绘图视图。放置在绘图视图中的任何详图索引必须是参照详图索引。

以下将介绍怎样在绘图视图中绘制截水沟详图。

1. 绘制截水沟详图

1单击功能区中“视图”→“创建”→（绘图视图）。

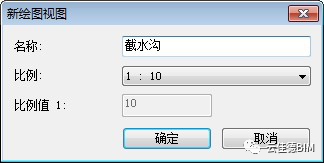

2在“新绘图视图”对话框中，输入名称“截水沟”，然后选择“1:10”作为“比例”，见下图。

3单击“确定”后“绘图视图”将在绘图区域中打开。

4从中国族库中载入族“排水沟-剖面.rfa”，单击“注释”→“详图”→（构件）”→“详图构件”，选择该族，修改其类型参数“宽度”为“360”，然后将其放在绘图区相应位置。

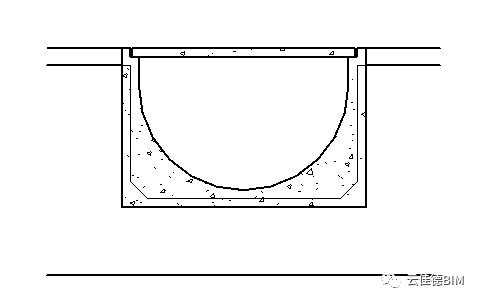

5单击“注释”→“注释”→（详图线），在“修改l线”→“线样式”中选择“中粗线”绘制截水沟轮廓线，见下图。

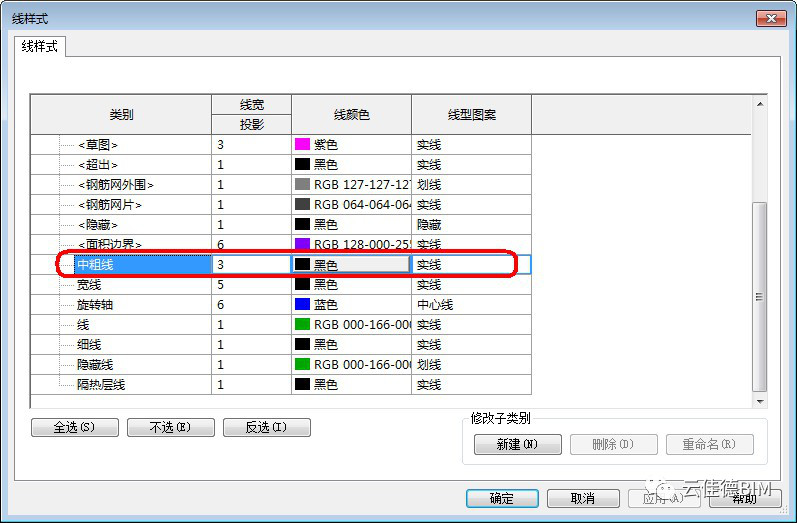

【提示】如果默认设置的线样式或线宽不符合实际项目中出图的需要，可以单击在功能区中“管理”→“设置”→（线样式），在“线样式”对话框中设置线宽、线颜和线性图案，见下图。

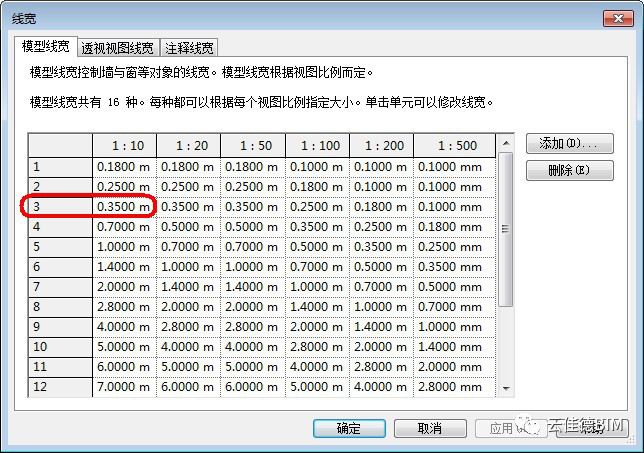

如果需要调整线的具体宽度，可以单击在功能区中“管理”→“设置”→（线宽），在“线宽”对话框中设置，见下图。

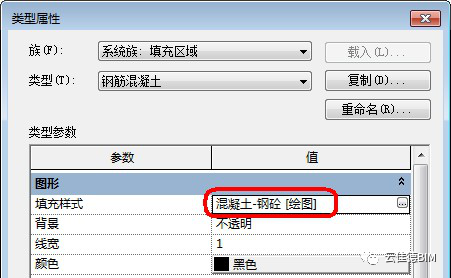

6单击“注释”→“详图”→“区域”→（填充区域），通过“复制”新建一个“填充区域”类型，并选择“混凝土-钢砼”作为“填充样式”，见下图。

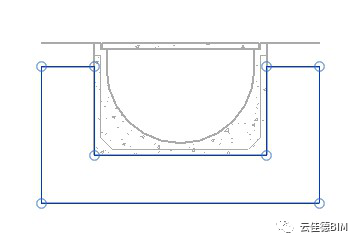

7接下来，选择一个线绘制工具并选择“不可见线”作为线样式，绘制截水沟周围钢筋混凝土板区域，见下图。

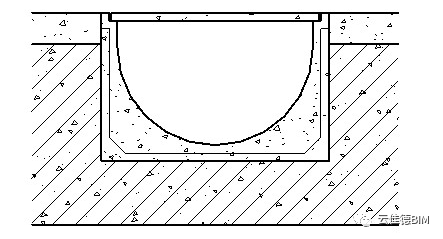

7单击“”结束编辑，完成截水沟钢筋混凝土板剖面的绘制。按此方式继续添加50厚40混凝土的填充区域，在此不赘述，完成后效果，见下图。

【提示】此截图采用了非“细线”模式，可通过单击“视图”→“图形”→（细线），切换细线与非细线显示模式。

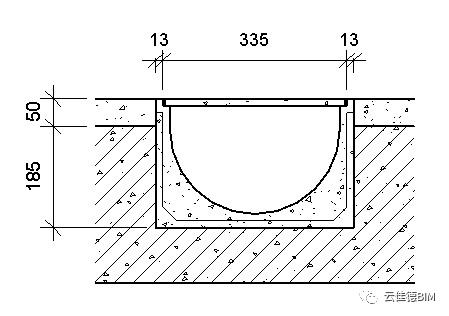

 8单击“注释”→“尺寸标注”→（对齐），标注相应尺寸，见下图。

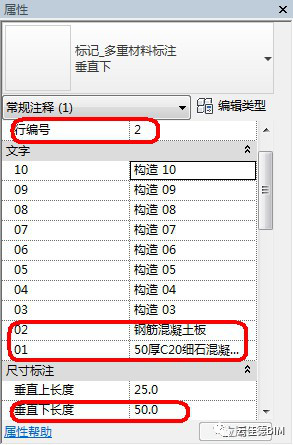

9从载入族“族标记标记_多重材料标注.rfa”，单击“注释”→“符号”→（符号），选择族类型为“垂直下”，将其添加到绘图区域。然后调整其实例参数“行编号、垂直下长度、宽度”等参数，并在文字类型参数“01、02”中输入相应的施工做法，见下图。

10按此方法继续绘制，完成后的截水沟剖面，见下图。
