在绘制施工场地模型时候需要布置现场围挡，围挡族文件还是很容找到的，每一片围挡都是独立的，可以通过复制或阵列批量放置，但放置好后不易调整。这里介绍用栏杆扶手批量的绘制围挡。

一、 族创建

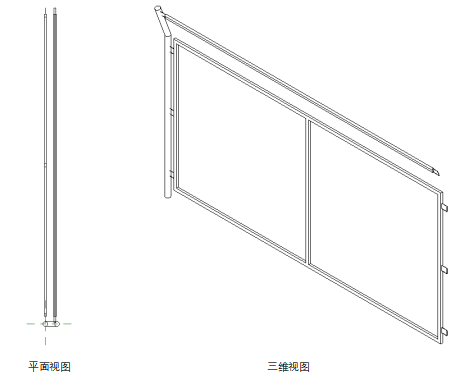

用Revit内置的栏杆扶手绘制，在创建族的时候选择公制栏杆样板。把围挡模型复制到新建围挡族文件中，也可以通过绘制实体工具来完成围挡模型的绘制。模型绘制只需要绘制一个围挡竖杆和围挡板，将围挡竖杆放置在原点位置。

二、 设置参数

通过对围挡板设置可见性参数来进行控制，将围挡族设置两个族类型：一个类型是“支柱”，只有围挡竖杆，围挡板不可见。另一个类型是“支柱+板”，围挡竖杆和围挡板均可见。设置好族类型后将族载入到项目中。

在项目中使用栏杆扶手工具，打开类型属性通过复制来新建类型：施工区域围挡。在类型属性中将扶栏结构中全部删除。打开编辑栏杆位置对话框，主样式设置一个支柱带+板，根据栏杆族绘制时设计的栏杆间距填写相对前一个栏杆的距离。将底部和顶部都设置为主体，顶部偏移设置为族中默认的高度。对齐设置为起点，超出长度填充为截断样式。在支柱的设置中，将起点支柱设置为族里的支柱，转角和终点支柱设置为支柱+板，顶部、底部和偏移设置跟主样式相同。核心思路是起点为单个支柱，下一个为围栏和另一端的支柱，每多一片围栏就多一个支柱，支柱数=围栏数+1。

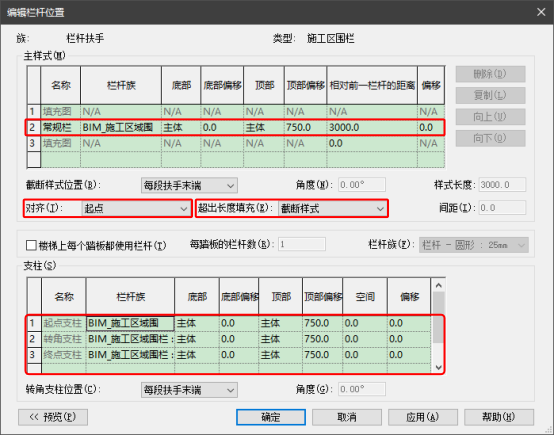

栏杆位置设置

完成参数设置，可以绘制围挡，是以线的形式绘制，绘制围挡的线可以是直线也可以是择线，但线段必须连续。需要绘制多段时候，则需要分段绘制。末端的截断样式，会以终点放置一个围挡竖杆带围挡板与前面的重合，与现场围挡的安装相似。

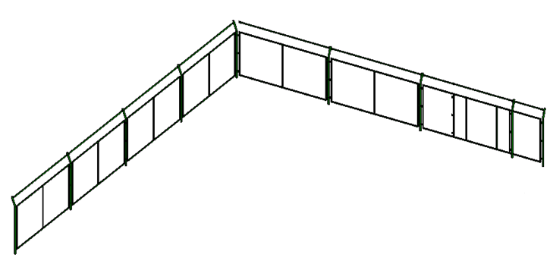

施工区域围挡

三、 拓展绘制

由竖杆和横杆组成的围挡与栏杆扶手类似，同样可以通过编辑栏杆扶手的类型属性来设置，在编辑扶栏结构中设置横杆（需要绘制轮廓族），在编辑栏杆位置中设置栏杆的排布。围挡安装一般为直线，也可以创建基于线的族来绘制。栏杆扶手工具可以绘制弧线，礼堂的座椅也可以通过设置栏杆扶手类型来绘制。

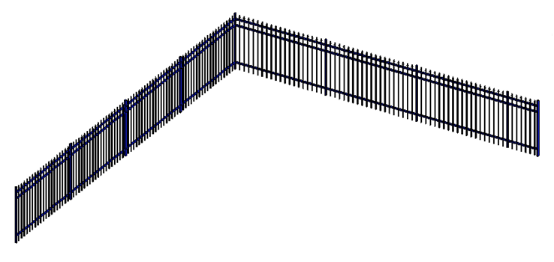

办公区域围挡

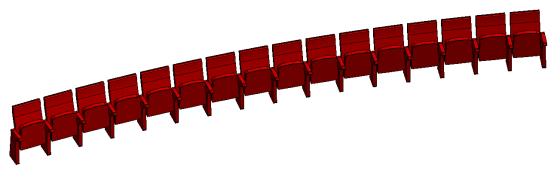

会堂座椅
