谈论起Revit里的地形模型，大多数人的第一反应，是通过场地的地形表面生成，其实在Revit中，还有很多方法可以生成地形或导入地形数据，今天我们一起来盘点一下这些方法，以及它们各自的优缺点。

我们接下来讨论的地形生成方式不仅限于Revit软件本身自带的功能，更多的是Autodesk厂家与各个软件的合作关系。

1.放置点

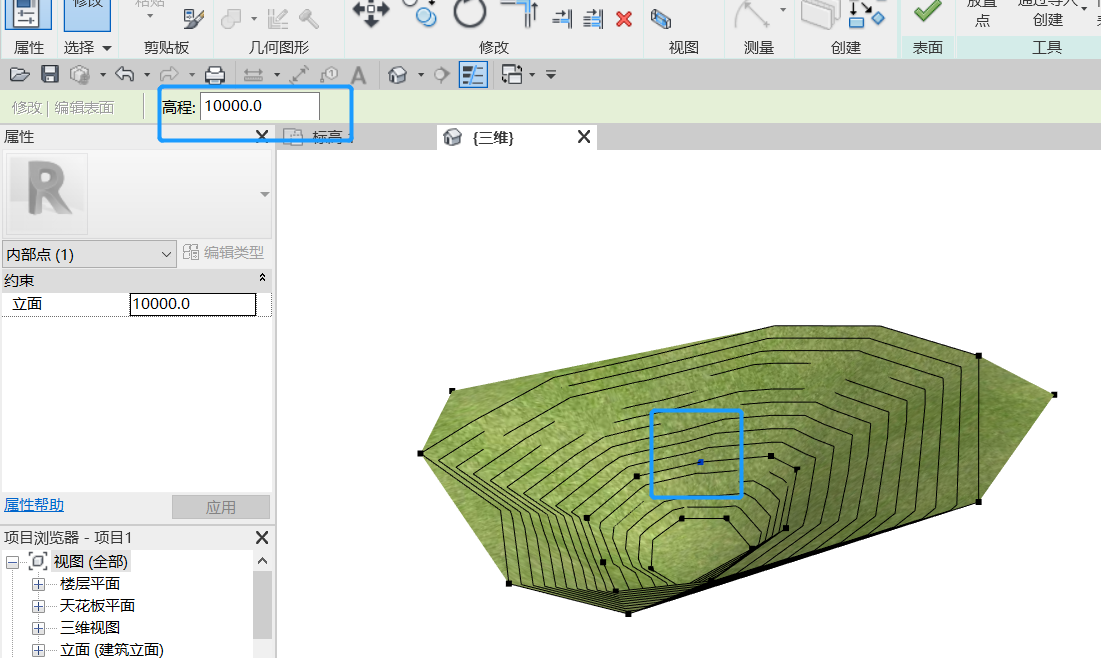

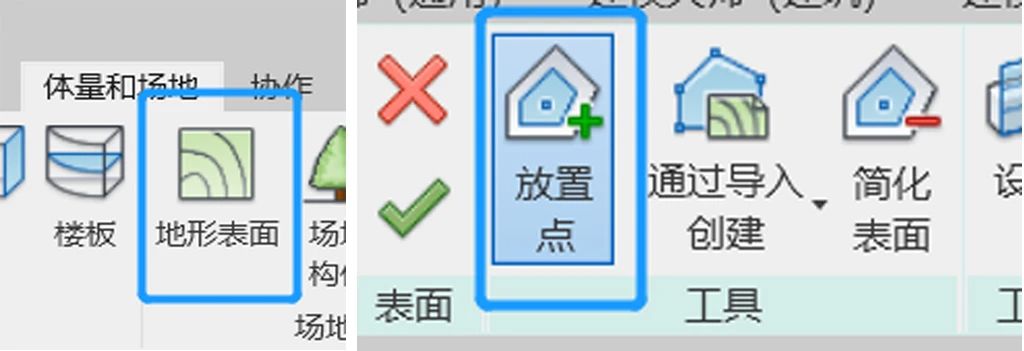

放置点功能位于体量和场地选项卡下地形表面，点开找到放置点，并通过自定义设置点的高程值来创建地形的高程数据。

优点：通过用户自定义高程点来绘制模型，使地形更为精确。

缺点：只适用于面积小的项目，面积太大，人工效率低下。

2.指定点文件

通过指定点文件导入具有笛卡尔坐标系三要素（X,Y,Z）的逗号或空格分隔的txt或csv格式文件。

优点：可通过现场实际测量导出的数据生成高精度的地形数据。

缺点：依赖于现场测量人员提供数据，不适用大型路桥项目。

3.导入实例文件

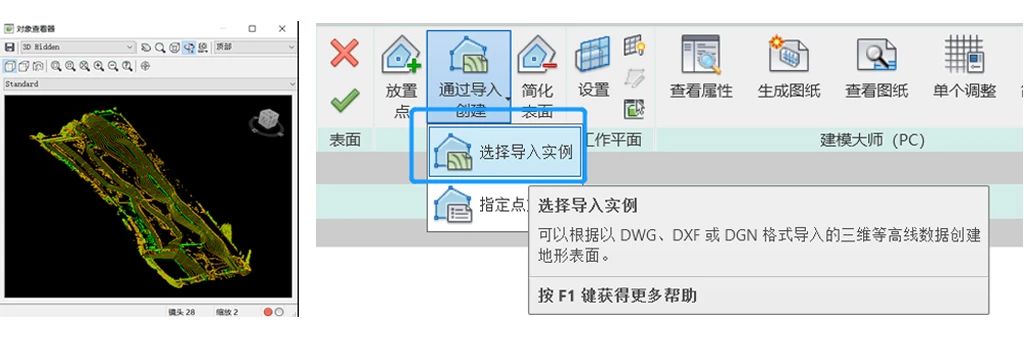

将Civil 3d导出的Dwg格式的等高线地形导入到Revit，并用导入实例将等高线文件生成地形文件。

优点：采用等高线生成的地形相对于用点直接生成的精度要高。

缺点：数据的来源也是根据现场测量提供。

4.倾斜摄影点云技术

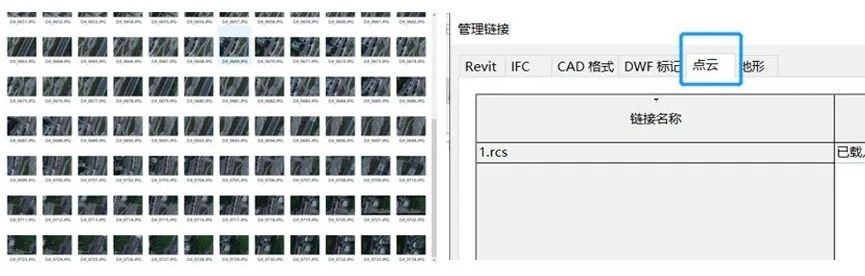

通过Autodesk ReCap将无人机拾取的地形照片生成为rcs格式的点云数据文件，直接链接到Revit就自动生成点云数据的地形。

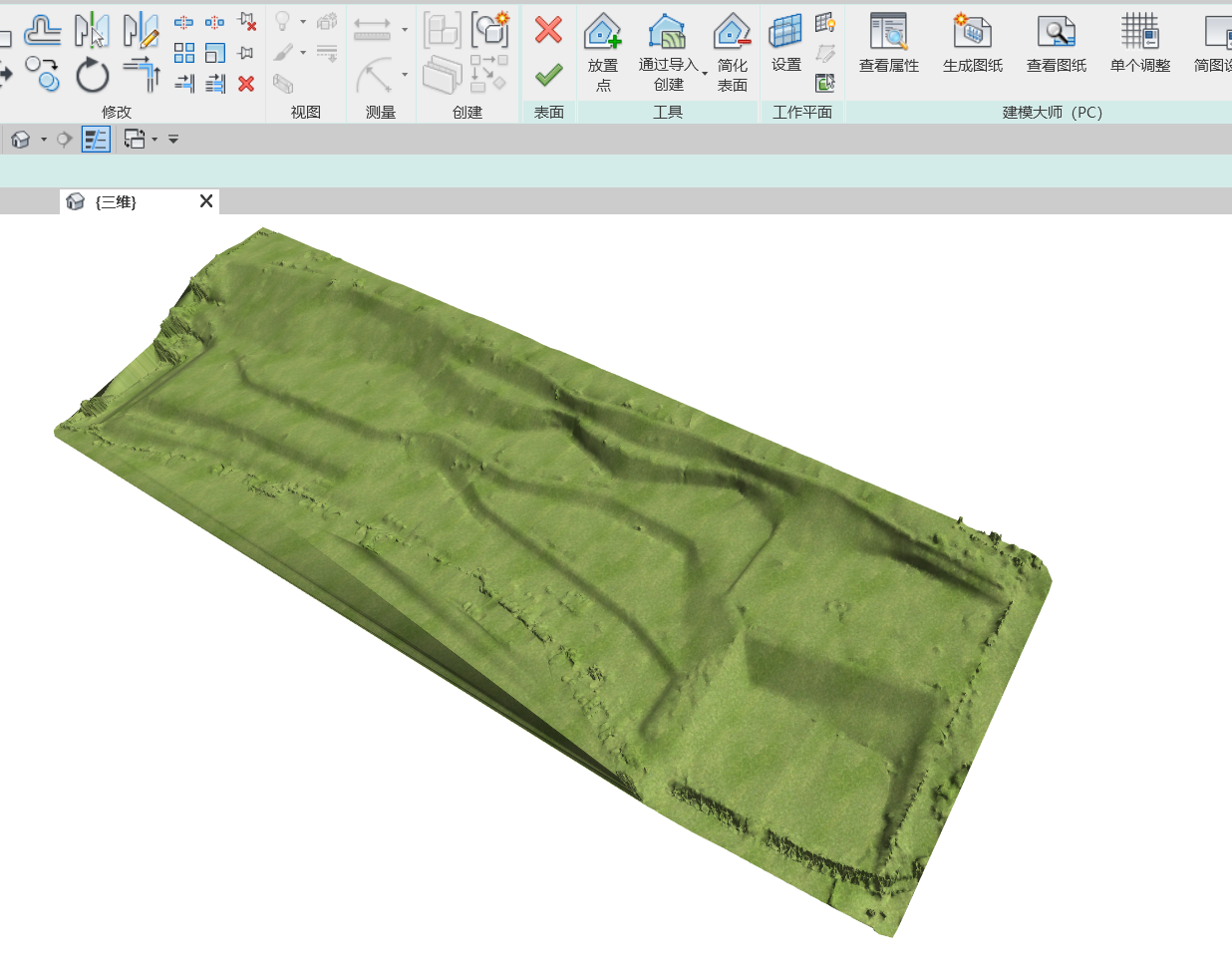

优点：通过倾斜摄影可生成与现场一致的地形数据，且可以生成大型地形数据。

缺点：需要现场无过多影响因素，如灌木丛，大风等会影响无人机飞行或阻挡视线。

5.InfraWorks地形生成

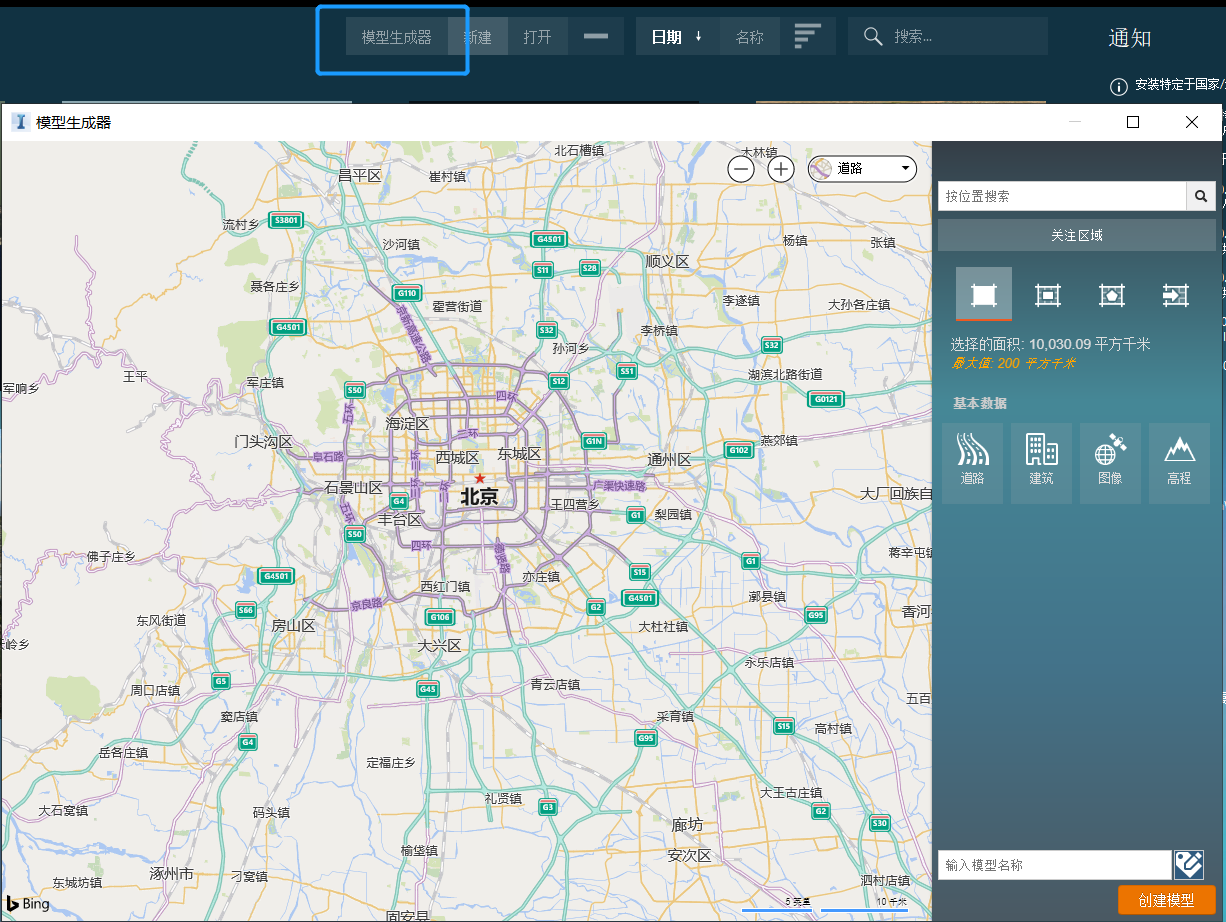

通过InfraWorks模型生成器在地图上框选出想要生成地形的范围并点击创建模型。

完成后InfraWorks会自动将你框选的范围生成模型，只需下载到本地打开并导出fbx格式。

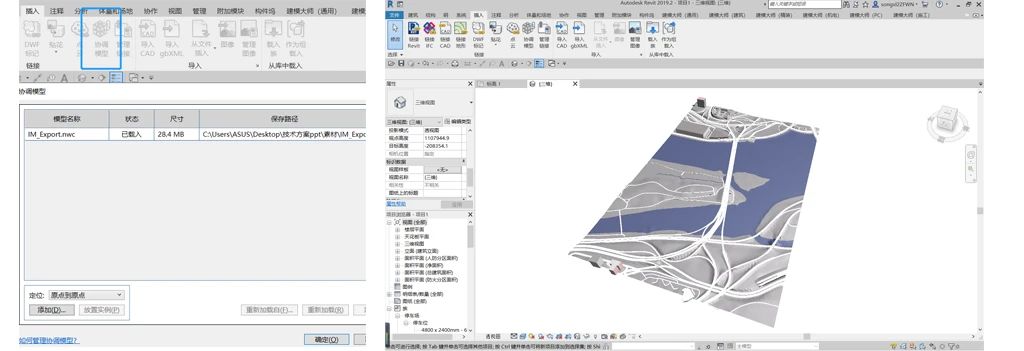

之后再通过Navisworks打开并将文件格式转换为nwc格式，再以协调模型的方式导入到Revit生成地形。

优点：可通过网上下载直接生成所需要的地形数据。

缺点：地形数据的精度只适用于前期的概念设计。

以上就是本次关于Revit地形生成方法的分享，希望可以在大家做地形方案的时候提供帮助，为大家带来更多灵感。
