一、简介

       Revit中楼板分建筑楼板和结构楼板,是根据及专业特性进行划分的。结构楼板可以做配筋,建筑不行,其他的基本上相似。

二、视图范围的显示

       如果大家仔细的话,会发现,楼板即使不在视图范围之内也会显示出来。这是因为楼板比较特殊,只要位于主要范围底,即底裁剪平面,之下4英尺(约1.22米)以内的楼板、结构楼板会使用投影线型进行绘制。其实不仅是楼板,基础底板、楼梯和坡道,同样也是。

三、楼板

3.1、放置

3.11、平面楼板

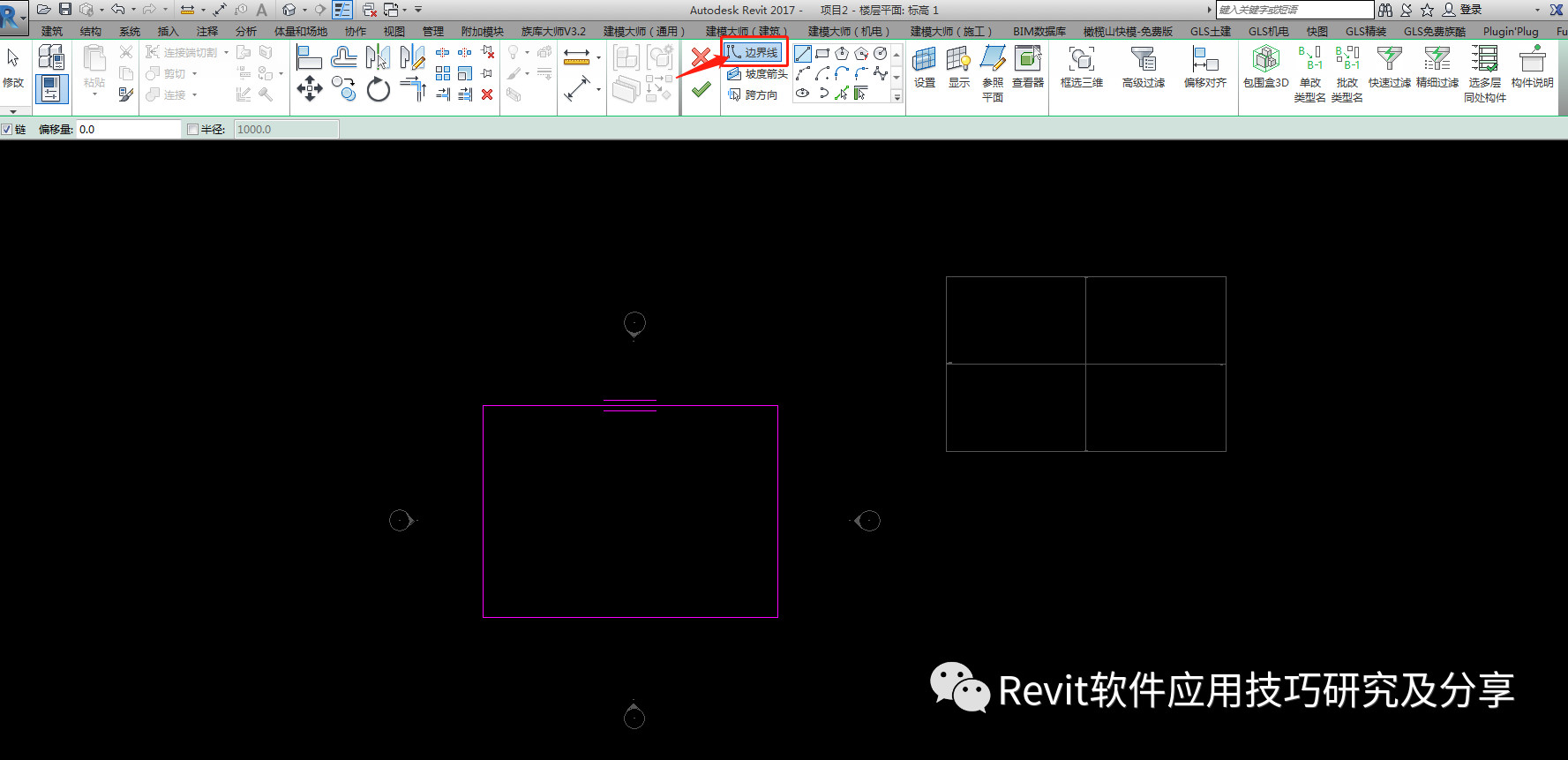

       平面楼板的绘制,点击建筑选项卡下建筑/结构楼板,在平面中绘制楼板边界,


单击完成即可。须注意的是楼板默认是从标高往下放置的。

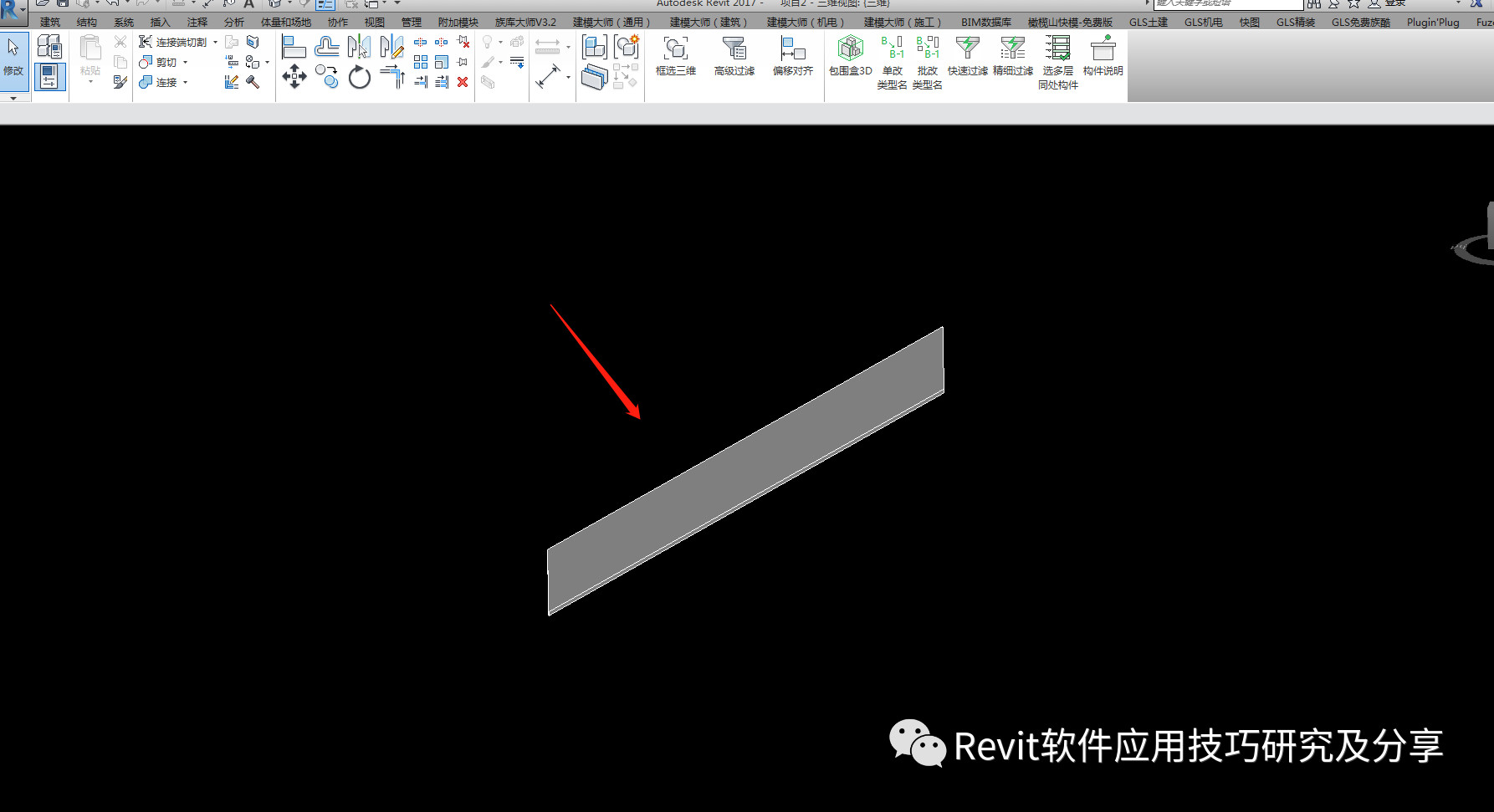

3.12、斜楼板

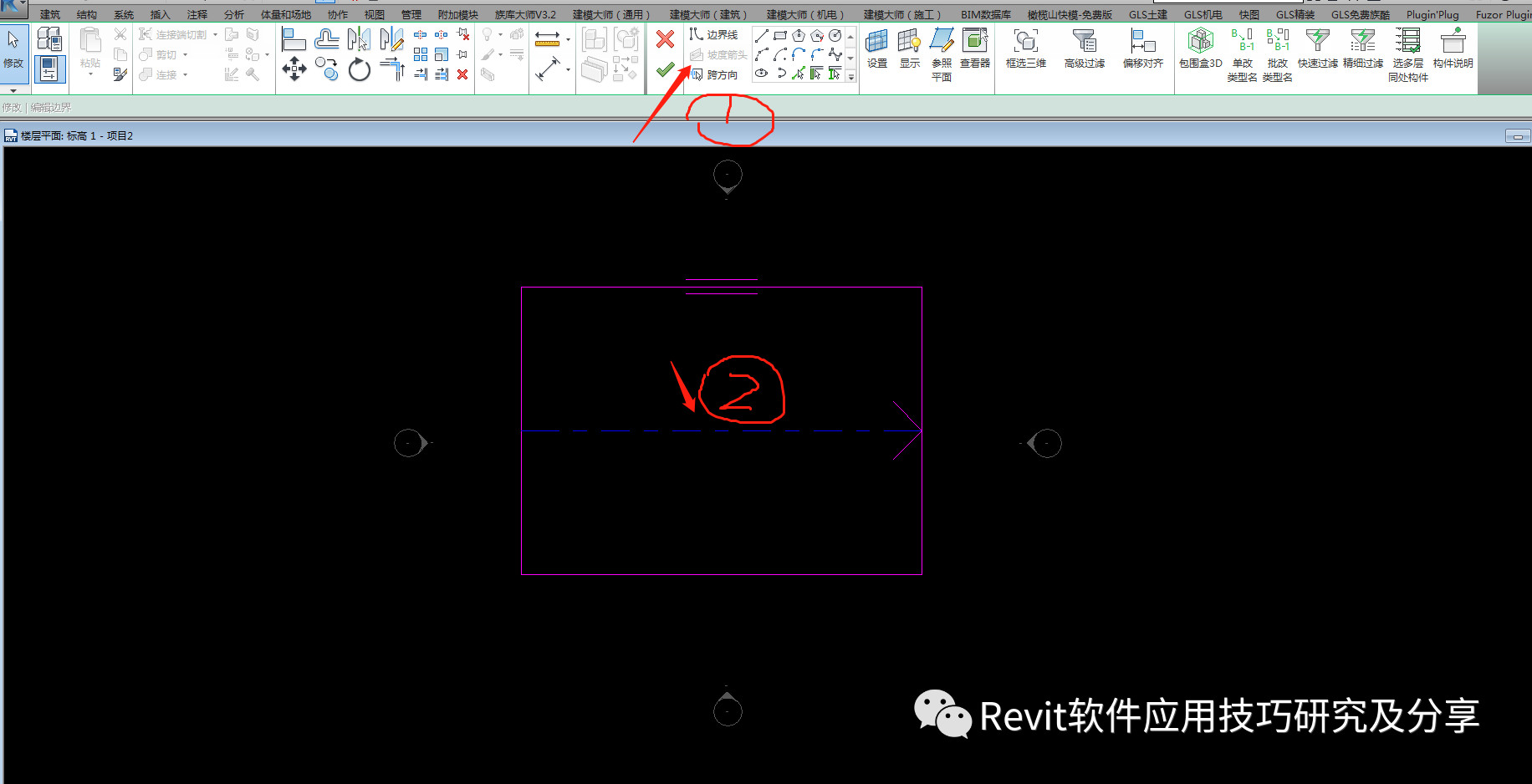

       绘制楼板时,可以设置楼板的坡度方向和角度,达到斜楼板的建模要求。

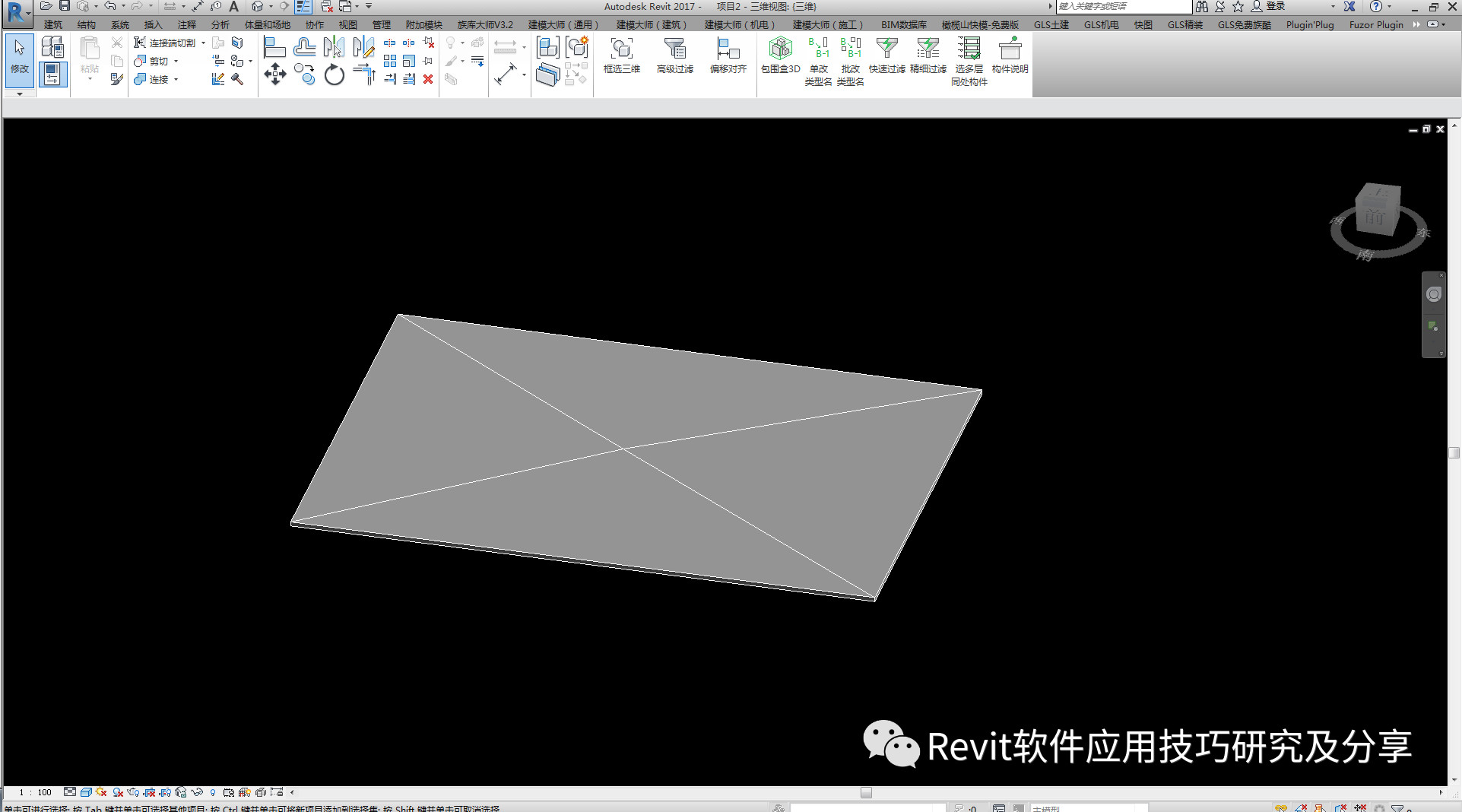

3.2、修改子图元

3.21、这个主要的应用场景是:卫生间需要将楼板做坡度使水流汇聚到地漏的位置。

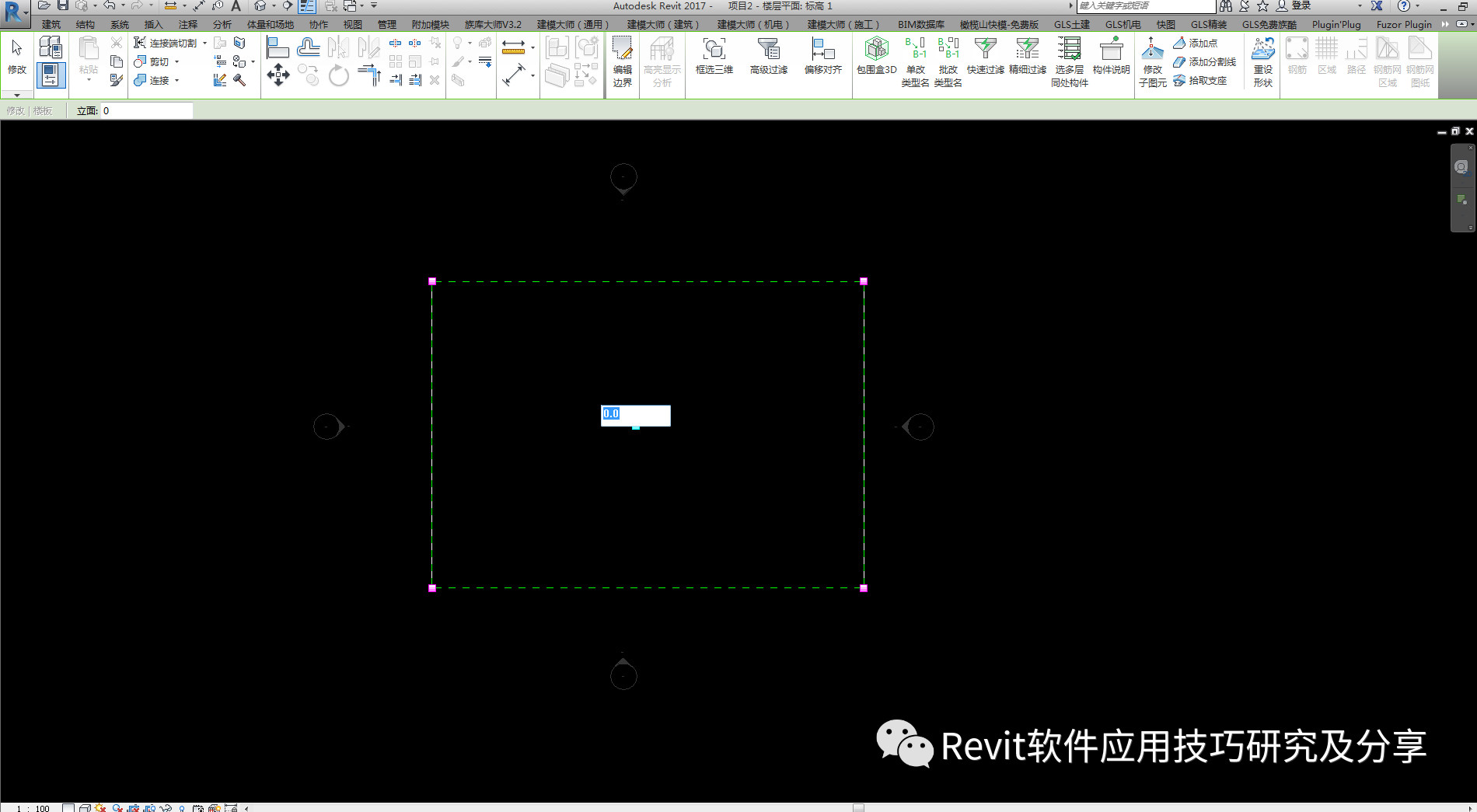

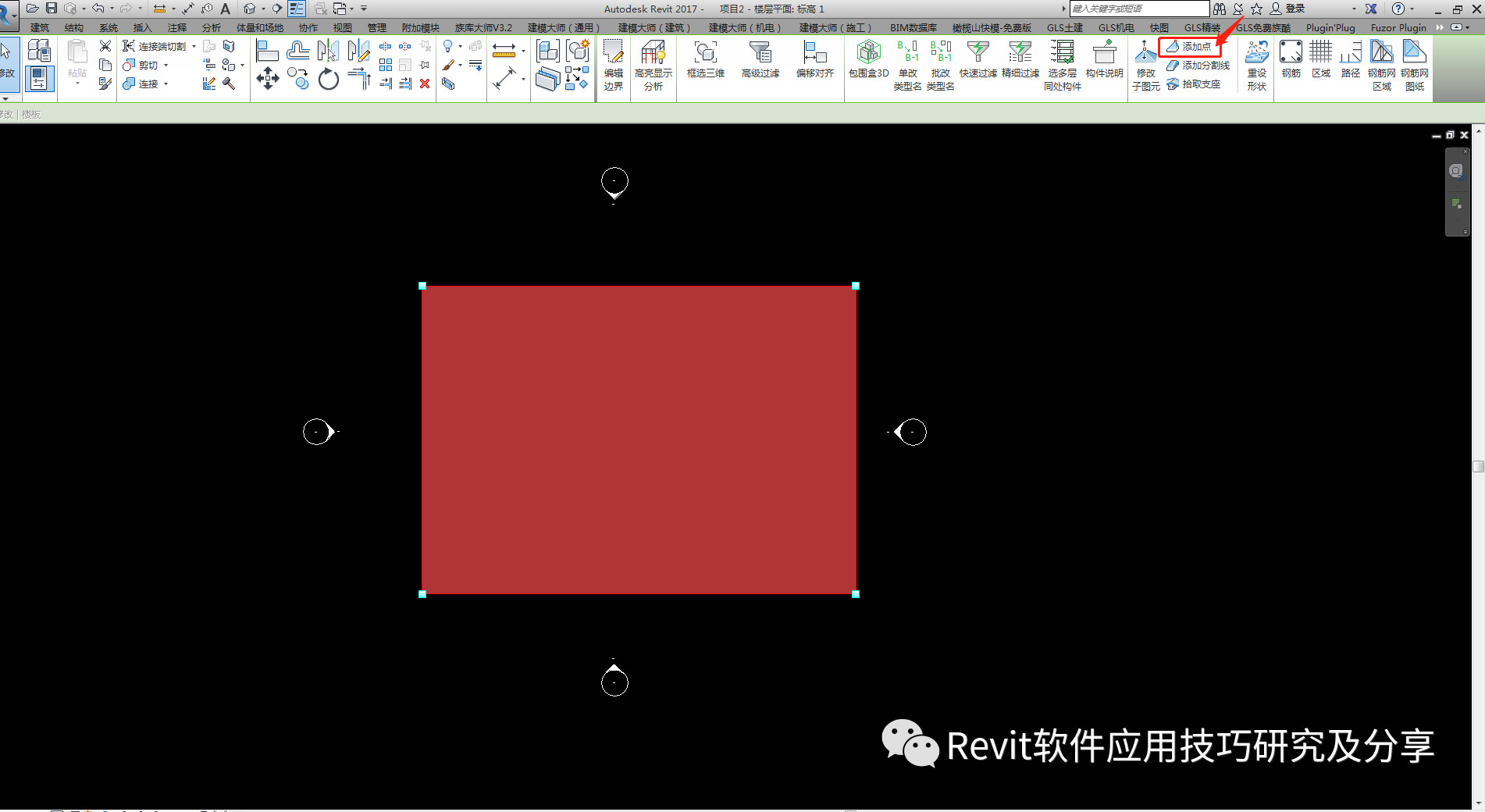

3.22、选中已经建模的楼板,在修改选项卡下,找到添加点,


将点放置到楼板中,单击修改子图元,再点击放置到楼板中的点,可输入点的位置下层


3.3、构造层

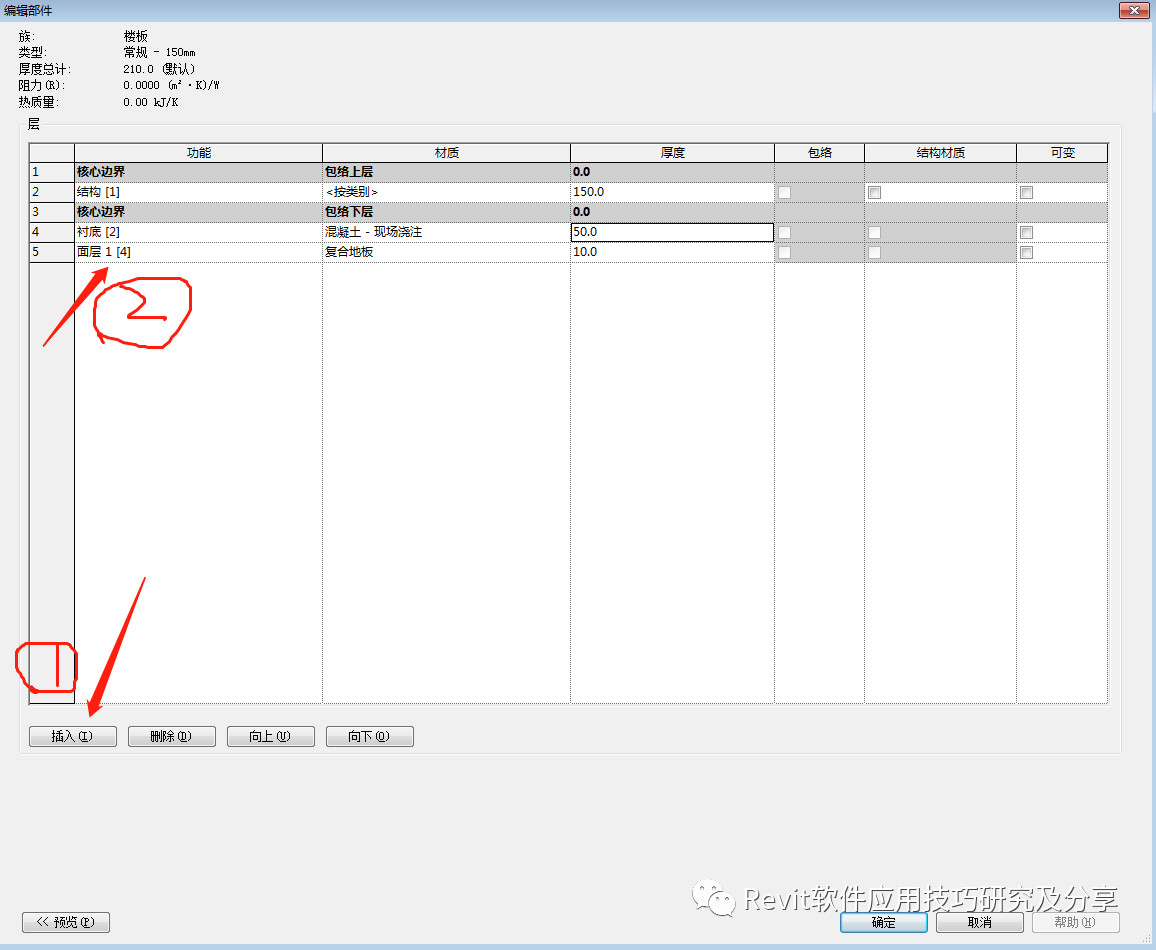

3.31、楼板的构造层与墙构造层基本上类似,可以为楼板创建不同的面层,衬底等。


3.32、优先级和压型板

功能优先级:

       楼板的优先级和墙相同:结构>衬底>保温层>面层1>面层2,涂膜层可放到任意位置,一般用于防水层,面漆等0厚度层

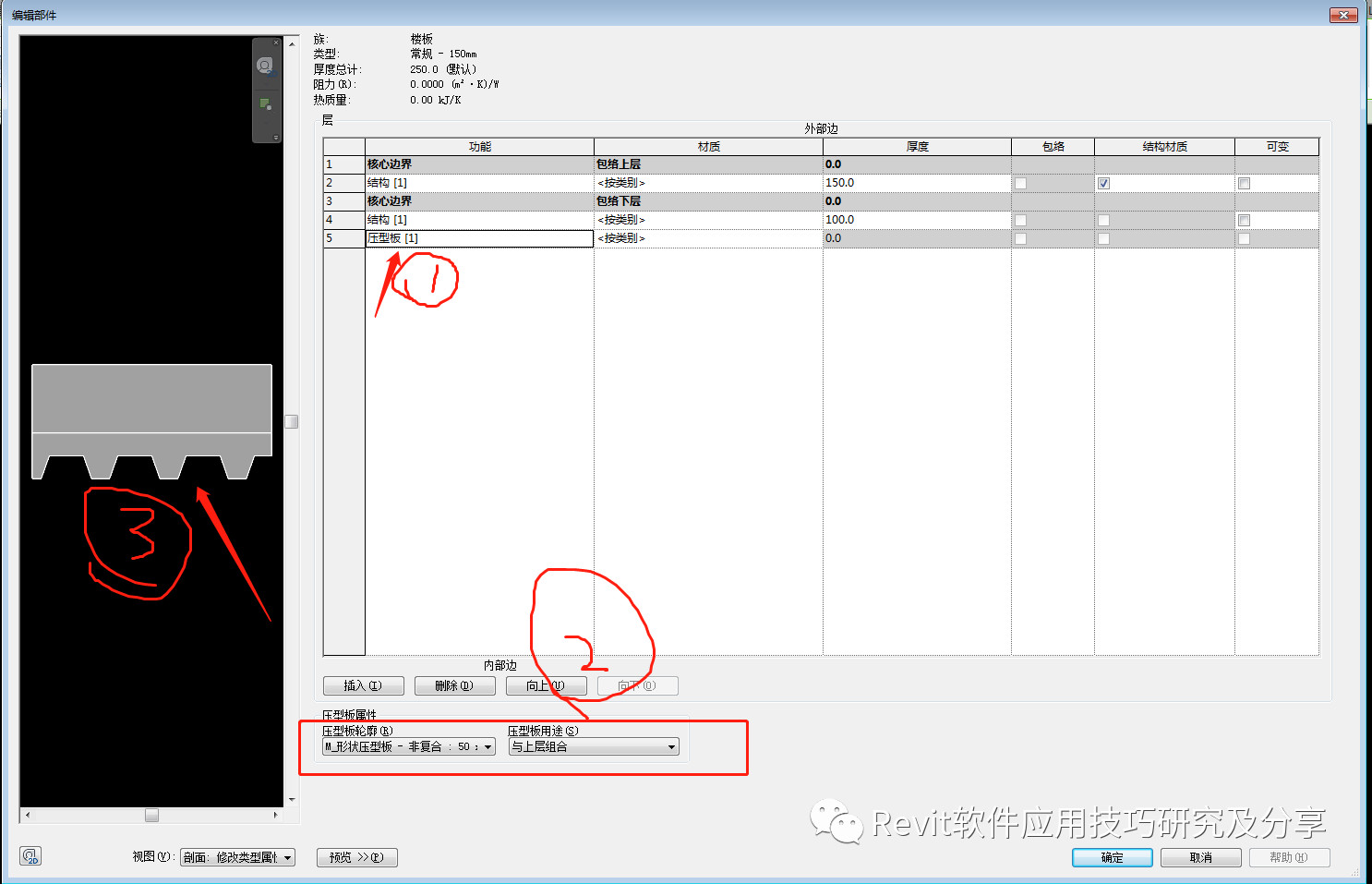

压型板:

       楼板功能中有一个特殊的压型板,可以用来建模压型板上浇筑混凝土的情况,可在压型板属性中定义压型板轮廓及是否与上层组合。

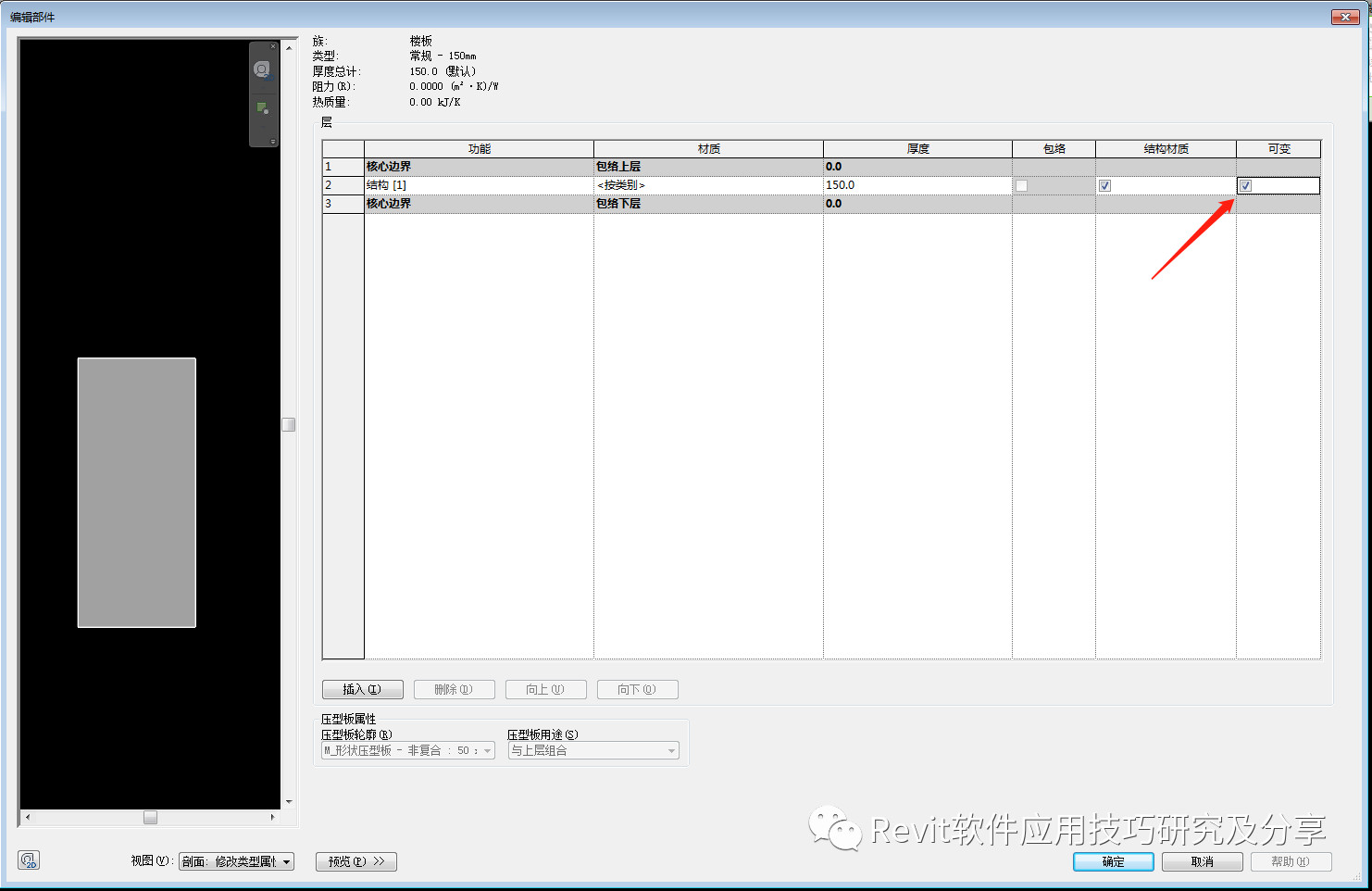

3.33、可变:

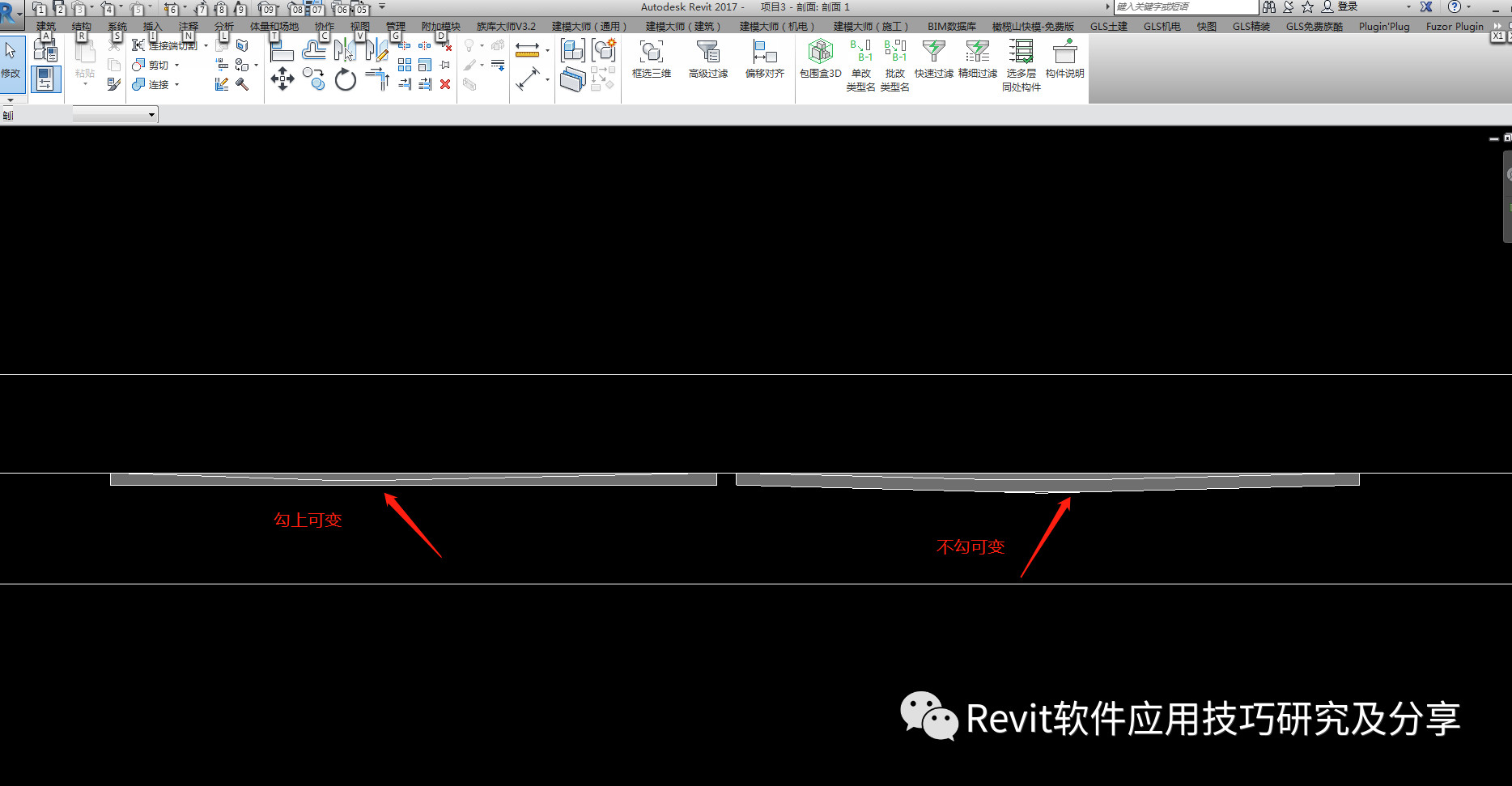

       查看对比图,勾上可变与不勾的区别


       可见,勾上可变之后,修改楼板子图元,将楼板局部下层,楼板底平面是水平的;而不勾楼板整体会下层。

3.4、洞口

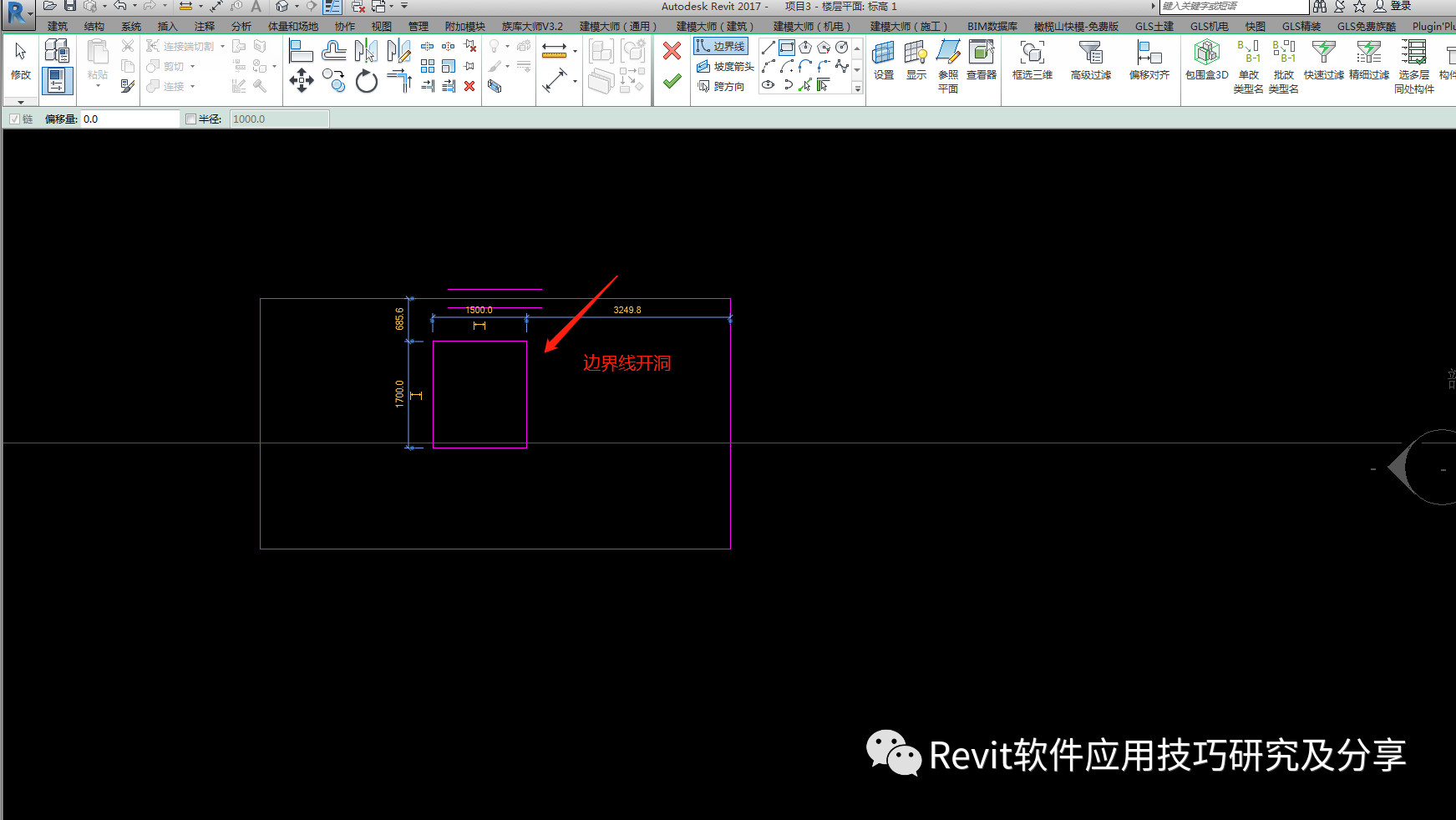

        边界洞口:通过修改边界线开洞

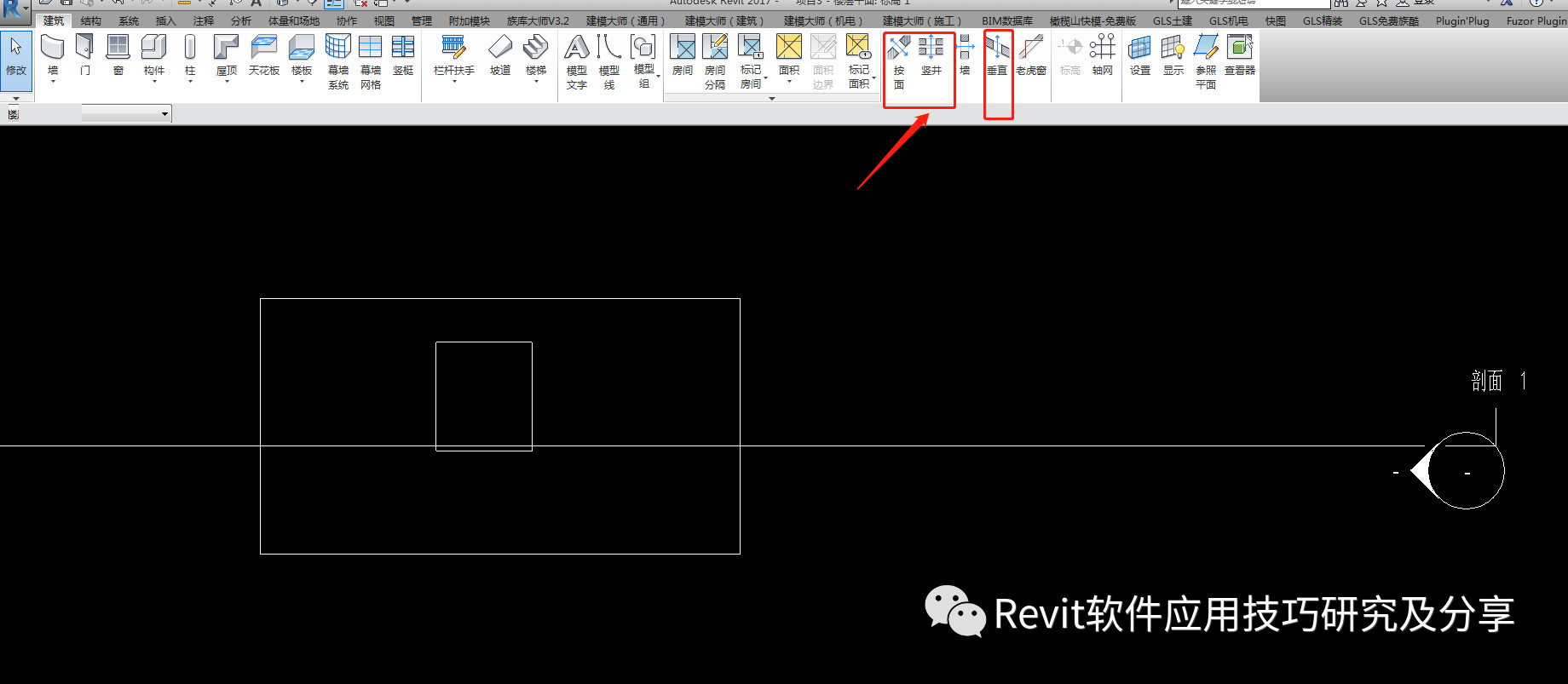

       按面、竖井、垂直洞口都可以给楼板开洞

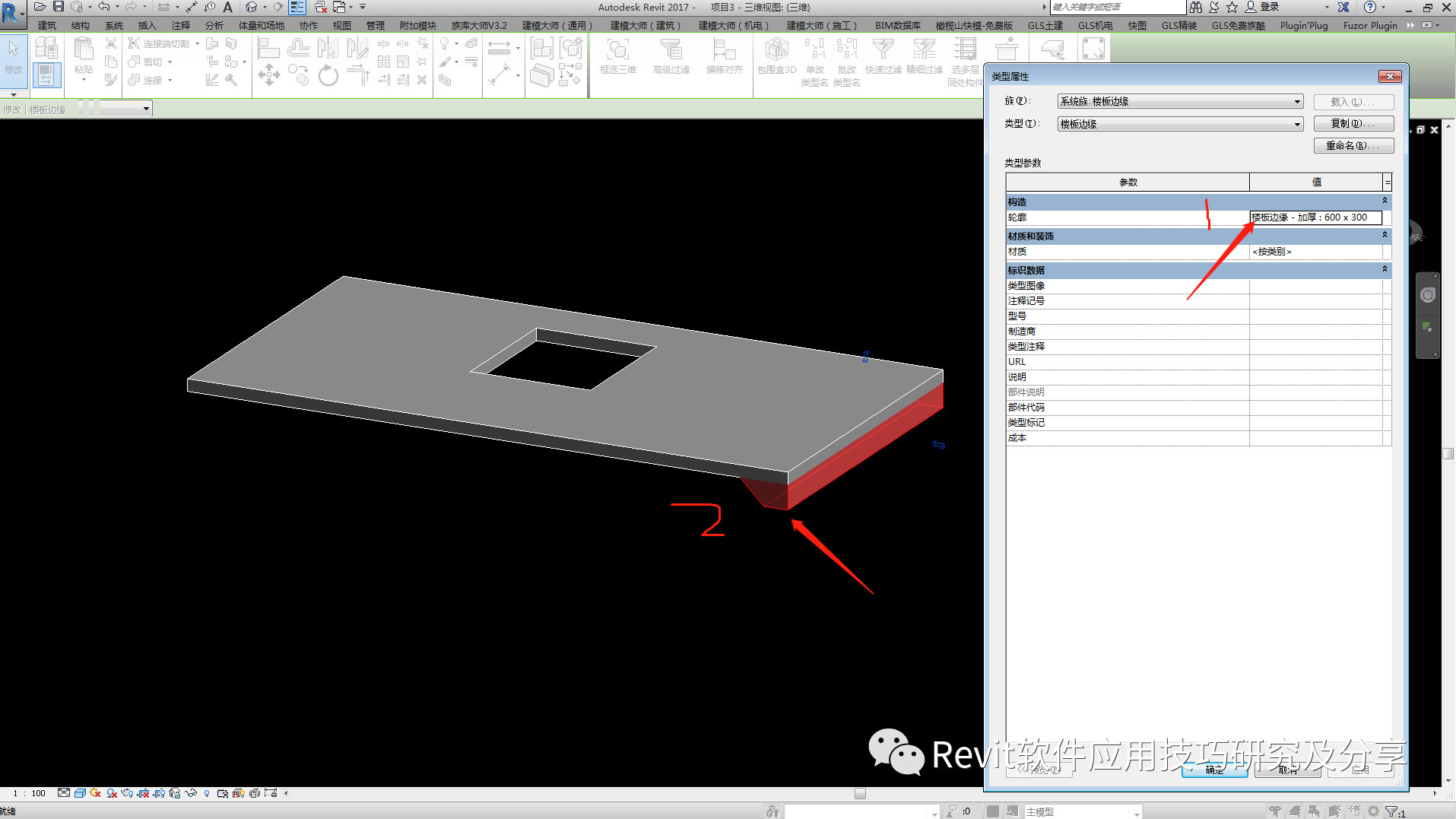

3.5楼板边

       可以构造楼板边的形状,楼板边轮廓通过轮廓族自定义
